申请日2015.07.29
公开(公告)日2015.11.11
IPC分类号E03C1/12; E03C1/01
摘要
本实用新型公开了一种家庭废水利用系统，涉及废水利用技术领域。包括净水机，所述净水机的废水排放口通过管路连接第一储水箱;所述第一储水箱通过管路置于水槽的上方，并在上述管路上设置有截止阀;水槽的排水管通过管路连接第二储水箱;所述第二储水箱通过管路连接马桶水箱。本申请的废水利用系统，可在家庭装修时进行安装，对部分废水进行二次利用，对自来水的利用更加的充分，节约用水效果好，减少家庭用水方面的开支。
权利要求书

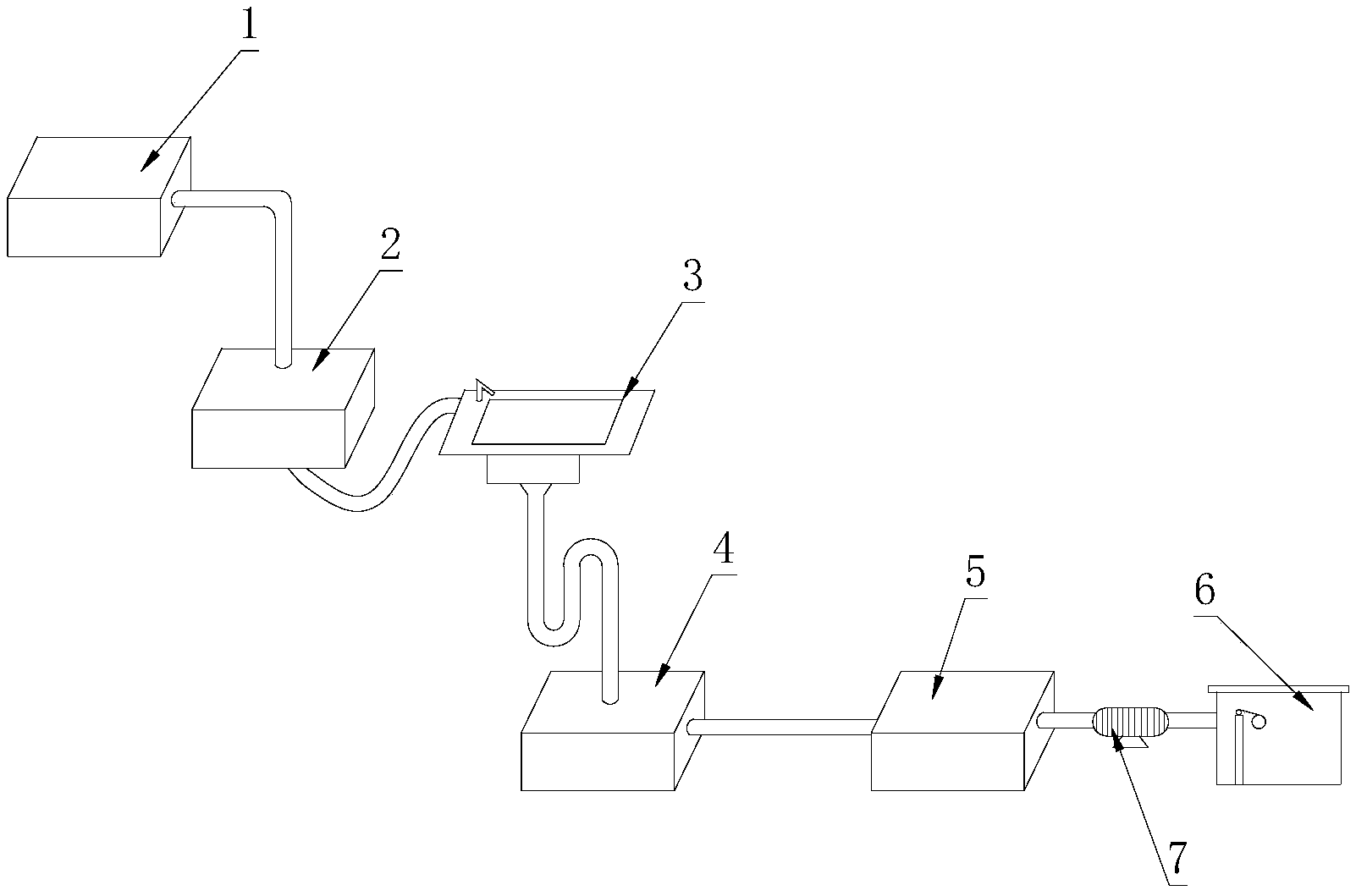

1.家庭废水利用系统,其特征在于：包括净水机(1)，所述净水机(1)的废水排放口通 过管路连接第一储水箱(2);所述第一储水箱(2)通过管路置于水槽(3)的上方，并在上述管 路上设置有截止阀;水槽(3)的排水管通过管路连接第二储水箱(4);所述第二储水箱(4) 通过管路连接马桶水箱(6)。
2.如权利要求1所述的家庭废水利用系统,其特征在于：还包括室外储水箱，所述室 外储水箱通过管路与家庭洗衣机的排水口连接。
3.如权利要求1所述的家庭废水利用系统,其特征在于：所述水槽(3)排水管的进水 口设置有过滤网。
4.如权利要求1所述的家庭废水利用系统,其特征在于：还包括备用水箱(5)，所述 备用水箱(5)的进水口过管路与第二储水箱(4)的出水口连接，备用水箱(5)的出水口通过管 路与马桶水箱(6)连接。
5.如权利要求4所述的家庭废水利用系统,其特征在于：还包括增压泵(7)，所述增 压泵(7)设置在备用水箱(5)与马桶水箱(6)连接的管路上。
说明书
家庭废水利用系统
技术领域
本实用新型涉及废水利用技术领域，具体涉及家庭废水利用系统。
背景技术
水是人类及一切生物赖以生存的必不可少的重要物质，是工农业生产、经济发展和环 境改善不可替代的极为宝贵的自然资源。我国水资源总量虽然较大，但是由于人口众多， 当前中国人均水资源占有量为2500立方米，约为世界人均占有量的1/4，排名百位之后， 被列为世界几个人均水资源贫乏的国家之一。
即使水资源充沛的地区，由于水污染严重，城镇自来水的净化成本急剧上升，节节攀 升的自来水价格增加了人们在生活用水方面的支出。另一方面，一般家庭虽然注意节约用 水，但缺乏相关节约用水的技术和设备，大量的生活废水没有充分利用而流入下水道，浪 费严重。
有鉴于此，特提出本实用新型。
发明内容
本实用新型的目的在于提出一种家庭废水循环装置，可对家庭中的部分废水进行二次 利用，节约水资源，降低自来水支出。
为实现上述目的，提供如下技术方案：
家庭废水利用系统,包括净水机，所述净水机的废水排放口通过管路连接第一储水箱; 所述第一储水箱通过管路置于水槽的上方，并在上述管路上设置有截止阀;水槽的排水管 通过管路连接第二储水箱;所述第二储水箱通过管路连接马桶水箱。
进一步的，还包括室外储水箱，所述室外储水箱通过管路与家庭洗衣机的排水口连接。
进一步的，所述水槽排水管的进水口设置有过滤网。
进一步的，还包括备用水箱，所述备用水箱的进水口过管路与第二储水箱的出水口连 接，备用水箱的出水口通过管路与马桶水箱连接。
进一步的，还包括增压泵，所述增压泵设置在备用水箱与马桶水箱连接的管路上。
本实用新型的有益效果为：本申请的废水利用系统，可在家庭装修时进行安装，对部 分废水进行二次利用，对自来水的利用更加的充分，节约用水效果好，减少家庭用水方面 的开支。
