申请日2015.09.02
公开(公告)日2016.01.06
IPC分类号B01D36/04
摘要
一种湿作业废水排放系统包括：喷浆机、铁板、过滤装置、承重柱、排水管、水桶和水泵部，喷浆机设于铁板上，铁板设疑地面上方，过滤装置设于铁板和地面的开口处，承重柱设于铁板和地面的下端，排水管的一端与过滤装置连接，排水管的另一端与水桶连接，水桶与水泵部连接。本实用新型通过过滤装置和水桶沉淀的组合对废水的过滤排放，从而达到无污染的施工。

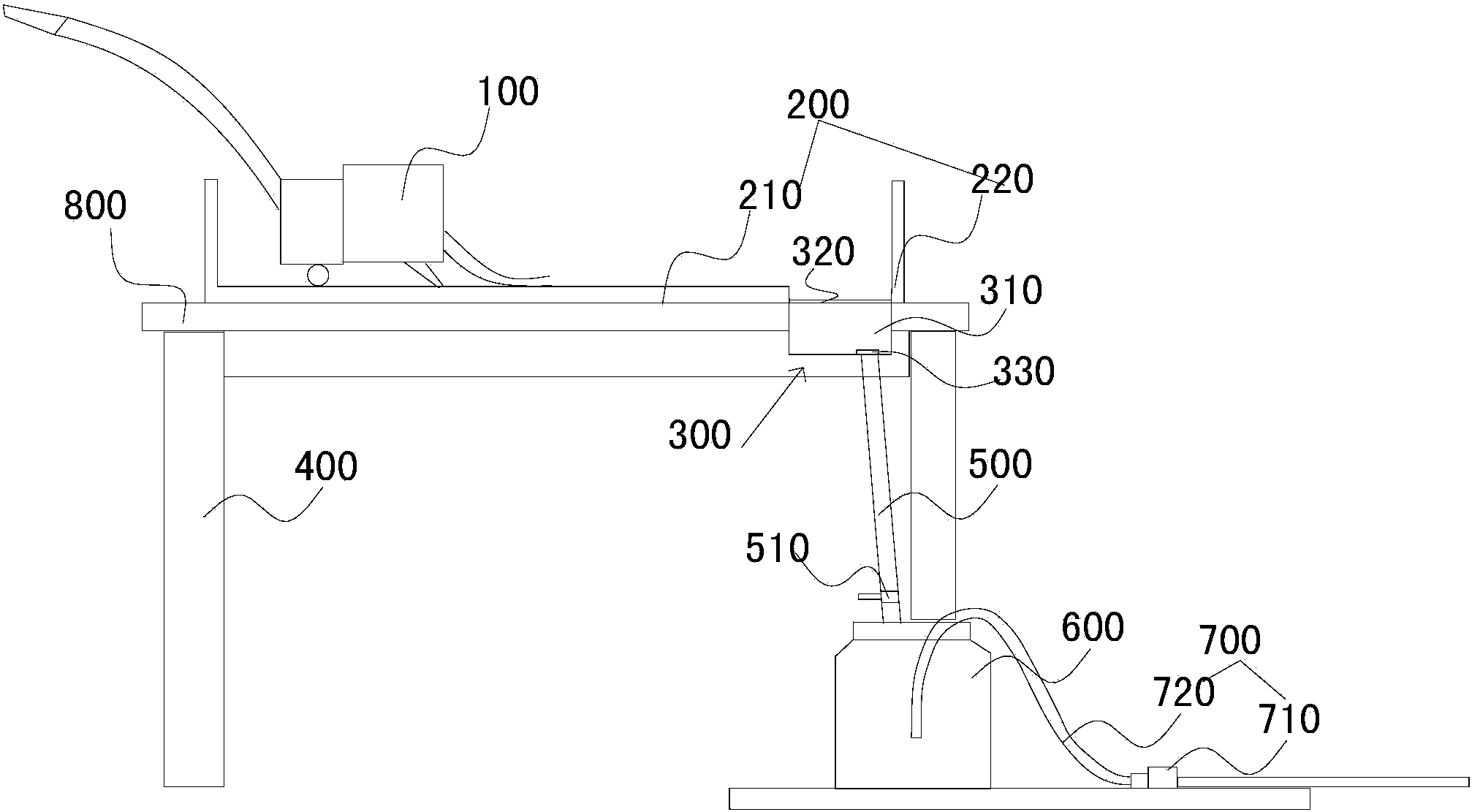

摘要附图
权利要求书
1.一种湿作业废水排放系统，其特征在于，包括：喷浆机(100)、铁 板(200)、过滤装置(300)、承重柱(400)、排水管(500)、水桶(600) 和水泵部(700)，所述喷浆机(100)设于铁板(200)上，所述铁板(200) 设疑地面上方，所述过滤装置(300)设于铁板(200)和地面(800)的开 口处，所述承重柱(400)设于铁板(200)和地面(800)的下端，所述排 水管(500)的一端与过滤装置(300)连接，所述排水管(500)的另一端 与水桶(600)连接，所述水桶(600)与水泵部(700)连接。
2.根据权利要求1所述的一种湿作业废水排放系统，其特征在于：所 述铁板(200)包括：底板(210)和侧板(220)，所述底板(210)铺设于 地面(800)上，所述侧板(220)与底板(210)与垂直连接。
3.根据权利要求1所述的一种湿作业废水排放系统，其特征在于：所 述过滤装置(300)包括：接水器皿(310)、第一滤网(320)和第二滤网 (330)，所述接水器皿(310)嵌入地面(800)内，所述第一滤网(320) 设于接水器皿(310)的顶端，所述接水器皿(310)的底端与排水管(500) 连接，所述第二滤网(330)设于接水器皿(310)与排水管(500)的连接 处。
4.根据权利要求1所述的一种湿作业废水排放系统，其特征在于：所 述排水管(500)上设有闸阀(510)。
5.根据权利要求1所述的一种湿作业废水排放系统，其特征在于：所 述水泵部(700)包括：水泵(710)和吸水软管(720)，所述吸水软管(720) 的一端与水桶(600)连接，所述吸水软管(720)的另一端通过水泵(710) 与排污水井连接。
说明书
一种湿作业废水排放系统
技术领域
本实用新型涉及一种排水系统，具体涉及一种湿作业废水排放系统。
背景技术
在一些大型的游乐设施或者展会中，常常会需要进行湿作业的施工工 作，这些工作造成的污水对环境有着很大的影响，无论项目周边的环境还 是整个自然的宏观环境来说都面临着巨大的污染难题。
因此为了解决这个问题，进行了一系列研发。
实用新型内容
本实用新型的目的在于，提供一种湿作业废水排放系统，以克服现有 技术所存在的上述缺点和不足。
一种湿作业废水排放系统，其特征在于，包括：喷浆机、铁板、过滤 装置、承重柱、排水管、水桶和水泵部，所述喷浆机设于铁板上，所述铁 板设疑地面上方，所述过滤装置设于铁板和地面的开口处，所述承重柱设 于铁板和地面的下端，所述排水管的一端与过滤装置连接，所述排水管的 另一端与水桶连接，所述水桶与水泵部连接。
进一步，所述铁板包括：底板和侧板，所述底板铺设于地面上，所述 侧板与底板与垂直连接。
进一步，所述过滤装置包括：接水器皿、第一滤网和第二滤网，所述 接水器皿嵌入地面内，所述第一滤网设于接水器皿的顶端，所述接水器皿 的底端与排水管连接，所述第二滤网设于接水器皿与排水管的连接处。
进一步，所述排水管上设有闸阀。
进一步，所述水泵部包括：水泵和吸水软管，所述吸水软管的一端与 水桶连接，所述吸水软管的另一端通过水泵与排污水井连接。
本实用新型的有益效果：
本实用新型通过过滤装置和水桶沉淀的组合对废水的过滤排放，从而 达到无污染的施工。
