申请日2015.09.02
公开(公告)日2015.12.23
IPC分类号C02F9/08
摘要
本实用新型公开一种回用式污水消毒池，包括处理池、盖板和蓄水池，所述处理池侧面设置有进水管，所述处理池上设置有过滤板，所述处理池底面安装有紫外线消毒模块组，所述处理池上设置有溢水堰，所述溢水堰安装于蓄水池上，所述盖板安装于处理池上，所述盖板上设置有加药装置和电控箱，所述电控箱与紫外线消毒模块组电性连接，所述加药装置上设置输药管，所述输药管为贯穿盖板设置，所述处理池和蓄水池之间设置有隔墙，所述隔墙上安装有水闸，所述蓄水池侧面设置有出水管;该回用式污水消毒池可以将污水处理后作为中水回用，而且处理速度快、消毒效果好。

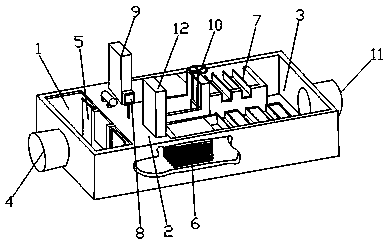

摘要附图
权利要求书
1.一种回用式污水消毒池，其特征在于：包括处理池、盖板和蓄水池，所述处理池侧面设置有进水管，所述处理池上设置有过滤板，所述处理池底面安装有紫外线消毒模块组，所述处理池上设置有溢水堰，所述溢水堰安装于蓄水池上，所述盖板安装于处理池上，所述盖板上设置有加药装置和电控箱，所述电控箱与紫外线消毒模块组电性连接，所述加药装置上设置输药管，所述输药管为贯穿盖板设置，所述处理池和蓄水池之间设置有隔墙，所述隔墙上安装有水闸，所述蓄水池侧面设置有出水管。
2.根据权利要求1所述的回用式污水消毒池，其特征在于：所述盖板上安装有镇流器，所述镇流器与电控箱电性连接。
3.根据权利要求1所述的回用式污水消毒池，其特征在于：所述过滤板和盖板上均涂有热反射隔热涂料。
4.根据权利要求1所述的回用式污水消毒池，其特征在于：所述处理池上设置有水位计。
5.根据权利要求1所述的回用式污水消毒池，其特征在于：所述蓄水池上设置有温度计。
说明书
一种回用式污水消毒池
技术领域
本实用新型涉及一种回用式污水消毒池。
背景技术
随着工业化的发展，水资源越来越短缺，污水排放量越来越大，水源污染加剧，加上缺少适用和节能的治理技术，污水管网和水处理设施滞后等，成为我国新农村和城市化建设的障碍之一。我国将环境保护作为一项基本国策，保护水资源，节能减排，势在必行。在这种新形势下，对污水进行再次回收利用，尤为重要。回收利用，尤为重要。因此，世界上许多缺水的城市都在广泛地采用中水的回用，作为节水的最重要措施之一。现有污水处理一般将污水处理达标后排放，但是这部分水还有很大的利用价值，进一步处理达到杂用水标准后，用作杂用水，比如城市绿化、路面洒水等，可以减少自来水的使用，提高污水的资源化利用率，但是目前的回用式污水消毒池，消毒效果一般，消毒速度慢。
实用新型内容
本实用新型要解决的技术问题是提供一种，可以将污水处理后作为中水回用，而且处理速度快、消毒效果好的回用式污水消毒池。
为了解决上述的问题本实用新型的采用的技术以及方法如下：
一种回用式污水消毒池，包括处理池、盖板和蓄水池，所述处理池侧面设置有进水管，所述处理池上设置有过滤板，所述处理池底面安装有紫外线消毒模块组，所述处理池上设置有溢水堰，所述溢水堰安装于蓄水池上，所述盖板安装于处理池上，所述盖板上设置有加药装置和电控箱，所述电控箱与紫外线消毒模块组电性连接，所述加药装置上设置输药管，所述输药管为贯穿盖板设置，所述处理池和蓄水池之间设置有隔墙，所述隔墙上安装有水闸，所述蓄水池侧面设置有出水管。
作为优选，所述盖板上安装有镇流器，所述镇流器与电控箱电性连接，可以提高紫外线消毒模块组的可靠性，可以使紫外线消毒模块组稳定的工作。
作为优选，所述过滤板和盖板上均涂有热反射隔热涂料，导热系数极低，能有效地阻挡热量的传递，防止过滤板过热而损坏，防止盖板过热而影响电控箱和镇流器的工作。
作为优选，所述处理池上设置有水位计，可以实时了解到处理池的液位高度，可以防止水位过高或者水位过低而影响处理效果。
作为优选，所述蓄水池上设置有温度计，可以方便使用者了解到蓄水池上的液体的温度，防止不慎而将高温液体排出。
本实用新型的有益效果为:通过设置有紫外线消毒模块组并且配合有加药装置可以将污水中各种细菌、病毒、寄生虫、水藻以及其他病原体直接杀死，处理效果好，杀菌范围广而迅速，在一定的辐射强度下一般病原微生物仅需十几秒即可杀灭，处理速度极快。
