申请日2015.07.29
公开(公告)日2015.12.09
IPC分类号C02F3/32; C02F3/30
摘要
本实用新型涉及一种适用于北方地区人工湿地污水处理装置，该装置采用以AO工艺为基础，结合复合两级人工湿地系统、消毒系统组成污水处理体系，对污水的处理综合了物理、化学和生物的三种作用，保证了出水水质的稳定性;由于该装置在湿地中设置有腐殖土层、布水层、透水层和集水层四层填料层，形成了多级配水方式，这样就可以分层控制湿地水位，尤其在冬季能够灵活调整布水系统以及控制湿地水位，确保在冬季污水处理体系能够正常运行;另外，该装置通过设置有排污阀，可以定期清理集水管，保证管道的畅通，同时，通过消毒装置将水质的排放标准达到《污水综合排放标准》的要求，该装置设计合理，适用于多种形式的人工湿地。
权利要求书

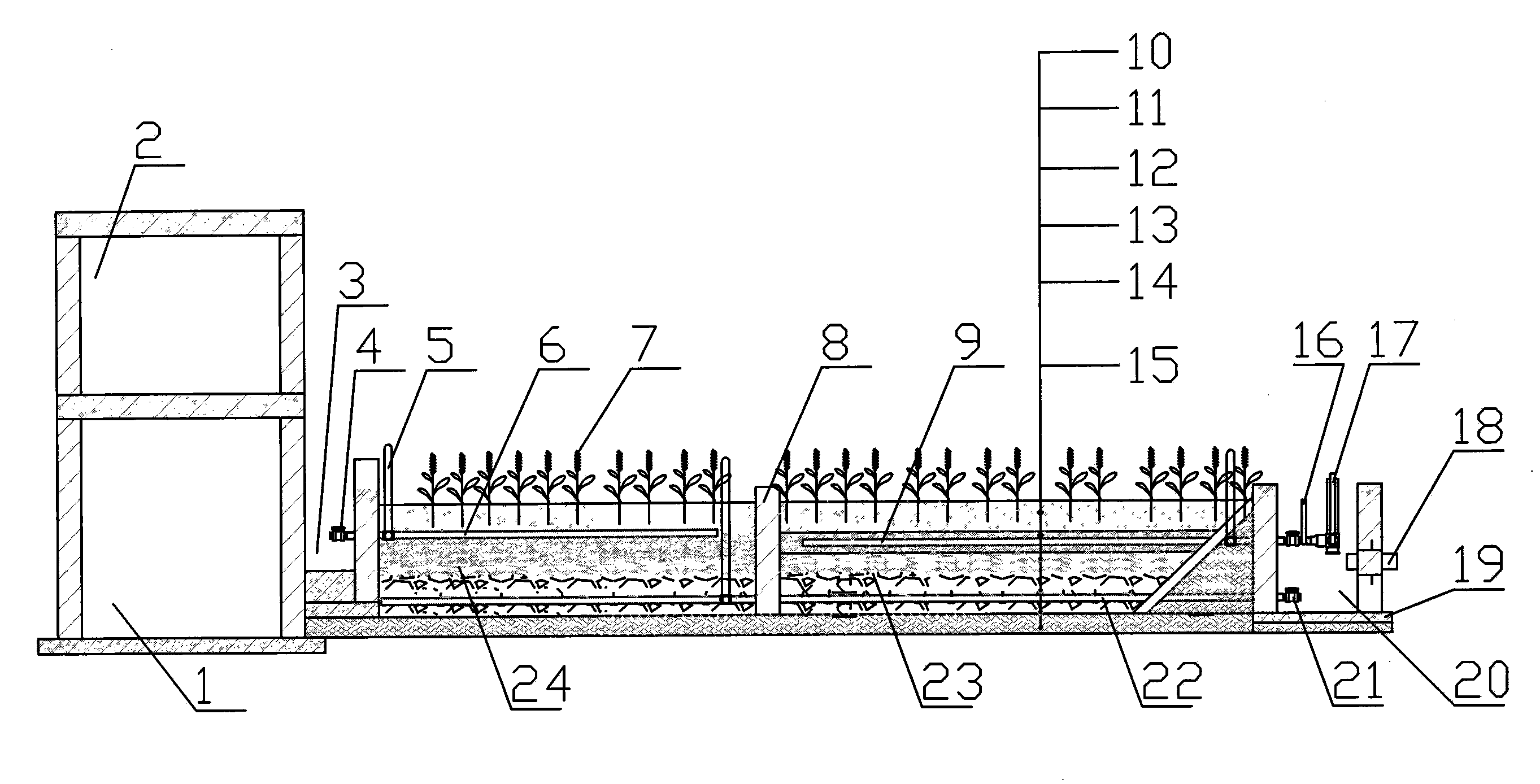

1.一种适用于北方地区人工湿地污水处理装置，它由AO系统(1)、控 制系统(2)、进水调节阀(4)、透气管(5)、上布水管(6)、上集水管(9)、 水位调节装置(16)、消毒装置(17)、排污阀(21)、下集水管(22)、二级上 行流湿地(23)、一级下行流湿地(24)部分组成，其特征是：AO系统(1) 上设置有控制系统(2)，AO系统(1)与隔墙(8)之间设置有高位布水井(3)， 上布水管(6)一端穿过隔墙(8)与进水调节阀(4)相连接，上布水管(6) 端部设置有透气管(5)，上布水管(6)另一端固定置放在腐植层(10)下， 上布水管(6)与下集水管(22)固定置放在一级下行流湿地(24)中;腐植 层(10)上种植有水生植物(7)，腐植层(10)下依次设置有上布水层(11)、 透水层(12)、下集水层(13)、复合土工膜(14)、素填土(15)，下集水管(22) 一端穿过隔墙(8)固定置放在下集水层(13)中，下集水管(22)另一端穿 过隔墙(8)与排污阀(21)连接，下集水管(22)中部设置有透气管(5)， 下集水管(22)与上集水管(9)固定置放在二级上行流湿地(23)中;上布 水层(11)中设置有上集水管(9)，上集水管(9)端部设置有透气管(5)， 上集水管(9)一端部穿过隔墙(8)通过水位调节装置(16)与消毒装置(17) 相连接，两个隔墙(8)之间设置有收水井(20)，收水井(20)下端设置有基 础底板(19)，排放管(18)穿过隔墙(8)与收水井(20)连接。
2.根据权利要求1所述的一种适用于北方地区人工湿地污水处理装置， 其特征是：上布水管(6)、上集水管(9)、下集水管(22)为穿孔管，孔径为 20mm，孔间距为100-200mm，管外壁包裹聚氨酯透孔材料1-2层。
说明书
一种适用于北方地区人工湿地污水处理装置
技术领域
本实用新型涉及一种适用于北方地区人工湿地污水处理装置，属于污水处 理技术领域。
背景技术
人工湿地(CW-ConstructedWetland)污水处理技术是一种人工将污水有控 制地投配到种有水生植物的土地上，按不同方式控制有效停留时间并使其沿着 一定的方向流动，在物理、化学、生物共同作用下，通过过滤、吸附、沉淀、 离子交换、植物吸收和微生物分解等来实现水质净化的生物处理技术。我国北 方地区四季分明，冬季气候异常寒冷，地表土层处于结冻状态，从而湿地植物 进入休眠期，水生植物根系微生物代谢减缓甚至停止，这样，造成了北方冬季 湿地处理效果差，甚至不能正常运行的弊端，影响了人工湿地技术在我国北方 地区的使用和推广。
实用新型内容
本实用新型的目的是为了解决上述问题而提供了一种适用于北方地区人工 湿地污水处理装置;该装置采用以AO工艺为基础，结合复合两级人工湿地系 统、消毒系统组成污水处理体系，对污水的处理综合了物理、化学和生物的三 种作用，保证了出水水质的稳定性;由于该装置在湿地中设置有腐殖土层、布 水层、透水层和集水层四层填料层，填料选择碎石、砾石、煤块、细砂、粗砂、 炉渣、沸石、多孔介质、硅灰石等一种或几种混合物，形成了多级配水方式， 这样就可以分层控制湿地水位，尤其在冬季能够灵活调整布水系统以及控制湿 地水位，确保在冬季污水处理体系能够正常运行;另外，该装置通过设置有排 污阀，可以定期清理集水管，保证管道的畅通，同时，通过消毒装置将水质的 排放标准达到《污水综合排放标准》的要求;该装置设计合理，适用于多种形 式的人工湿地，而且污水处理效果良好，运行管理简单方便，投建费用低。
为了达到上述目的，本实用新型是通过如下技术手段实现的。
一种适用于北方地区人工湿地污水处理装置，它由AO系统、控制系统、 进水调节阀、透气管、上布水管、上集水管、水位调节装置、消毒装置、排污 阀、下集水管、二级上行流湿地、一级下行流湿地部分组成，其特征是：AO 系统上设置有控制系统，AO系统与隔墙之间设置有高位布水井，上布水管一 端穿过隔墙与进水调节阀相连接，上布水管端部设置有透气管，上布水管另一 端固定置放在腐植层下，上布水管与下集水管固定置放在一级下行流湿地中; 腐植层上种植有水生植物，腐植层下依次设置有上布水层、透水层、下集水层、 复合土工膜、素填土，下集水管一端穿过隔墙固定置放在下集水层中，下集水 管另一端穿过隔墙与排污阀连接，下集水管中部设置有透气管，下集水管与上 集水管固定置放在二级上行流湿地中;上布水层中设置有上集水管，上集水管 端部设置有透气管，上集水管一端部穿过隔墙通过水位调节装置与消毒装置相 连接，两个隔墙之间设置有收水井，收水井下端设置有基础底板，排放管穿过 隔墙与收水井连接。
所述的上布水管、上集水管、下集水管为穿孔管，孔径为20mm，孔间距 为100-200mm，管外壁包裹聚氨酯透孔材料1-2层。
工作原理：
污水经隔油、除渣、沉淀后，进入AO生化系统，出水经高位布水井进入 上布水管中，通过上布水管上的孔流入一级下行流人工湿地，下集水管将过滤 的水收集后，送入二级上行流湿地，水由上集水管收集送入收水井中，过滤达 标的水经由排放管送出。
湿地系统成熟后，填料表面和植物根系由于大量微生物的生长而形成生物 膜，废水流经生物膜时，大量的SS被填料和植物根系阻挡截留，有机污染物 则通过生物膜的吸收、同化及异化作用而被除去。湿地系统中因植物根系对氧 的传递释放，使其周围的环境中依次出现好氧、缺氧、厌氧状态，保证了废水 中的氮磷元素不仅能通过植物和微生物作为营养吸收，而且还可以通过硝化、 反硝化作用将其去除。
本实用新型主要具有以下有益效果：
1、该装置采用以AO工艺为基础，结合复合两级人工湿地系统、消毒系统 组成污水处理体系，对污水的处理综合了物理、化学和生物的三种作用，保证 了出水水质的稳定性。
2、由于该装置在湿地中设置有腐殖土层、布水层、透水层和集水层四层填 料层，填料选择碎石、砾石、煤块、细砂、粗砂、炉渣、沸石、多孔介质、硅 灰石等一种或几种混合物，形成了多级配水方式，这样就可以分层控制湿地水 位，尤其在冬季能够灵活调整布水系统以及控制湿地水位，确保在冬季污水处 理体系能够正常运行。
3、该装置通过设置有排污阀，可以定期清理集水管，保证管道的畅通，同 时，通过消毒装置将水质的排放标准达到《污水综合排放标准》的要求。
4、该装置设计合理，适用于多种形式的人工湿地，而且污水处理效果良好， 运行管理简单方便，投建费用低。
