申请日2015.07.29
公开(公告)日2015.12.02
IPC分类号C02F3/30
摘要
本实用新型公开了一种用于污水处理的SBR反应装置。包括反应器本体、以及设置在反应器本体内的滗水器、曝气器、挂填料框式搅拌器、进水泵和鼓风机，所述滗水器安装在反应器本体内的上方，反应器本体内中间位置水平设置有一隔板，隔板将反应器分隔成好氧反应区和缺氧反应区，所述间歇式污水搅拌器设置在缺氧反应区内，所述曝气器均匀设置在隔板上，所述鼓风机与曝气器连接提供好氧微生物所需的氧气，所述进水泵与污水井连接。本实用新型使微生物在最优的环境中生长，实现同步硝化反硝化、反硝化聚磷，提高了氮磷脱除效率，同时提高了SBR反应器的最大利用率。
权利要求书
1.一种用于污水处理的SBR反应装置，包括反应器本体、以及设置在反应器本体内的滗水器、曝气 器、间歇式挂填料框式搅拌器、进水泵和鼓风机，其特征在于：所述滗水器安装在反应器本体内的上方， 反应器本体内中间位置水平设置有一隔板，隔板将反应器分隔成好氧反应区和缺氧反应区，所述间歇式挂 填料框式搅拌器设置在缺氧反应区内，所述曝气器均匀设置在隔板上，所述鼓风机与曝气器连接提供好氧 微生物所需的氧气，所述进水泵与污水井连接，将污水泵入反应器本体内。
2.根据权利要求1所述的一种用于污水处理的SBR反应装置，其特征在于：所述反应器本体由有机 玻璃或硬质PVC材料制成，所述反应器本体的形状为长方体，高度为80cm，长为30m，宽为30cm。
3.根据权利要求1所述的一种用于污水处理的SBR反应装置，其特征在于：所述进水泵的进水管道 上设置有电磁阀。
4.根据权利要求3所述的一种用于污水处理的SBR反应装置，其特征在于：所述反应装置还设置有 PLC可编程控制器，所述PLC可编程控制器与电磁阀、进水泵、间歇式挂填料框式搅拌器以及鼓风机连 接。
说明书
一种用于污水处理的SBR反应装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种用于城镇污水处理的SBR反应装置。
背景技术
水体富营养化已成为越来越严重的全球性的生态问题。水体的富营养化主要是由于氮、磷等营养物质 在环境中的超标排放引起的。高浓度的氮磷污水主要包括化肥厂污水、豆制品加工厂污水、粪便污水、污 水厂污泥上清液及滤液等。然而高浓度氮磷既是污水的污染源，同时也是一种可以被开发利用的资源。
序批式活性污泥法(SBR)作为一种按间歇曝气方式来运行的活性污泥污水处理技术，其特点在于形 成缺氧、好氧环境，为氮磷的去除提供有利条件。然而传统的SBR工艺，其涉及的结构复杂、构筑物及配 套设备较多，因此造成污水处理的造价高、投资大。
实用新型内容
本实用新型的目的在于改进传统的SBR工艺，提供一种用于污水处理的SBR反应装置，实现缺氧- 好氧微环境，使微生物在最优的环境中生长，从而提高整个反应装置的脱氮除磷效率。
为达到上述实用新型目的，本实用新型采用了下述方案：

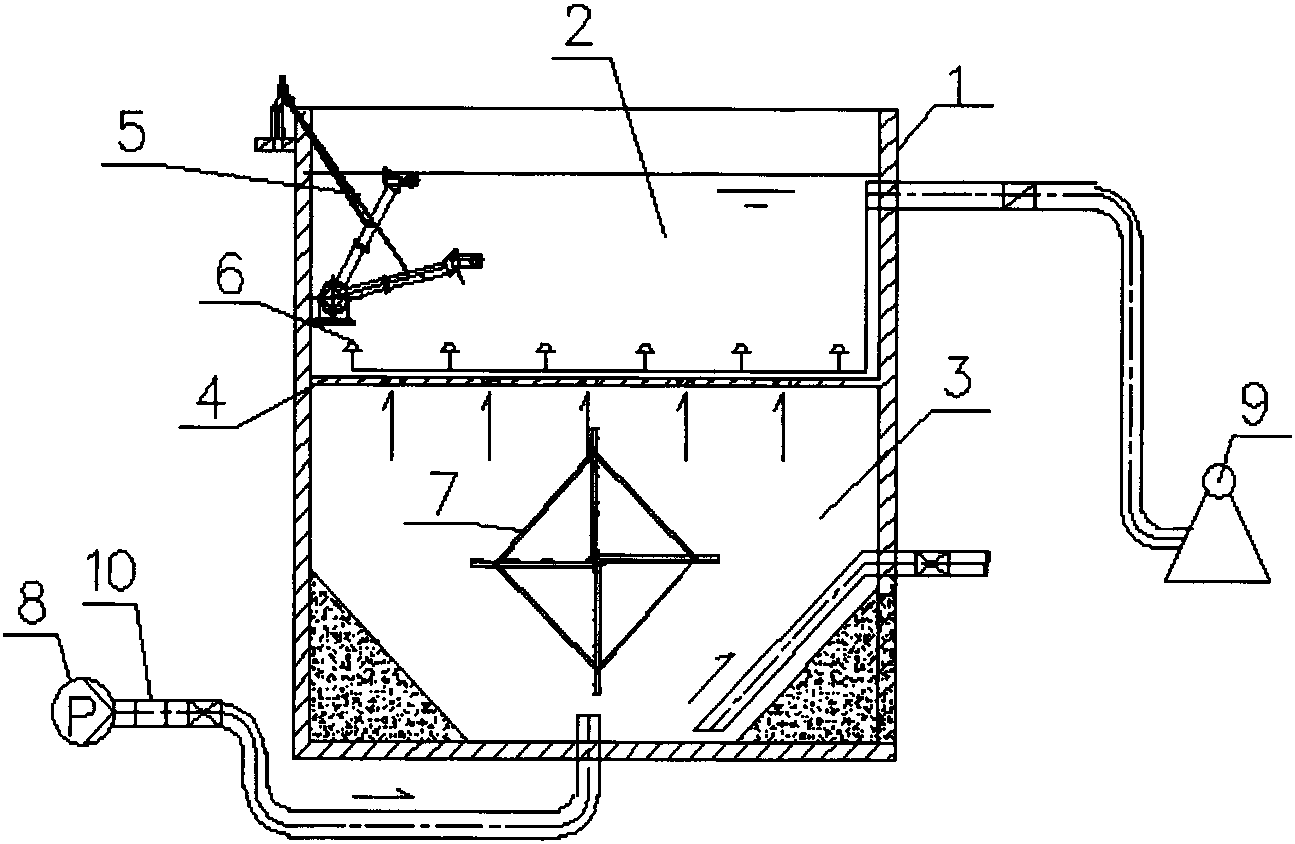

一种用于污水处理的SBR反应装置，包括反应器本体、以及设置在反应器本体内的滗水器、曝气器、 间歇式挂填料框式搅拌器、进水泵和鼓风机，其特征在于：所述滗水器安装在反应器本体内的上方，反应 器本体内中间位置水平设置有一隔板，隔板将反应器分隔成好氧反应区和缺氧反应区，所述间歇式挂填料 框式搅拌器设置在缺氧反应区内，所述曝气器均匀设置在隔板上，所述鼓风机与曝气器连接提供好氧微生 物所需的氧气，所述进水泵与污水井连接，将污水泵入反应器本体内;
所述反应器本体为有机玻璃制备，所述反应器本体的形状为长方形，高度为80cm，长为30cm，宽为 30cm;
所述进水泵的进水管道上设置有电磁阀;
所述反应装置还设置有PLC可编程控制器，所述PLC可编程控制器与电磁阀、进水泵、间歇式挂填 料框式搅拌器以及鼓风机连接。
本实用新型的有益效果在于：
(1)在反应器本体内设置隔板，形成缺氧-好氧微环境，使微生物在最优的环境中生长，提高了氮磷 脱除效率。(2)提高了SBR反应器的最大利用率。(3)将传统的间歇式污水搅拌器进行创新，改造成卧式 安装的挂填料框式搅拌器。将搅拌器的浆叶进行改造，改造后，浆叶由中间支撑的桨板和外围的立体半软 性填料(高分子聚合物)组成。框式搅拌器能耗低，转速慢，对污泥絮体具有保护作用。缺氧区通过搅拌 器的改造增加了污泥浓度，提高了脱氮效果，该改造方法的应用将扩大SBR工艺的应用区域。
