申请日2015.07.29
公开(公告)日2015.11.11
IPC分类号C02F11/12
摘要
本发明涉及污泥一站式处理设备，所述污泥一站式处理设备依次包括污泥池、絮凝装置、污泥浓缩机、污泥脱水机、污泥风干机、污泥无害化处理机、和压块机，所述的污泥快速风干机从上至下依次包括上箱体、下箱体和支撑脚，所述下箱体内包括一个及一个以上的污泥切割体，所述的污泥切割体包括进料螺旋、飞刀、第二转轴和出料螺旋，所述的进料螺旋、飞刀和出料螺旋安装在第二转轴上，所述的上箱体外部设置有尾气排放口，所述尾气排放口与粉尘处理设备连接。本发明提出的污泥一站式处理设备可实现标准化、自动化流水线式的生产，极大降低成本，提高生产率，具有较好的经济技术效益。本发明还公开了污泥一站式处理设备的工艺过程。
权利要求书
1.污泥一站式处理设备，其特征在于所述污泥一站式处理设备包括依次连 接的污泥池、污泥泵、絮凝装置、污泥浓缩机、污泥脱水机、污泥风干机、污 泥无害化处理机和压块机，所述的污泥快速风干机从上至下依次包括上箱体、 下箱体和支撑脚，所述下箱体内包括一个及一个以上的污泥切割体，所述的污 泥切割体包括进料螺旋、飞刀、第二转轴和出料螺旋，所述的进料螺旋、飞刀 和出料螺旋安装在第二转轴上，所述的上箱体外部设置有尾气排放口，所述尾 气排放口与粉尘处理设备连接。
2.根据权利要求1所述的污泥一站式处理设备，其特征在于所述上箱体外 部设置有进料斗、吊耳和热风入口。
3.根据权利要求2所述的污泥一站式处理设备，其特征在于所述吊耳设置 于所述上箱体顶部，且数量为1个及1个以上。
4.根据权利要求1所述的污泥一站式处理设备，其特征在于所述下箱体外 部设置有减速机、第一转轴和出料口。
5.根据权利要求4所述的污泥一站式处理设备，其特征在于所述第一转轴 下还设置有带座轴承。
6.根据权利要求1所述的污泥一站式处理设备，其特征在于所述飞刀均匀 设置在所述第二转轴两侧，且数量为2个及2个以上。
7.根据权利要求1所述的污泥一站式处理设备，其特征在于所述的污泥池、 污泥泵、絮凝装置通过污泥管相互连接。
8.根据权利要求1或7所述的污泥一站式处理设备，其特征在于所述的污 泥浓缩机还连接有调节池。
9.污泥一站式处理设备的工艺过程，其特征在于包括以下步骤：
1)污泥处理准备：在设计位置进行污泥泵、絮凝装置、污泥浓缩机、污泥 脱水机、污泥风干机、污泥无害化处理机和压块机的连接、安装;
2)污泥絮凝处理：采用污泥泵将污泥池中的污泥抽取并送入絮凝装置，通 过加药系统向絮凝装置里加入POM塑料药剂，并在POM塑料药剂的作用下进 行充分搅拌污泥;
3)污泥浓缩处理：将充分搅拌的污泥送进污泥浓缩机中，通过转鼓设备系 统中的转鼓滤网将污泥、滤液进行分离，将滤液回收至调节池;
4)污泥脱水处理：在污泥脱水机中通过螺杆直径和螺距变化产生强大挤压 力，以及游动环和固定环之间的微小缝隙，对污泥进行脱水处理;
5)污泥风干处理：污泥风干机中的污泥在污泥切割体和热气的作用下进行 风干处理，并逐渐向出料口移动，并在出料螺旋的作用下，将污泥排出;
6)污泥无害化处理：在污泥无害化处理机中对污泥进行局部高温加热，灭 杀污泥中的病毒和细菌;
7)尾气处理：污泥风干机中产生的尾气在粉尘处理设备中进行净化并排放;
8)污泥压块：在压块机中通过机械压力的方式将污泥压成块状或粒状。
10.根据权利要求9所述的污泥一站式处理设备的工艺过程，其特征在于 所述步骤六中高温加热污泥所释放的热气可循环利用于所述步骤五中。
说明书
污泥一站式处理设备及工艺过程
技术领域
本发明涉及污水处理设备，特别是指一种可实现一站式污泥处理，实现污 泥无害化、稳定化、减量化，污泥可就地处理，减少运输费用，运行成本低， 自动化程度高的新型污泥一站式处理设备。属于污泥处理领域，可适用于污泥 处理。
背景技术
随着我国经济建设的快速发展，城镇污水处理厂建设的不断完善，污水处 理厂的污泥产生量迅速增加，我国城市污水处理厂每年排放的污泥量仍以每年 10%以上的速度增长，城市污水处理厂污泥以生化剩余污泥为主，这类污泥含 水率高，脱水性差，成分复杂，若处理不当将引起严重的二次污染问题。因此， 如何安全经济地处理处置污泥已成为各国共同面临的环境问题。
目前国内、国外常见的处理方法有：填埋法、焚烧法、堆肥法等。污泥填 埋造成土地资源浪费，渗透入土地容易造成环境二次污染。污泥焚烧需要耗费 很大能量，烟气也对大气产生污染。做成肥料却因污泥成份复杂，重金属成分 难以降解。如果处理不当，将对土壤产生污染。其肥效价值也不高。所以，这 些处理方法都存在弊端。市政污泥与城镇垃圾一样，其数量是极其庞大的，运 输也是现实中存在的一大问题。污泥通常要运到比较偏远的地方集中处理，运 输成本是巨大的。另外运输过程中的滴漏，异味的扩散，也会对环境造成较大 的污染。
从现有的污泥处理设备来看，常用的污泥处理设备有：离心机、板框压滤 机、带式压滤机、叠螺机等。其中目前最常用的污泥处理设备是叠螺机污泥处 理设备，可其处理后的污泥含水率只能做到80%左右，而国家要求污泥的含水 率必须达到60%以下，才能外运处理。除叠螺机以外的污泥处理设备，在现实 使用中都存在不足之处。而且经过这些设备处理后的污泥都要外运到其他工厂 进行二次处理。那么能否有一套设备，能够就地处理污泥，实现污泥资源化、 无害化、稳定化、减量化本污泥一站式处理工艺就是利用成套设备的配置，实 现污泥的无害化、稳定化、减量化、资源化处理。
目前也有一些污泥处理设备在一定的情况下取得了较好的效果，但仍存在 上述的一些问题。综上所述，为解决现有技术中存在的处理污泥能力弱、运输 成本大、容易造成污染等问题，目前亟需发明一种可实现一站式污泥处理，实 现污泥无害化、稳定化、减量化，污泥可就地处理，减少运输费用，运行成本 低，自动化程度高的新型污泥一站式处理设备及工艺过程。
发明内容
本发明提出一种可实现一站式污泥处理，实现污泥无害化、稳定化、减量 化，污泥可就地处理，减少运输费用，运行成本低，自动化程度高的新型污泥 一站式处理设备及工艺过程，解决了现有技术中存在的处理污泥能力弱、运输 成本大、容易造成污染等问题。
本发明的技术方案是这样实现的：

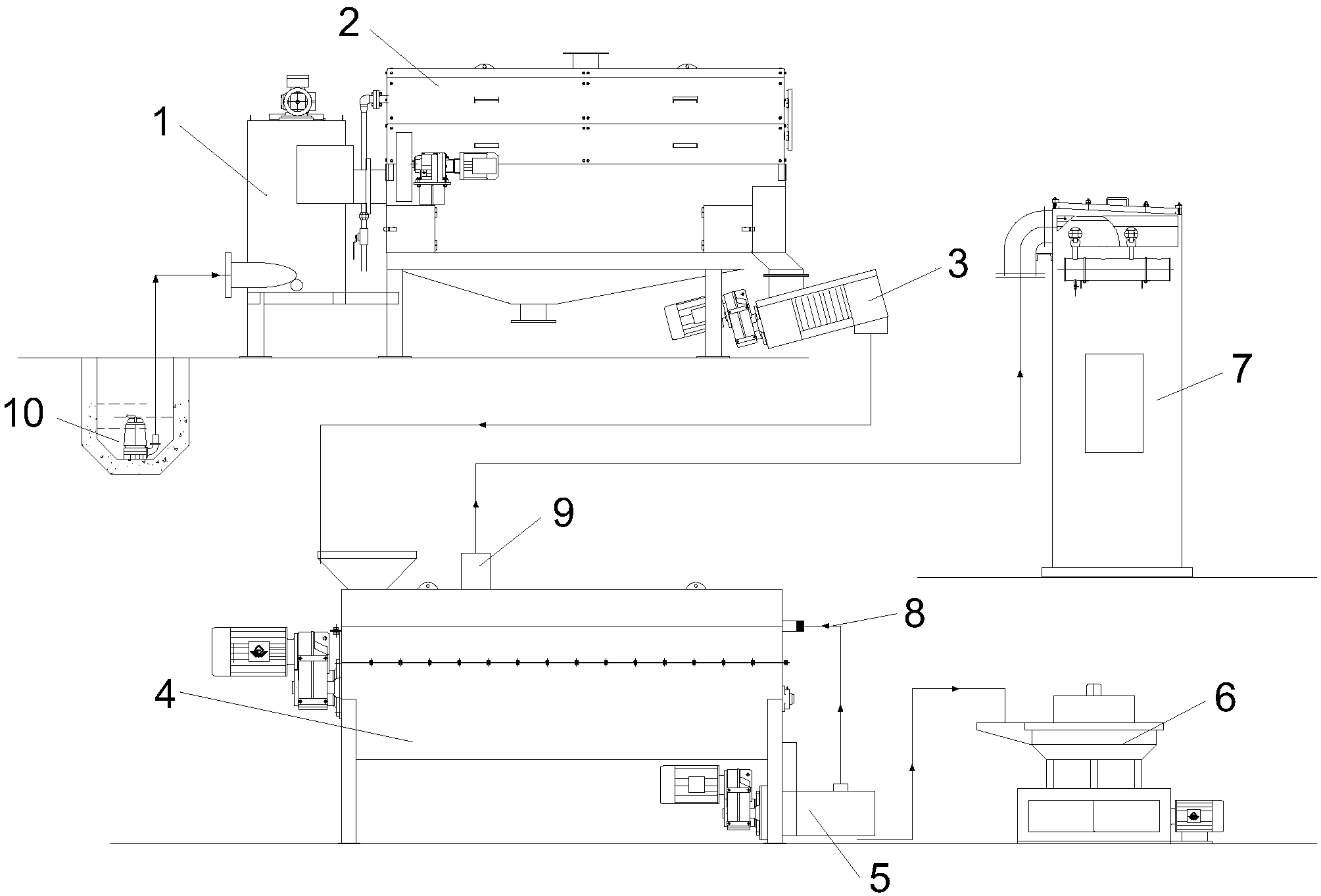

污泥一站式处理设备，其特征在于所述污泥一站式处理设备包括依次连接 的污泥池、污泥泵、絮凝装置、污泥浓缩机、污泥脱水机、污泥风干机、污泥 无害化处理机和压块机，所述的污泥快速风干机从上至下依次包括上箱体、下 箱体和支撑脚，所述下箱体内包括一个及一个以上的污泥切割体，所述的污泥 切割体包括进料螺旋、飞刀、第二转轴和出料螺旋，所述的进料螺旋、飞刀和 出料螺旋安装在第二转轴上，所述的上箱体外部设置有尾气排放口，所述尾气 排放口与粉尘处理设备连接。
进一步地，所述上箱体外部设置有进料斗、吊耳和热风入口。
上述吊耳设置于所述上箱体顶部，且数量为1个及1个以上。
进一步地，所述下箱体外部设置有减速机、第一转轴和出料口。
上述第一转轴下还设置有带座轴承。
所述飞刀均匀设置在所述第二转轴两侧，且数量为2个及2个以上。
所述的污泥池、污泥泵、絮凝装置通过污泥管相互连接。
所述的污泥浓缩机还连接有调节池。
本发明还提供了上述污泥一站式处理设备的工艺过程。
污泥一站式处理设备的工艺过程，包括以下步骤：
1)污泥处理准备：在设计位置进行污泥泵、絮凝装置、污泥浓缩机、污泥 脱水机、污泥风干机、污泥无害化处理机和压块机的连接、安装;
2)污泥絮凝处理：采用污泥泵将污泥池中的污泥抽取并送入絮凝装置，通 过加药系统向絮凝装置里加入POM塑料药剂，并在POM塑料药剂的作用下进 行充分搅拌污泥;
3)污泥浓缩处理：将充分搅拌的污泥送进污泥浓缩机中，通过转鼓设备系 统中的转鼓滤网将污泥、滤液进行分离，将滤液回收至调节池;
4)污泥脱水处理：在污泥脱水机中通过螺杆直径和螺距变化产生强大挤压 力，以及游动环和固定环之间的微小缝隙，对污泥进行脱水处理;
5)污泥风干处理：污泥风干机中的污泥在污泥切割体和热气的作用下进行 风干处理，并逐渐向出料口移动，并在出料螺旋的作用下，将污泥排出;
6)污泥无害化处理：在污泥无害化处理机中对污泥进行局部高温加热，灭 杀污泥中的病毒和细菌;
7)尾气处理：污泥风干机中产生的尾气在粉尘处理设备中进行净化并排放;
8)污泥压块：在压块机中通过机械压力的方式将污泥压成块状或粒状。
上述步骤六中高温加热污泥所释放的热气可循环利用于所述步骤五中。
本发明具有以下的特点和有益效果：
(1)本发明中污泥一站式处理设备可将污泥就地处理，减少污泥外运的运 输费用，还可实现污泥无害化、稳定化、减量化，实现一站式污泥处理全过程， 运行成本低，自动化程度高，提高经济效益。
(2)本发明中污泥处理方式采用封闭式，控制异味产生，控制烟气、粉尘 产生，避免二次污染。处理后的污泥是稳定、无害的污泥，可以加以利用，且 含水量符合现行国家标准，使污泥资源化。
(3)本发明中污泥一站式处理设备将污泥逐步分解，并将其分解后的滤液 回收利用，尾气通过净化在排放，处理后的污泥成块状或粒状，稳定化程度提 高，便于重新利用，回收利用率高，运用范围广。
