申请日2015.07.17
公开(公告)日2015.11.04
IPC分类号C02F1/04; B01D53/00
摘要
本实用新型涉及机械设备领域，尤其是一种反应釜废水利用装置，包括分离器、第一冷凝管、第二冷凝管、水收集槽、出料管和分离液收集槽，分离器通过第一冷凝管与反应釜连接，第二冷凝管一端连接在分离器的顶部，第二冷凝管另一端与水收集槽连接，所述出料管一端连接在分离器的底部，出料管另一端与分离液收集槽连接，分离器中安装有搅拌装置和电加热器。反应釜中汽态的乙二醇和水通过第一冷凝管冷却后形成混合液流入分离器中，通过分离器对混合液进行加温、搅拌对混合液进行分离，在温度达到105℃左右，汽态的水通过第二冷凝管进入水收集槽，液体的乙二醇通过出料管进入分离液收集槽进行回收利用，降低了企业生产成本。
权利要求书

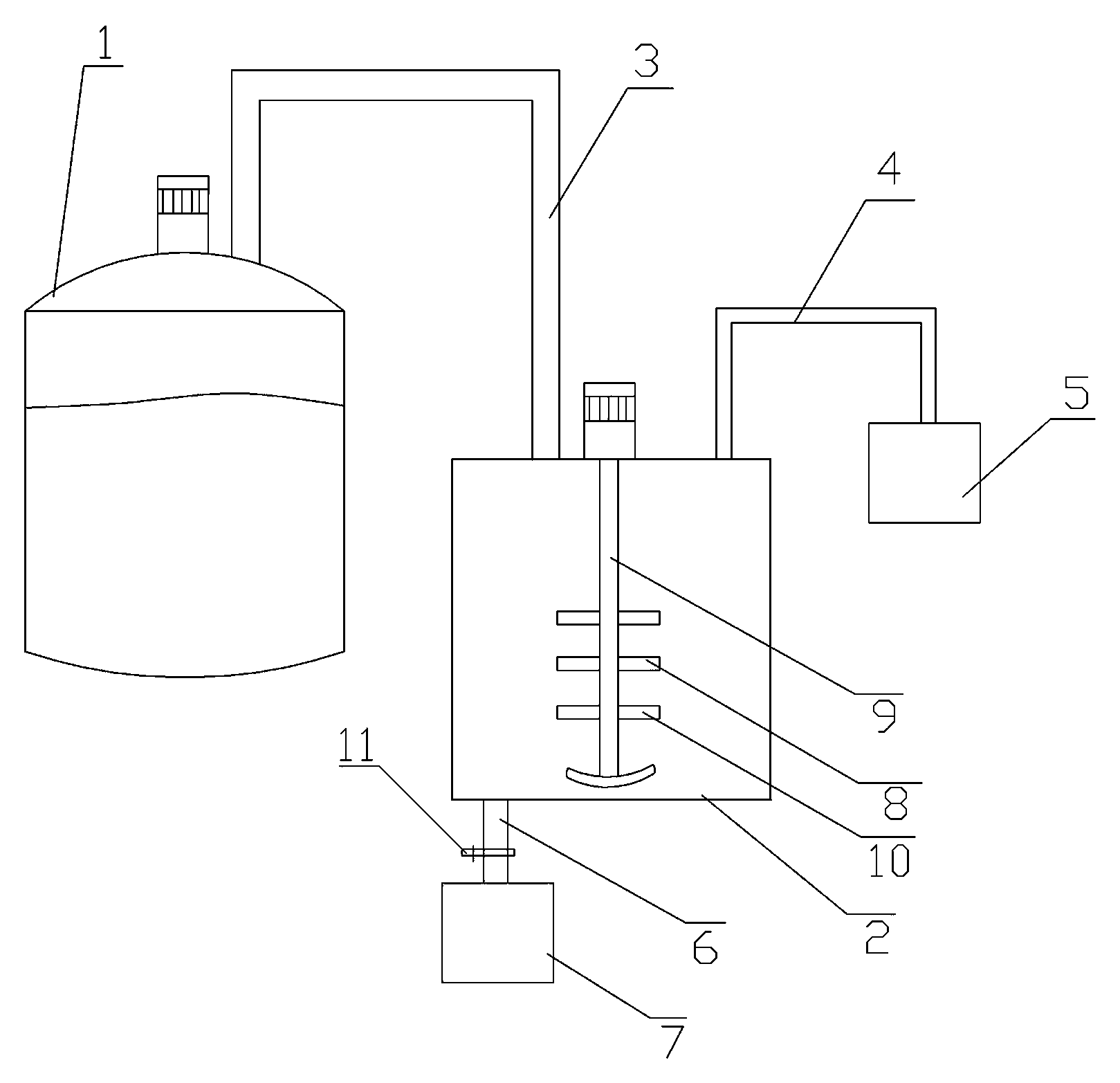

1.一种反应釜废水利用装置，其特征在于：包括分离器、第一冷凝管、第二冷凝管、水收集槽、出料管和分离液收集槽，所述分离器通过第一冷凝管与反应釜连接，所述第二冷凝管一端连接在分离器的顶部，所述第二冷凝管另一端与水收集槽连接，所述出料管一端连接在分离器的底部，所述出料管另一端与分离液收集槽连接，所述分离器中安装有搅拌装置和电加热器。
2.根据权利要求1所述的反应釜废水利用装置，其特征在于：所述搅拌装置包括搅拌轴，以及固定在搅拌轴上的多个搅拌叶，所述搅拌轴底端位于分离器的底部。
3.根据权利要求1所述的反应釜废水利用装置，其特征在于：所述出料管设置有控制出料管封闭或开启的控制阀。
说明书
反应釜废水利用装置
技术领域
本实用新型涉及机械设备领域，尤其是一种反应釜废水利用装置。
背景技术
在乙二醇(EG)和己二醇(AA)在反应釜中反应生成聚酯多元醇(PET)和水，反应温度在250℃左右，反应的最后阶段，过量的乙二醇(EG)需要分离，由于乙二醇(EG)沸点在197.4℃，因此过量的乙二醇(EG)与反应过程成中生成的水在高温下变成汽态，通过冷凝管进入分离器中，而乙二醇(EG)和水混合物为废水，目前在化工生产中反应釜中产生废水会经过简单的处理后直接排除，这种方法不仅污染环境，还增加了企业成本。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种设计合理，结构简单，可回收利用，无污染，成本低的反应釜废水利用装置。
本实用新型解决上述问题所采用的技术方案是：一种反应釜废水利用装置，包括分离器、第一冷凝管、第二冷凝管、水收集槽、出料管和分离液收集槽，所述分离器通过第一冷凝管与反应釜连接，所述第二冷凝管一端连接在分离器的顶部，所述第二冷凝管另一端与水收集槽连接，所述出料管一端连接在分离器的底部，所述出料管另一端与分离液收集槽连接，所述分离器中安装有搅拌装置和电加热器。反应釜中汽态的乙二醇和水通过第一冷凝管冷却后形成混合液流入分离器中，通过分离器对混合液进行加温、搅拌对混合液进行分离，在温度达到105℃左右，汽态的水通过第二冷凝管进入水收集槽，液体的乙二醇通过出料管进入分离液收集槽进行回收利用，无污染，并降低了企业生产成本。
作为优选，所述搅拌装置包括搅拌轴，以及固定在搅拌轴上的多个搅拌叶，所述搅拌轴底端位于分离器的底部，加快了混合液分离。
作为优选，所述出料管设置有控制出料管封闭或开启的控制阀，方便控制分离液的流出。
本实用新型与现有技术相比，具有以下优点和效果：1、通过分离器对混合液进行加温、搅拌，对混合液进行分离，汽态的水通过第二冷凝管进入水收集槽，液体的乙二醇通过出料管进入分离液收集槽进行回收利用，无污染，并降低了企业生产成本;2、搅拌装置，加快了混合液分离;3、出料管设置的控制阀方便控制分离液的流出。
