申请日2015.07.17
公开(公告)日2015.12.16
IPC分类号C02F1/40
摘要
本实用新型公开一种污水处理中超高吸程半漂浮式除油机，包括半漂浮收集器、收集软管、污水泵、溢流排水口、溢流口阀门、液位传感器、箱体及浮油排油口;所述箱体整体为方形结构，箱体左侧壁上部设有浮油排油口，箱体右侧壁上部设有溢流排水口;箱体左侧壁下部设有污水泵，该污水泵通过收集软管与箱体外侧的半漂浮收集器连接。箱体右侧壁下部设有排空阀。本新型实现对深井或深水池进行浮油收集，使设备安装面到水面的落差可以大于7.5米。本新型结构简单，成本低，操作简单，可自动连续工作。采用不锈钢耐腐蚀自吸泵，结构简单、设计合理、体积小、重量轻、拆装维修非常方便。
权利要求书
1.一种污水处理中超高吸程半漂浮式除油机，其特征在于：

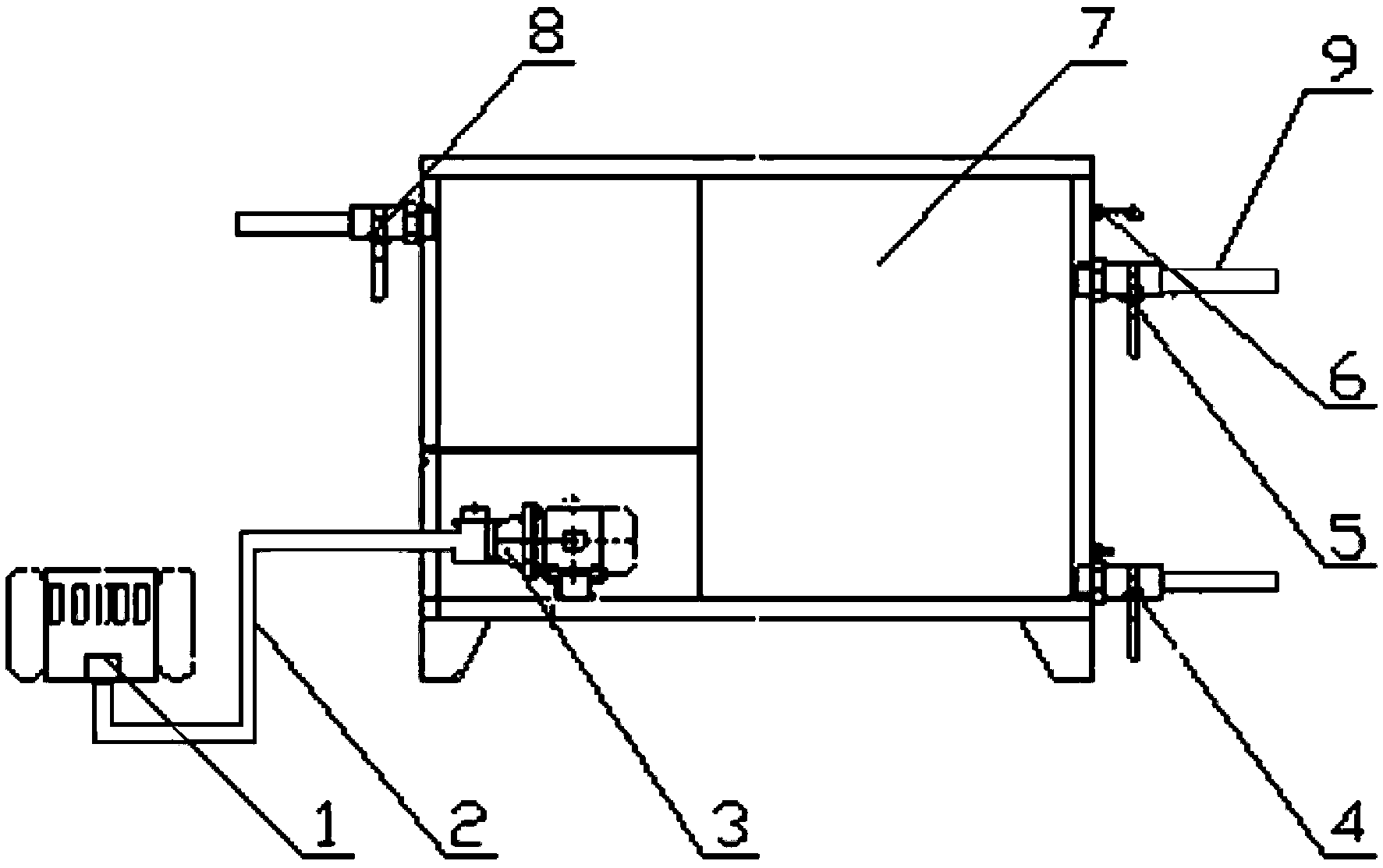

包括半漂浮收集器(1)、收集软管(2)、污水泵(3)、溢流排水口 (9)、溢流口阀门(5)、液位传感器(6)、箱体(7)及浮油排油口(8);
所述箱体(7)整体为方形结构，箱体(7)左侧壁上部设有浮油排 油口(8)，箱体(7)右侧壁上部设有溢流排水口(9);
箱体(7)左侧壁下部设有污水泵(3)，该污水泵(3)通过收集软 管(2)与箱体(7)外侧的半漂浮收集器(1)连接。
2.根据权利要求1所述的一种污水处理中超高吸程半漂浮式除油 机，其特征在于：
箱体(7)右侧壁下部设有排空阀(4)。
3.根据权利要求1所述的一种污水处理中超高吸程半漂浮式除油 机，其特征在于：
污水泵(3)采用自吸式污水泵。
4.根据权利要求1所述的一种污水处理中超高吸程半漂浮式除油 机，其特征在于：
半漂浮收集器(1)采用方形框体结构，于方形框体四面侧壁上开 设有吸油口。
5.根据权利要求1所述的一种污水处理中超高吸程半漂浮式除油 机，其特征在于：
半漂浮收集器(1)采用球形体结构，于球型表面开设有吸油口， 球型外围固接有球型浮漂。
6.根据权利要求1所述的一种污水处理中超高吸程半漂浮式除油 机，其特征在于：
所述箱体(7)内设有油水隔离栅。
说明书
污水处理中超高吸程半漂浮式除油机
技术领域
本实用新型涉及污水处理技术领域，具体说是一种污水处理半漂浮式 除油机。
背景技术
在污水处理中水中漂浮的油是很难去除的，常用的方法是采用隔油池 将其隔开，然后采用人工或机械的方法将油撇除处理。
机械的方法目前有两种类型即带式撇油机和管式撇油机，该机型只适 合水面或者1m以内的浮油收据，且是年度较小的油品或化工溶剂，无法深 井除油。
实用新型内容
本实用新型的目的在于提供一种深水池浮油清除的污水处理中超高吸 程半漂浮式除油机。
本实用新型所采用的技术方案是：
一种污水处理中超高吸程半漂浮式除油机，包括半漂浮收集器、收集 软管、污水泵、溢流排水口、溢流口阀门、液位传感器、箱体及浮油排油 口;所述箱体整体为方形结构，箱体左侧壁上部设有浮油排油口，箱体右 侧壁上部设有溢流排水口;箱体左侧壁下部设有污水泵，该污水泵通过收 集软管与箱体外侧的半漂浮收集器连接。箱体右侧壁下部设有排空阀。
本实用新型的有益效果是：
本新型实现对深井或深水池进行浮油收集，使设备安装面到水面的落 差可以大于7.5米。本新型结构简单，成本低，操作简单，可自动连续工 作。采用不锈钢耐腐蚀自吸泵，结构简单、设计合理、体积小、重量轻、 拆装维修非常方便。
