申请日2015.07.29
公开(公告)日2016.04.20
IPC分类号F16L39/00; F16L47/32; B01F5/02
摘要
本实用新型涉及一种用于水处理器的密封管道，包括多个相互连接的管体，其中管体为通过注塑密封一体的管体。该用于水处理器的密封管道中的管体通过注塑的方式密封为一体连接的结构，能够长期保证相连管体间的密封性能，密封效果更好。该用于水处理器的密封管道能够有效避免水处理器在使用过程中出现的漏水情况，使得使用该密封管道系统的水处理器使用寿命长，能够得到更加优秀的用户体验。
权利要求书
1.一种用于水处理器的密封管道，包括多个相互连接的管体，其特征在于：所述相邻管体之间以注塑密封一体的连接方式相连接;
所述管体包括进水管(2)、出水管及将臭氧和水在其内进行混合的气液混合装置，其中，所述气液混合装置的入口端与所述进水管(2)的出口端通过注塑密封以实现一体连接，所述气液混合装置的出口端与出水管的入口端通过注塑密封为一体。
2.根据权利要求1所述的用于水处理器的密封管道，其特征在于：相互连接的两个所述管体之间还设置有密封圈(1)。
3.根据权利要求1所述的用于水处理器的密封管道，其特征在于：所述气液混合装置包括相互连通的射流混合器和混合管(5)，其中所述射流混合器的入口端与所述进水管(2)的出口端通过注塑密封为一体，所述混合管(5)的出口端与所述出水管的入口端通过注塑密封为一体。

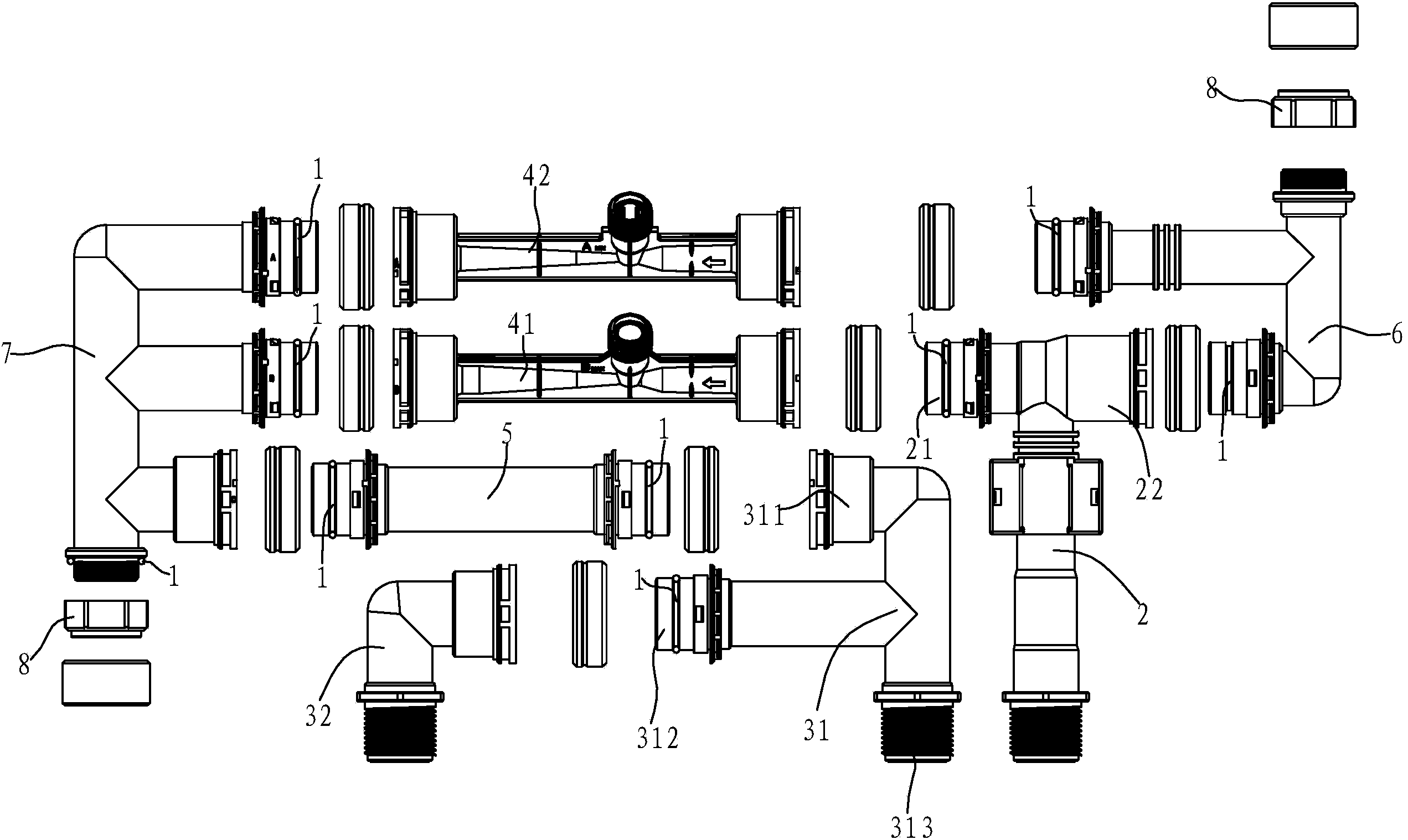

4.根据权利要求3所述的用于水处理器的密封管道，其特征在于：所述射流混合器包括并联连接的第一射流混合器(41)和第二射流混合器(42)，所述第一射流混合器(41)、第二射流混合器(42)通过三通管(6)与所述进水管(2)相连，所述第一射流混合器(41)、第二射流混合器(42)通过四通管(7)与所述混合管(5)相连;
其中，所述进水管(2)具有第一出口(21)和第二出口(22)，所述进水管(2)的第一出口(21)端与第一射流混合器(41)的入口端通过注塑密封为一体，所述进水管(2)的第二出口(22)端与三通管(6)的第一连接端通过注塑密封为一体;
所述三通管(6)的第二连接端与第二射流混合器(42)的入口端通过注塑密封为一体，所述三通管(6)的第三连接端通过注塑密封为一体一堵盖(8);
所述四通管(7)的第一连接端与第二射流混合器(42)的出口端通过注塑密封为一体，所述四通管(7)的第二连接端与第一射流混合器(41)的出口端通过注塑密封为一体，所述四通管(7)的第三连接端与混合管(5)的入口端通过注塑密封为一体，所述四通管(7)的第四连接端通过注塑密封为一体一堵盖(8)。
5.根据权利要求1所述的用于水处理器的密封管道，其特征在于：所述出水管包括第一出水管(31)和第二出水管(32)，所述第一出水管(31)具有入口(311)、连接口(312)和出口(313);
第一出水管(31)的入口端与所述混合管(5)的出口端通过注塑密封为一体，第一出水管(31)的连接口端与第二出水管(32)的入口端通过注塑密封为一体。
说明书
一种用于水处理器的密封管道
技术领域
本实用新型涉及水处理器技术领域，具体涉及一种用于水处理器的密封管道。
背景技术
随着水质恶化问题的出现，不同领域根据对用水水质的要求，出现了各种水处理器用于净化水质。
公知地，水处理器内部设置有多段相互连接的管道，水处理器内部管道的密封状况直接影响水处理器的正常使用，进而影响水处理器的用户体验。如授权公告号为CN201534791U(申请号为200920198295.2)的中国实用新型专利《家用水处理器》，以及授权公告号为CN204079611U(申请号为201420265323.9)的中国实用新型专利《一种水处理器》，其中公开的水处理器壳体内均设置有多个相互连接的管道。通常水处理器内部的管道通过螺纹连接，同时配合密封胶或者密封圈进行密封，但是水处理器中的水溶有臭氧，容易加速密封圈、密封胶、螺纹塑料老化而引起密封泄漏，管道的密封可靠性低。
实用新型内容
本实用新型所要解决的技术问题是针对上述现有技术提供一种能够实现长期可靠密封的用于水处理器的密封管道。
本实用新型解决上述问题所采用的技术方案为：一种用于水处理器的密封管道，包括多个相互连接的管体，其特征在于：所述相邻管体之间以注塑密封一体的连接方式相连接。
为了加强密封效果，相互连接的两个所述管体之间还设置有密封圈。
所述管体包括进水管、出水管及将臭氧和水在其内进行混合的气液混合装置，其中，所述气液混合装置的入口端与所述进水管的出口端通过注塑密封为一体，所述气液混合装置的出口端与出水管的入口端通过注塑密封为一体。
所述气液混合装置包括相互连通的射流混合器和混合管，其中所述射流混合器的入口端与所述进水管的出口端通过注塑密封为一体，所述混合管的出口端与所述出水管的入口端通过注塑密封为一体。
所述射流混合器包括并联连接的第一射流混合器和第二射流混合器，所述第一射流 混合器、第二射流混合器通过三通管与所述进水管相连，所述第一射流混合器、第二射流混合器通过四通管与所述混合管相连;
其中，所述进水管具有第一出口和第二出口，所述进水管的第一出口端与第一射流混合器的入口端通过注塑密封为一体，所述进水管的第二出口端与三通管的第一连接端通过注塑密封为一体;
所述三通管的第二连接端与第二射流混合器的入口端通过注塑密封为一体，所述三通管的第三连接端通过注塑密封为一体一堵盖;
所述四通管的第一连接端与第二射流混合器的出口端通过注塑密封为一体，所述四通管的第二连接端与第一射流混合器的出口端通过注塑密封为一体，所述四通管的第三连接端与混合管的入口端通过注塑密封为一体，所述四通管的第四连接端通过注塑密封为一体一堵盖。
所述出水管包括第一出水管和第二出水管，所述第一出水管具有入口、连接口和出口;
第一出水管的入口端与所述混合管的出口端通过注塑密封为一体，第一出水管的连接口端与第二出水管的入口端通过注塑密封为一体。
与现有技术相比，本实用新型的优点在于：该一种用于水处理器的密封管道中的管体通过注塑的方式密封为一体连接的结构，能够长期保证相连管体间的密封性能，密封效果更好。该用于水处理器的密封管道能够有效避免水处理器在使用过程中出现的漏水情况，使得使用该密封管道系统的水处理器使用寿命长，能够得到更加优秀的用户体验。
