申请日2015.06.24
公开(公告)日2015.09.23
IPC分类号B01D21/24; C02F11/12
摘要
本发明公开了一种用于污泥浓缩池进水口的固定挡水装置，其设于污泥浓缩池的进水口的下方，其包括一挡板和至少两个横向支撑部，所述横向支撑部固接于污泥浓缩池的池壁，每个所述横向支撑部的下方均固接一斜向支撑部，所述斜向支撑部与污泥浓缩池的池壁固接，所述挡板固设于所述横向支撑部的上方;污泥浓缩池的进水口的延长线在所述挡板所在的平面上形成一投影区域，所述投影区域被容纳于所述挡板的边缘之内。本发明的挡水装置结构紧凑、安装方便、成本低，在不改变浓缩池池体结构和进水方式的前提下，使浓缩池进水得到一定程度的缓冲，达到进水不对池体底部污泥产生较大扰动的效果，进而提高泥水的浓缩效果。

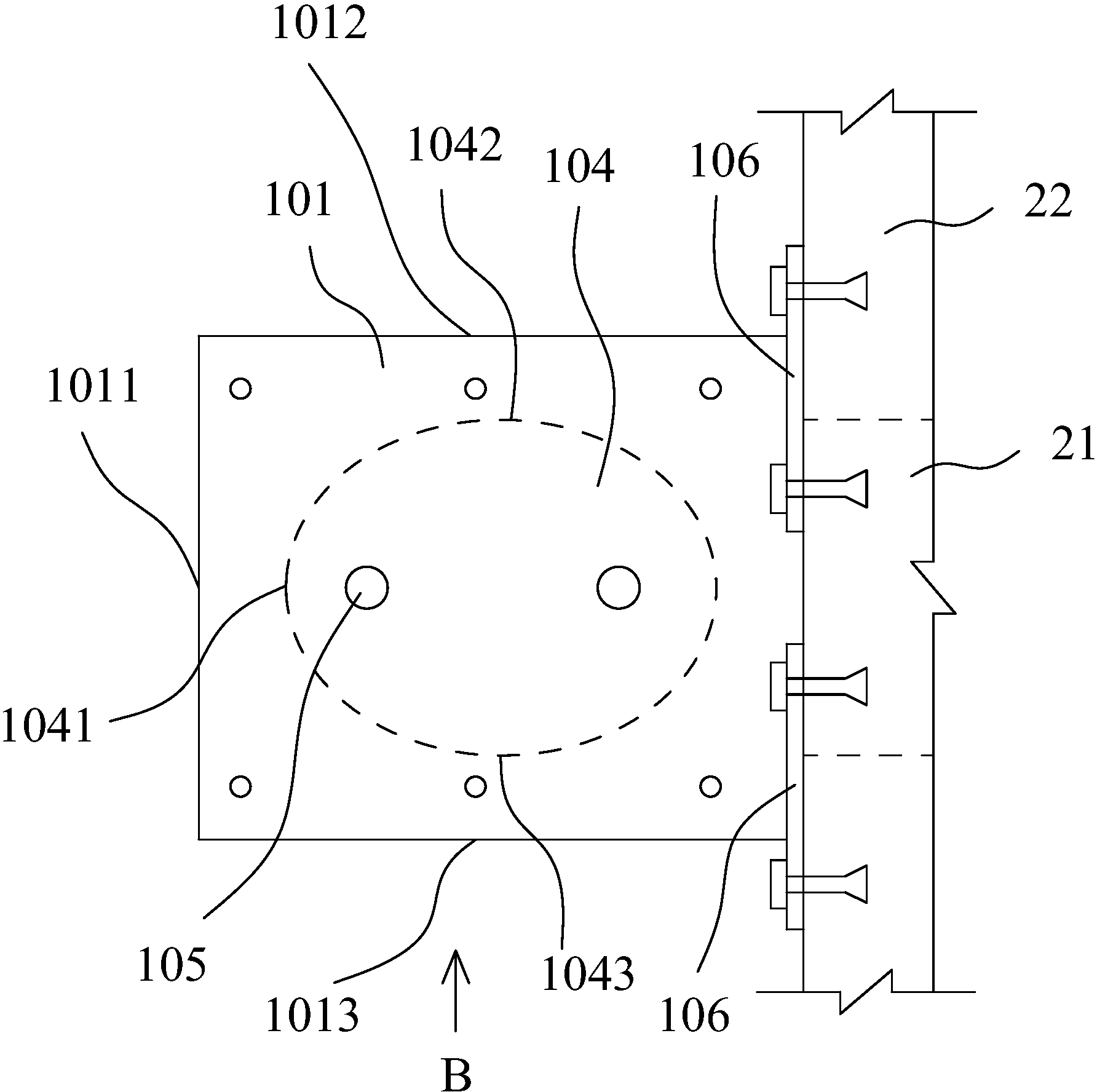

摘要附图
权利要求书
1.一种用于污泥浓缩池进水口的固定挡水装置，其特征在于，其设于 污泥浓缩池的进水口的下方，其包括一挡板和至少两个横向支撑部，所述横 向支撑部固接于污泥浓缩池的池壁，每个所述横向支撑部的下方均固接一斜 向支撑部，所述斜向支撑部与污泥浓缩池的池壁固接，所述挡板固设于所述 横向支撑部的上方;污泥浓缩池的进水口的延长线在所述挡板所在的平面上 形成一投影区域，所述投影区域被容纳于所述挡板的边缘之内;
所述横向支撑部与污泥浓缩池的池壁之间设有一第一固定板，所述斜向 支撑部与污泥浓缩池的池壁之间设有一第二固定板;
所述横向支撑部与所述第一固定板之间、所述斜向支撑部与所述第二固 定板之间均为焊接固定，所述第一固定板与污泥浓缩池的池壁之间、所述第 二固定板与污泥浓缩池的池壁之间均为螺栓固定;
所述横向支撑部垂直于污泥浓缩池的池壁，所述斜向支撑部与所述横向 支撑部之间的夹角为45度。
2.如权利要求1所述的用于污泥浓缩池进水口的固定挡水装置，其特 征在于，所述挡板与污泥浓缩池的进水口的下边缘的距离为90-110mm。
3.如权利要求2所述的用于污泥浓缩池进水口的固定挡水装置，其特 征在于，污泥浓缩池的进水口的上边缘的延长线与所述挡板的交点为所述投 影区域的外边缘，所述投影区域的外边缘与所述挡板的外边缘的距离大于或 者等于50mm。
4.如权利要求3所述的用于污泥浓缩池进水口的固定挡水装置，其特 征在于，所述投影区域的左边缘与所述挡板的左边缘的距离大于或者等于 50mm，所述投影区域的右边缘与所述挡板的右边缘的距离大于或者等于 50mm。
5.如权利要求1所述的用于污泥浓缩池进水口的固定挡水装置，其特 征在于，所述挡板上还设有若干个泄压孔，所述泄压孔位于所述投影区域内。
6.如权利要求1所述的用于污泥浓缩池进水口的固定挡水装置，其特 征在于，所述横向支撑部和所述斜向支撑部均为角钢。
7.如权利要求1所述的用于污泥浓缩池进水口的固定挡水装置，其特 征在于，所述挡板、所述横向支撑部和所述斜向支撑部的材料均为不锈钢。
说明书
用于污泥浓缩池进水口的固定挡水装置
技术领域
本发明涉及污泥浓缩池技术领域，特别涉及一种用于污泥浓缩池进水口 的固定挡水装置。
背景技术
污泥浓缩池的浓缩方式分为重力浓缩和机械浓缩两类。其中，重力浓缩 是目前净水厂污泥处理中最常用的方法，具有耗能少，在高浊度时有一定的 缓冲能力的优点。泥水进入重力浓缩池后，以逐步变慢的速度流向周边，完 成固液分离。在浓缩池底部设置刮泥机和集泥装置，分离后的上清液通过浓 缩池上部集水槽收集后汇入中央集水渠排出。
污泥浓缩池运行过程中，泥水通过进水孔进入污泥浓缩池的池体。为防 止进水孔的孔洞积泥，进水孔一般向下倾斜，倾角60°。但是，泥水以斜向 下方进入池体，其水流会对池体底部的污泥产生扰动，使底部沉降的污泥与 水体重新混合，尤其对于靠近进水孔一侧的池体，其底部浓缩效果受到较大 的影响，此外，由于污泥扰动造成浓缩池底部污泥层厚度不一致，影响了刮 泥机的刮泥效果。
发明内容
本发明要解决的技术问题是为了克服现有技术存在的泥水直接进入池 体而降低泥水浓缩效果的缺陷，提供一种用于污泥浓缩池进水口的固定挡水 装置。
本发明是通过下述技术方案来解决上述技术问题：
一种用于污泥浓缩池进水口的固定挡水装置，其特点在于，其设于污泥 浓缩池的进水口的下方，其包括一挡板和至少两个横向支撑部，所述横向支 撑部固接于污泥浓缩池的池壁，每个所述横向支撑部的下方均固接一斜向支 撑部，所述斜向支撑部与污泥浓缩池的池壁固接，所述挡板固设于所述横向 支撑部的上方;污泥浓缩池的进水口的延长线在所述挡板所在的平面上形成 一投影区域，所述投影区域被容纳于所述挡板的边缘之内;所述横向支撑部 与污泥浓缩池的池壁之间设有一第一固定板，所述斜向支撑部与污泥浓缩池 的池壁之间设有一第二固定板;所述横向支撑部与所述第一固定板之间、所 述斜向支撑部与所述第二固定板之间均为焊接固定，所述第一固定板与污泥 浓缩池的池壁之间、所述第二固定板与污泥浓缩池的池壁之间均为螺栓固 定;所述横向支撑部垂直于污泥浓缩池的池壁，所述斜向支撑部与所述横向 支撑部之间的夹角为45度。
较佳地，所述挡板与污泥浓缩池的进水口的下边缘的距离为90-110mm。 这样，可以使得进水全部落到挡板上。
较佳地，污泥浓缩池的进水口的上边缘的延长线与所述挡板的交点为所 述投影区域的外边缘，所述投影区域的外边缘与所述挡板的外边缘的距离大 于或者等于50mm。这样，可以使得进水全部落到挡板上。
较佳地，所述投影区域的左边缘与所述挡板的左边缘的距离大于或者等 于50mm，所述投影区域的右边缘与所述挡板的右边缘的距离大于或者等于 50mm。这样，可以使得进水全部落到挡板上。
较佳地，所述挡板上还设有若干个泄压孔，所述泄压孔位于所述投影区 域内。这样，可以减少进水对挡板的冲击力，延长装置的使用寿命。
较佳地，所述横向支撑部和所述斜向支撑部均为角钢。角钢不仅以使得 横向支撑部和斜向支撑部形成对挡板的稳定支撑，满足装置的结构强度要 求，而且角钢相对于其他形式的支撑部其结构更为简单，使装置更为轻巧， 易于安装。
较佳地，所述挡板、所述横向支撑部和所述斜向支撑部的材料均为不锈 钢。这样，使得本装置更耐腐蚀，延长了装置的使用寿命。
本发明的积极进步效果在于：本发明的挡水装置在不改变浓缩池池体结 构和进水方式的前提下，使浓缩池进水得到一定程度的缓冲，使得进水不对 池体底部污泥产生较大的扰动，从而提高泥水的浓缩效果;另外考虑到水流 对挡板的冲击影响，在挡板上设置了泄压孔，以适当减少水流对不锈钢挡板 的冲击力。本发明的挡水装置具有结构紧凑、安装方便、成本低的特点。
