申请日2015.06.24
公开(公告)日2015.09.09
IPC分类号C02F9/14
摘要
本发明的目的是针对于目前农村分散污水处理装置存在的缺陷，提供了一种农村分散污水一体化微动力生态处理装置，属于污水处理领域。该装置包括调节池、水解酸化池、间歇曝气池、沉淀池、储水池、地下渗滤系统和电控系统;调节池的顶端高于水解酸化池、间歇曝气池、沉淀池、储水池、地下渗滤系统的顶端;调节池与水解酸化池连接，水解酸化池与间歇曝气池连接，间歇曝气池与沉淀池连接，沉淀池与储水池连接，储水池与地下渗滤系统连接;电控系统分别与调节池、水解酸化池和间歇曝气池泵连接。该装置适合农村地区的污水特点及经济技术条件，并且为无需专业的技术人员值守、处理效果好、结构紧凑的一体化污水处理装置。

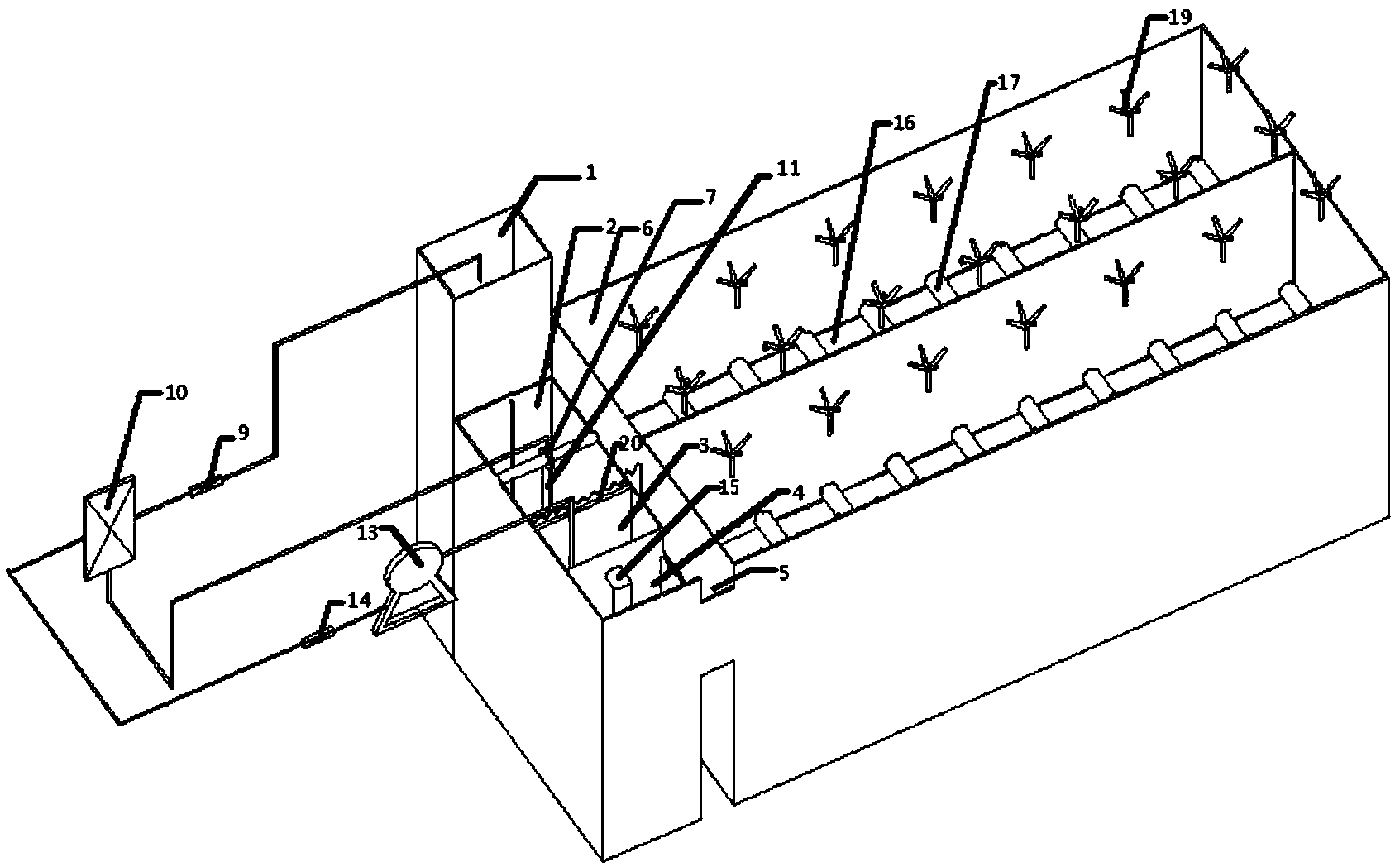

摘要附图
权利要求书
1.一种农村分散污水一体化微动力生态处理装置，其特征在于，包括调节池、 水解酸化池、间歇曝气池、沉淀池、储水池、地下渗滤系统和电控系统;调节池 的顶端高于水解酸化池、间歇曝气池、沉淀池、储水池、地下渗滤系统的顶端;
其中，所述的调节池为无上盖的密封箱体，包含水泵和液体流量计，在池内 设有带滤网的进水口以及出水口，水泵与液体流量计连接;
所述的水解酸化池为无上盖的密封箱体，包含可调速电动搅拌器，在池内设 有进水口和作为出水端的溢流堰;
所述的间歇曝气池为无上盖的密封箱体，包含曝气装置和增氧泵，在池内设 有出水口，曝气装置与增氧泵连接;间歇曝气池为可穿越式;
所述的沉淀池为无上盖的密封箱体，在池内设有进水口和作为出水端的溢流 堰;
所述的储水池为无上盖的密封箱体，在池内设有出水口;
所述的地下渗滤系统为无上盖的密封土柱箱体，箱体上设有入水口，箱体内 部设置有布水管及与布水管垂直的多个散水管，并在散水管下部设置半圆柱形的 不透水槽;
所述调节池与水解酸化池通过水管连接，水解酸化池通过出水端溢流堰与间 歇曝气池连接，间歇曝气池与沉淀池通过水管连接，沉淀池通过出水端溢流堰与 储水池连接，储水池与地下渗滤系统通过水管连接;电控系统分别与调节池的水 泵、水解酸化池的可调速电动搅拌器和间歇曝气池的增氧泵连接。
2.根据权利要求1所述的一种农村分散污水一体化微动力生态处理装置，其 特征在于，所述的水解酸化池的进水口贴于池底内壁;所述间歇曝气池的出水口 位于池体上部;所述沉淀池的进水口位于池体下部;所述间歇曝气池的出水口与 沉淀池的出水端溢流堰平齐。
3.根据权利要求1所述的一种农村分散污水一体化微动力生态处理装置，其 特征在于，所述调节池的水泵位于池内，液体流量计位于池外;所述间歇曝气池 的曝气装置位于池底，增氧泵位于池外。
4.根据权利要求1所述的一种农村分散污水一体化微动力生态处理装置，其 特征在于，所述的水解酸化池内接种来自污水处理厂二沉池的污泥。
5.根据权利要求1所述的一种农村分散污水一体化微动力生态处理装置，其 特征在于，所述间歇曝气池位于沉淀池内部，其池底高于沉淀池池底。
6.根据权利要求1或5所述的一种农村分散污水一体化微动力生态处理装置， 其特征在于，在间歇曝气池内部靠近水解酸化池溢流堰一侧，设置一块与该溢流 堰平行的竖直挡板，挡板下端与曝气池底之间有空隙，上端与曝气池上端平齐。
7.根据权利要求1或5所述的一种农村分散污水一体化微动力生态处理装置， 其特征在于，所述间歇曝气池还设有与曝气装置连接的空气流量计，空气流量计 位于池外。
8.根据权利要求1所述的一种农村分散污水一体化微动力生态处理装置，其 特征在于，所述的曝气装置为盘式微孔曝气器，曝气器底部设置止回阀装置。
9.根据权利要求1所述的一种农村分散污水一体化微动力生态处理装置，其 特征在于，所述的储水池和地下渗滤系统设置为2套，2个储水池由上端设有溢流 堰的挡板隔开，并且储水池在与地下渗滤系统的连接水管处用装有电磁阀的水管 连通，2套地下渗滤系统平行并联。
10.根据权利要求1所述的一种农村分散污水一体化微动力生态处理装置， 其特征在于，所述装置设置在一个箱体内，埋于地下，调节池顶端高出地表面， 水解酸化池、间歇曝气池、沉淀池、地下渗滤系统的顶端与地表平齐，地下渗滤 系统的表层可作为绿化用地，种植地表植物。
说明书
一种农村分散污水一体化微动力生态处理装置
技术领域
本发明属于污水处理领域，特别涉及一种农村分散污水一体化微动力生态处 理装置。
背景技术
随着经济的快速发展，中国水环境污染逐渐从城市扩散到农村。农村污水大 多未经处理直接排放，主要因为在农村地区，农户居住较为分散，污水收集困难， 若排入市政管网进行集中处理，则需要敷设大型的管网系统，价格昂贵，而且污 水的远距离输送将导致污水的渗漏，给地下水带来严重的威胁，此外，农村经济 水平落后，居民环保意识淡薄，对水污染问题不够重视，使得水污染形势更加严 峻。因此，开发有效地污水处理技术处理农村分散污水及其重要。
农村分散污水具有种类多分散广，水质水量波动大，基本不含重金属和有毒 有害物质，含有一定量的氮、磷，可生化性较好等特点。目前，对农村分散污水 处理工艺的研究趋于多样化，但主要包括利用土壤作为收集和排放载体的自然生 态处理系统、利用复杂的生物和物理过程的传统处理系统及小型污水处理装置。 这些工艺大多存在投资和运行费用高、管理复杂、占地面积大、处理效果不尽人 意。此外，小型污水处理装置虽然实现了结构上的一体化，但具有附属设备多、 结构不够紧凑等缺点;工艺微缩后系统的抗冲击能力差;多数装置对有机物有很 好的去除效果，而对于氮、磷则不能达到排放标准，难以实现大规模推广应用。
因此，针对农村分散污水特点以及现有技术存在的管理复杂、处理效果差、 占地面积大的缺点，需要寻求一种适用于农村分散污水净化的无需专业技术人员 值守、处理效果好、结构紧凑的一体化微动力生态处理装置。
发明内容
本发明的目的是针对于目前农村分散污水处理装置存在的缺陷，提供了一种 农村分散污水一体化微动力生态处理装置。该装置适合农村地区的污水特点及经 济技术条件，并且为无需专业的技术人员值守、处理效果好、结构紧凑的一体化 污水处理装置。
一种农村分散污水一体化微动力生态处理装置，包括调节池、水解酸化池、 间歇曝气池、沉淀池、储水池、地下渗滤系统和电控系统;调节池的顶端高于水 解酸化池、间歇曝气池、沉淀池、储水池、地下渗滤系统的顶端;
其中，调节池为无上盖的密封箱体，在调节池内设有带滤网的进水口以及出 水口，调节池还包含将污水输送至水解酸化池的水泵和调节输送量的液体流量计， 水泵和液体流量计连接;该池用于存储和输送污水;
水解酸化池为无上盖的密封箱体，在池内设有进水口和作为出水端的溢流堰， 水解酸化池内设置可调速电动搅拌器;进水口贴于池底内壁;较好的，池内接种 污水处理厂二沉池的污泥;水解酸化池不仅能够起到缓冲作用，而且能够提高污 水可生化性，同时池内接种的污泥为地下渗滤系统脱氮除磷提供必要的生物基础; 出水端的溢流堰，可使液体均匀溢出，从而增大污水与空气的接触面积，增大污水 的空气富氧效果;
间歇曝气池为无上盖的密封箱体，位于沉淀池内部，其池底高于沉淀池池底; 间歇曝气池包含曝气装置和增氧泵，池内设有出水口，曝气装置与增氧泵连接; 出水口位于池体上部，曝气装置位于池底，增氧泵位于池外;间歇曝气池为可穿 越式的，可穿越式为既可以在污水流经间歇曝气池时不对污水进行曝气处理，也 可以在污水流经间歇曝气池时对污水进行曝气处理;在曝气池内部靠近水解酸化 池溢流堰一侧，设置一块与该溢流堰平行的竖直挡板，挡板下端与曝气池底之间 有空隙，上端与曝气池上端平齐，使得水解酸化池处理后的污水从挡板下端与曝 气池底部之间的空隙溢流入曝气池，污水可直接流入曝气池的池底部;该池不仅 能够增加污水的流动性，而且可使污水充分富氧;
较好的，间歇曝气池还设有与曝气装置连接的空气流量计，空气流量计通过 控制增氧泵可灵活控制曝气装置的曝气量;曝气装置为盘式微孔曝气器，曝气器 底部设置止回阀装置，可有效防止污泥堵塞布气管;
沉淀池为无上盖的密封箱体，在池内设有作为出水端的溢流堰和进水口;进 水口位于池体下部，出水端溢流堰与间歇曝气池的出水口平齐;该池用于沉淀污 水中的污泥和杂质;
储水池为无上盖的密封箱体，在池内设有出水口;该池用于为地下渗滤系统 分配水量;
地下渗滤系统为无上盖的密封土柱箱体;箱体上设有入水口，箱体内部设置 有布水管及与布水管垂直的多个散水管，并在散水管下部设置半圆柱形的不透水 槽;该池作为一体化装置的核心单元可深度去除污水中的污染物，尤其具有较好 的脱氮除磷效果;
电控系统用于控制调节池的水泵、水解酸化池的可调速电动搅拌器和间歇曝 气池的增氧泵;
调节池的出水口与水解酸化池的进水口通过水管连接，水解酸化池通过出水 端溢流堰与间歇曝气池连接，间歇曝气池的出水口与沉淀池的入水口通过水管连 接，沉淀池通过出水端溢流堰与储水池连接，储水池的出水口与地下渗滤系统的 进水口通过水管连接;电控系统分别与调节池的水泵、水解酸化池的可调速电动 搅拌器和间歇曝气池的增氧泵连接;
较好的，储水池和地下渗滤系统设置平行2套，2个储水池由上端设有溢流堰 的挡板隔开，并且储水池在与地下渗滤系统的连接水管处用装有电磁阀的水管连 通，2套地下渗滤系统平行并联;一方面两套系统可采用电磁阀控制运行周期，使 系统保持间歇运行状态;另一方面以防一些未预见污水量突然增加，两套系统可 同时运行，有效防止地下渗滤系统处于淹水状态时影响装置处理效果;
更佳的，将整个装置设置在一个箱体内，埋于地下，调节池顶端高出地表面， 并将电控系统、增氧泵、液体流量计安装在地上，当设置空气流量计时也安装在 地上，水解酸化池、间歇曝气池、沉淀池、地下渗滤系统的顶端与地表平齐，地 下渗滤系统的表层可作为绿化用地，种植地表植物。
本发明与现有技术相比，具有以下优点及有益效果：
(1)本发明的正常运行无需专业的技术人员值守，对装置进行日常管理和维 护，对于缺乏专业技术管理人员的农村地区，该装置具有广阔的应用空间;
(2)本发明处理效果好，抗冲击能力强，能够更好的适应农村分散污水水质、 水量变化大的特点，脱氮除磷能力强，出水水质稳定;
(3)本发明是一种集成的一体化污水处理装置，将物化作用与生态作用进行 耦合，具有生态处理特征，充分利用水力学原理，巧妙设计各工艺之间的水力连 接，除调节池利用水泵调节流量外，水流基本靠重力自流，降低一体化装置运行 费用，且本装置构造及工艺流程简单，适合单户或多户共用，从而克服农村分散 污水收集困难的问题，有效减少工程造价投资，实现了水资源的良性循环。
