申请日2015.07.28
公开(公告)日2015.11.18
IPC分类号F24F5/00
摘要

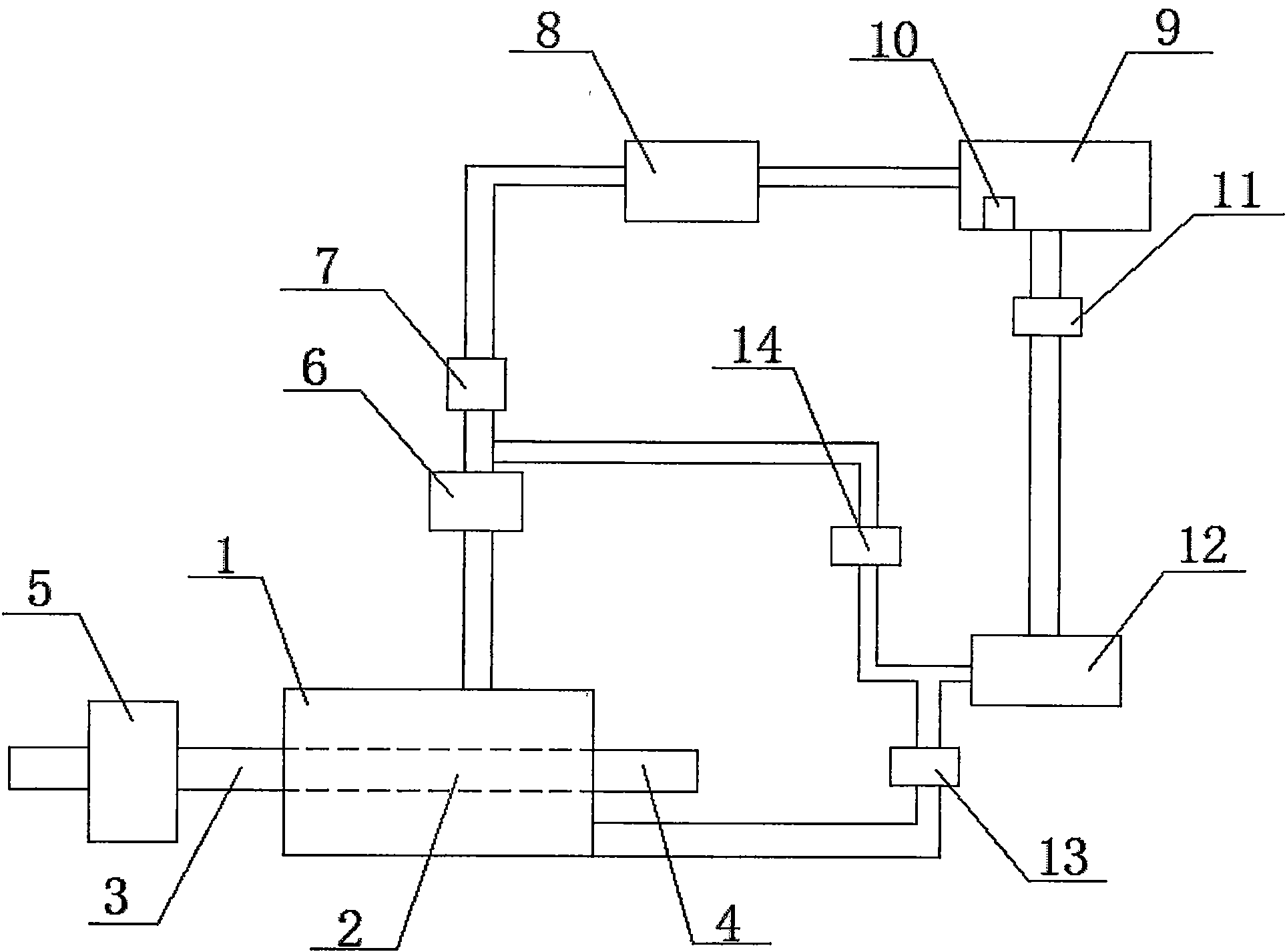

本实用新型公开了一种蓄能式污水源热泵机组，包括蓄能水箱，蓄能水箱的内部设有换热器，换热器的左端设有污水进水管，污水进水管上设有过滤装置，蓄能水箱上还连接有变频泵，变频泵的出水口通过管道连接有空调主机，变频泵与空调主机之间的管道上连接有止回阀，空调主机的另一端通过管道连接有蓄水池，蓄水池内设有温度传感器，蓄水池的出水口通过管道连接有水轮泵，蓄水池与水轮泵之间的管道上设有第一阀门，水轮泵的出水口通过管道分别与蓄能水箱和止回阀的进水口连接，水轮泵与蓄能水箱之间的管道上设有第二阀门，水轮泵与止回阀进水口之间的管道上设有第三阀门。本实用新型结构简单、使用方便，实现污水的回收利用，节能效果好。
权利要求书
1.一种蓄能式污水源热泵机组，包括蓄能水箱(1)，其特征在于，所述蓄能水箱(1) 的内部设有换热器(2)，所述换热器(2)的左端设有污水进水管(3)，换热器(2)的 右端设有污水出水管(4)，所述污水进水管(3)上设有过滤装置(5)，蓄能水箱(1) 上还连接有变频泵(6)，所述变频泵(6)的出水口通过管道连接有空调主机(8)，所 述变频泵(6)与空调主机(8)之间的管道上连接有止回阀(7)，所述空调主机(8)的 另一端通过管道连接有蓄水池(9)，所述蓄水池(9)内设有温度传感器(10)，蓄水池 (9)的出水口通过管道连接有水轮泵(12)，蓄水池(9)与水轮泵(12)之间的管道上 设有第一阀门(11)，所述水轮泵(12)的出水口通过管道分别与蓄能水箱(1)和止回 阀(7)的进水口连接，水轮泵(12)与蓄能水箱(1)之间的管道上设有第二阀门(13)， 水轮泵(12)与止回阀(7)进水口之间的管道上设有第三阀门(14)。
2.根据权利要求1所述的一种蓄能式污水源热泵机组，其特征在于，所述水轮泵(12) 由水轮机和水泵组成。
3.根据权利要求1所述的一种蓄能式污水源热泵机组，其特征在于，所述温度传感器 (10)、第一阀门(11)、第二阀门(13)和第三阀门(14)均与外部的控制装置连接。
说明书
一种蓄能式污水源热泵机组
技术领域
本实用新型涉及热泵技术领域，具体是一种蓄能式污水源热泵机组。
背景技术
水源热泵系统是与地表水进行热交换的地热换热系统，通过输入少量的高位电能，实 现低位热能向高位热能的转移。水体分别作为冬季热泵供暖的热源和夏季空调的冷源，即 在夏季将建筑物中的热量“取”出来，释放到水体中去，由于水源温度低，所以可以高效 地带走热量，以达到夏季给建筑物室内制冷的目的;而冬季，则是通过污水源热泵机组组， 从水源中“提取”热能，送到建筑物中采暖，由于热泵机房与水源水面之间的存在一定的 高度差，需要用变频泵将水抽取到换热器中进行热交换，所述选取变频泵的扬程必须大于 热泵机房中换热器的高度，这会制约水源热泵技术的应用。现有水源热泵技术中，经过换 热器后的冷却水通常是直接排回到原水源中，这样白白浪费了所述冷却水的重力势能，水 能量也没有得到充分的利用，同时也造成了电能的浪费，而且生产或生活污水中蕴含大量 的冷量或热量，通常情况下仅能白白的流放，如何回收利用这些能量已经成为当今热门研 究方向。
实用新型内容
本实用新型的目的在于提供一种结构简单、使用方便的蓄能式污水源热泵机组，以解 决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种蓄能式污水源热泵机组，包括蓄能水箱，所述蓄能水箱的内部设有换热器，所述 换热器的左端设有污水进水管，换热器的右端设有污水出水管，所述污水进水管上设有过 滤装置，蓄能水箱上还连接有变频泵，所述变频泵的出水口通过管道连接有空调主机，所 述变频泵与空调主机之间的管道上连接有止回阀，所述空调主机的另一端通过管道连接有 蓄水池，所述蓄水池内设有温度传感器，蓄水池的出水口通过管道连接有水轮泵，蓄水池 与水轮泵之间的管道上设有第一阀门，所述水轮泵的出水口通过管道分别与蓄能水箱和止 回阀的进水口连接，水轮泵与蓄能水箱之间的管道上设有第二阀门，水轮泵与止回阀进水 口之间的管道上设有第三阀门。
作为本实用新型进一步的方案：所述水轮泵由水轮机和水泵组成。
作为本实用新型再进一步的方案：所述温度传感器、第一阀门、第二阀门和第三阀门 均与外部的控制装置连接。
与现有技术相比，本实用新型的有益效果是：设有蓄能水箱，通过蓄能的手段，延长 了热交换时间，增大了换热量。由于污水24小时流动，所以只要有温差，污水时刻与蓄 能水箱中的媒介水进行热交换，大容量水体就在非工作时间升温或降温，进而达到蓄能的 作用，也回收了污水中的能量，实现了污水回收利用。增加蓄水池和水轮泵，换热后的冷 却水排入蓄水池，由于蓄水池液面和水源水面之间的存在高度差，蓄水池内的水冲击水轮 泵中的转轮，带动转轮旋转的同时驱动水轮泵中的水泵提水，水轮泵的出水再并入水源热 泵的取水系统，这样实现了回收冷却水的部分重力势能，由于水轮泵能够提取一定量的水， 此时变频泵与现有技术相比可以降低工作功率，提高了系统的能量利用率。设有温度传感 器，这样水温就可以得到控制，如夏季，可以经控制装置把水温设定到某个值，当温度传 感器探测到的水温未达到这个值时，第二阀门关闭，第三阀门打开，从蓄水池流出的水经 管道回流再次被空调主机利用，当水温达到所设定的值时，控制装置控制第二阀门打开， 水被排到蓄能水箱中，这样水的能量就可以得到充分的利用，达到节水的目的。
