申请日2015.07.28
公开(公告)日2015.09.30
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水净化模拟装置，包括箱体、进水口及出水口，箱体左侧靠后位置设置有进水口，箱体右侧靠上位置设置有出水口;箱体内从左到右依次设置有第一隔板、第二隔板、第三隔板及第四隔板，且将箱体从左到右分割成为沉积室、厌氧室、第一好氧室、第二好氧室及沉淀排水室，沉积室、厌氧室、第一好氧室及第二好氧室的底面依次升高;第一隔板与第三隔前端设有通流口，第二隔板与第四隔板后端也设有通流口;第二好氧室内对称设置有卡槽，卡槽内安装有能上下滑动的导流板;沉淀排水室内设置有斜板。本新型结构设计合理，操作简单，使用方便，功能齐全等特点，能清晰的模拟出污水净化的过程。
权利要求书
1.一种污水净化模拟装置，包括箱体、进水口及出水口，其特征在于，所述箱体左侧靠后位置设置有进水口，所述箱体右侧靠上位置设置有出水口;所述箱体内从左到右依次设置有第一隔板、第二隔板、第三隔板及第四隔板，且将箱体从左到右分割成为沉积室、厌氧室、第一好氧室、第二好氧室及沉淀排水室，所述沉积室、厌氧室、第一好氧室及第二好氧室的底面依次升高;所述第一隔板与第三隔前端设有通流口，所述第二隔板与第四隔板后端也设有通流口;所述第二好氧室内对称设置有卡槽，所述卡槽内安装有能上下滑动的导流板;所述沉淀排水室内设置有斜板，所述斜板一端连接于沉淀排水室的底面，另一端连接于沉淀排水室的右侧内壁上且位于出水口下方;所述箱体上端右侧设置有热水器，所述热水器左端连接有水管，所述水管分别与厌氧室、第一好氧室及第二好氧室的上端相连通;所述厌氧室、第一好氧室及第二好氧室的前端上部及底部均开有出水孔，所述所述厌氧室、第一好氧室及第二好氧室前端上部的出水孔与节水阀固定连接，所述厌氧室、第一好氧室及第二好氧室前端底部的出水孔与出水阀定连接。
2.根据权利要求1所述的污水净化模拟装置，其特征在于，所述厌氧室、第一好氧室及第二好氧室前端上部的出水孔的下方均设有平板，且与平板的上表面相切。
3.根据权利要求1所述的污水净化模拟装置，其特征在于，所述出水孔位圆孔。
4.根据权利要求1所述的污水净化模拟装置，其特征在于，所述沉积室、厌氧室、第一好氧及第二好氧室中相邻两腔的底面高度差为15-30厘米。
说明书
一种污水净化模拟装置
技术领域
本实用新型涉及一种模拟实验装置，具体是一种污水净化模拟装置。
背景技术
在当今社会水之源的净化越来越受到人们的重视，但在建造污水净化设备时存在着成本好、施工困难、耗时久等问题，而通过模拟实验可以分析该设备是否具有净化功能、净化效率、施工难度问题，为此污水净化模拟装置越来越受到人们的欢迎。
实用新型内容
本实用新型的目的在于提供一种污水净化模拟装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

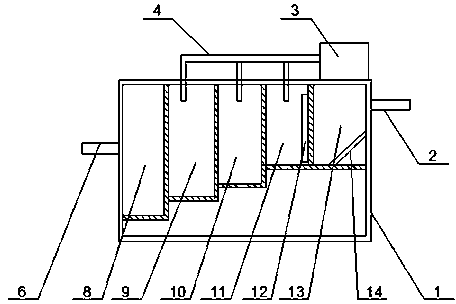

一种污水净化模拟装置，包括箱体、进水口及出水口，所述箱体左侧靠后位置设置有进水口，所述箱体右侧靠上位置设置有出水口;所述箱体内从左到右依次设置有第一隔板、第二隔板、第三隔板及第四隔板，且将箱体从左到右分割成为沉积室、厌氧室、第一好氧室、第二好氧室及沉淀排水室，所述沉积室、厌氧室、第一好氧室及第二好氧室的底面依次升高;所述第一隔板与第三隔前端设有通流口，所述第二隔板与第四隔板后端也设有通流口;所述第二好氧室内对称设置有卡槽，所述卡槽内安装有能上下滑动的导流板;所述沉淀排水室内设置有斜板，所述斜板一端连接于沉淀排水室的底面，另一端连接于沉淀排水室的右侧内壁上且位于出水口下方;所述箱体上端右侧设置有热水器，所述热水器左端连接有水管，所述水管分别与厌氧室、第一好氧室及第二好氧室的上端相连通;所述厌氧室、第一好氧室及第二好氧室的前端上部及底部均开有出水孔，所述所述厌氧室、第一好氧室及第二好氧室前端上部的出水孔与节水阀固定连接，所述厌氧室、第一好氧室及第二好氧室前端底部的出水孔与出水阀定连接。
作为本实用新型进一步的方案：所述厌氧室、第一好氧室及第二好氧室前端上部的出水孔的下方均设有平板，且与平板的上表面相切。
作为本实用新型再进一步的方案：所述出水孔位圆孔。
作为本实用新型再进一步的方案：所述沉积室、厌氧室、第一好氧及第二好氧室中相邻两腔的底面高度差为15-30厘米。
与现有技术相比，本实用新型的有益效果是：本实用新型尽可能拉长废水在沉积室、厌氧室、第一好氧室、第二好氧室及沉淀排水室中的行进距离，使沉淀净化更充分;在沉积室、厌氧室、第一好氧室及第二好氧室底面设为阶梯状，使底部的污泥不会被水流带动，从而不影响沉淀效果;热水器将热水送入厌氧室、第一好氧室及第二好氧室内，提高厌氧室、第一好氧室及第二好氧室内污水的温度，促进厌氧微生物及好氧微生物的生长繁殖，加快厌氧处理及好氧处理的速度，提高污水处理的效率，提高净化效果;由于第一隔板、第二隔板、第三隔板及第四隔板上均设有通流孔，使污水可以在沉积室、厌氧室、第一好氧室、第二好氧室及沉淀排水室之间流通;在厌氧室、第一好氧室、第二好氧室底部均设有出水孔，出水阀与厌氧室、第一好氧室、第二好氧室底部底部的出水孔固定连接，使污水净化模拟装置内的空气及水流可以自由流通;在第二好氧室底部的内壁上设有对称的卡槽，卡槽内安装有导流板，且导流板可以上下移动，使第二好氧室底部产生独立的循环体系;出水孔之间相互连接可以产生多个内循环，使污水的净化更加彻底;斜板位于出水口的下方，使沉淀排水室内残留的杂质沉淀在一处，以便于排出。
综上所述，本新型结构设计合理，操作简单，使用方便，功能齐全等特点，能清晰的模拟出污水净化的过程。
