申请日2015.07.29
公开(公告)日2016.03.09
IPC分类号B65F3/14
摘要
本实用新型公开了一种压缩式垃圾车的污水收集装置，所述压缩式垃圾车包括垃圾箱和位于所述垃圾箱后部的填装部，所述污水收集装置包括设置在所述填装部下方的污水箱，所述污水收集装置还包括：导流部，导流部包括：填装部凹槽、填装部直板、以及导流板;在所述填装部凹槽且与所述污水箱相对的底部设置的第一溢流孔，在所述填装部直板上且位于所述导流板上方设置的第二溢流孔;所述导流板自由端的水平位置高度高于所述第二溢流孔的水平位置高度。根据本实用新型实施例的污水收集装置能够防止车辆运输过程中部分污水从所述垃圾箱和所述填装部之间的缝隙中洒落，能有效地避免污水再次外溢而造成的二次污染的现象。
权利要求书

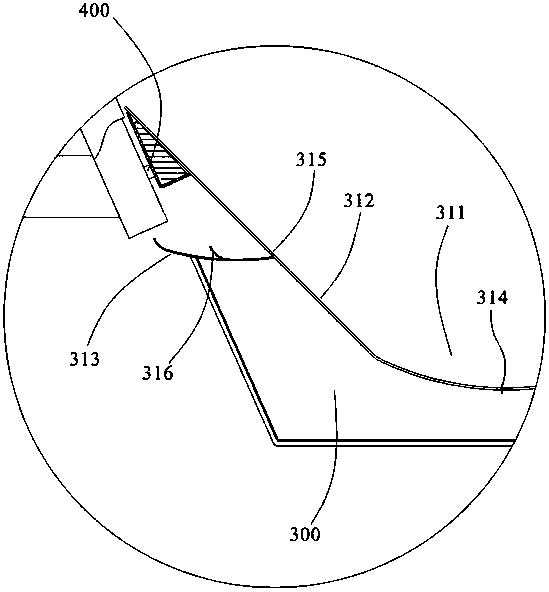

1.一种压缩式垃圾车的污水收集装置，所述压缩式垃圾车包括垃圾箱和位于所述垃圾箱后部的填装部，所述污水收集装置包括设置在所述填装部下方的污水箱，其特征在于，所述污水收集装置还包括：可将污水引导入所述污水箱中的导流部，所述导流部包括：
设置在填装部底部的且位于所述污水箱上方的填装部凹槽;
连接所述填装部凹槽的一端部且斜向上向所述垃圾箱延伸的填装部直板;
以及，从所述填装部直板的下端部斜向上朝所述垃圾箱的一侧延伸的导流板;
在所述填装部凹槽且与所述污水箱相对的底部设置的第一溢流孔，在所述填装部直板上且位于所述导流板上方设置的第二溢流孔;
所述导流板自由端的水平位置高度高于所述第二溢流孔的水平位置高度。
2.根据权利要求1所述的压缩式垃圾车的污水收集装置，其特征在于，所述导流部还包括底边焊接在所述导流板上的过滤板，所述过滤板的底部开有通孔,所述导流板自由端的水平置高度高于所述通孔的水平位置高度。
3.根据权利要求2所述的压缩式垃圾车的污水收集装置，其特征在于，所述通孔可为多个，且设置在所述过滤板与所述导流板的交接处。
4.根据权利要求1所述的压缩式垃圾车的污水收集装置，其特征在于，所述导流板的下端面与所述污水箱的外框密封连接。
5.根据权利要求1所述的压缩式垃圾车的污水收集装置，其特征在于，所述导流板的自由端延伸超过所述垃圾箱与所述填装部的连接处。
6.根据权利要求1所述的压缩式垃圾车的污水收集装置，其特征在于，所述导流板为弧面，且圆心设置在所述填装部的一侧。
7.根据权利要求1所述的压缩式垃圾车的污水收集装置，其特征在于，所述导流板可为自由端斜向上的直板或折弯板。
8.根据权利要求1所述的压缩式垃圾车的污水收集装置，其特征在于，所述第一溢流孔和所述第二溢流孔均为多个。
9.一种压缩式垃圾车，其特征在于，所述压缩式垃圾车包括权利要求1-8中任意一项所述的压缩式垃圾车的污水收集装置。
说明书
一种压缩式垃圾车的污水收集装置及垃圾车
技术领域
本实用新型涉及一种导流装置，尤其涉及一种压缩式垃圾车的污水收集装置及垃圾车。
背景技术
现有压缩式垃圾车为防止在其填装部和垃圾箱的连接处出现污水滴漏的问题，一般是在填装部和垃圾箱的连接处贴装密封条，在实际使用中，密封条由于接触环境恶劣容易老化，因此垃圾中的污水常会从密封条处向外滴漏，或结构设计上在填装部和垃圾箱设置有污水收集装置，但在车辆颠簸、下坡等工况下，污水容易从收集装置溢出，使得城市的道路受到垃圾污水的二次污染。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的上述技术问题之一。为此，本实用新型提出一种压缩式垃圾车的污水收集装置，该污水收集装置能够防止车辆在运输过程中部分污水从所述垃圾箱和填装部之间的缝隙中洒落，有效地收集这部分污水，能有效地避免污水再次外溢而造成的二次污染。
为实现上述目的，根据本实用新型的实施例提出一种压缩式垃圾车的污水收集装置，所述压缩式垃圾车包括垃圾箱和位于所述垃圾箱后部的填装部，所述污水收集装置包括设置在所述填装部下方的污水箱，其特征在于，所述污水收集装置还包括：可将污水引导入所述污水箱中的导流部，所述导流部包括：设置在填装部底部的且位于所述污水箱上方的填装部凹槽;连接所述填装部凹槽的一端部且斜向上向所述垃圾箱延伸的填装部直板;以及，从所述填装部直板的下端部斜向上朝所述垃圾箱的一侧延伸的导流板;在所述填装部凹槽且与所述污水箱相对的底部设置的第一溢流孔，在所述填装部直板上且位于所述导流板上方设置的第二溢流孔;所述导流板自由端的水平位置高度高于所述第二溢流孔的水平位置高度。
另外，根据本实用新型上述实施例的污水收集装置还可以具有如下附加的技术特征：
进一步地，所述导流部还包括底边焊接在所述导流板上的过滤板，所述过滤板的底部开有通孔,所述导流板自由端的水平置高度高于所述通孔的水平位置高度。
更进一步地，所述通孔可为多个，且设置在所述过滤板与所述导流板的交接处。
进一步地，所述导流板的下端面与所述污水箱的外框密封连接。
进一步地，所述导流板的自由端延伸超过所述垃圾箱与所述填装部的连接处。
进一步地，所述导流板为弧面，且圆心设置在所述填装部的一侧。
进一步地，所述导流板可为自由端斜向上的直板或折弯板。
进一步地，所述第一溢流孔和所述第二溢流孔均为多个。
根据本实用新型另一方面的压缩式垃圾车，包括上述的污水收集装置。由于上述的污水收集装置具有上述的有益效果，所以具有该污水收集装置的车辆可以有效防止车辆在颠簸、急刹、下坡等工况下所述污水箱内部污水发生晃动而溢出的现象，有效解决污水的二次污染问题。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践中了解到。
