申请日2015.07.16
公开(公告)日2015.10.07
IPC分类号C02F9/04
摘要
本发明公开一种化工废水处理池，为长方体的池体，所述池体的上方设有密封盖和废水进口，所述废水进口的池体的底部设有缓冲液输入口，所述池体的尾端上部设有排液口，所述池体的底部设有多个直立的竖板，所述的竖板上设有过滤筛网与密封盖相连接，所述密封盖上设有伸到竖板侧方中部位置的搅拌器。本发明克服了现有技术废水与缓冲液混合不彻底、各段混合液相互污染、设备维护不方便等问题，具有省时省力、维护方便、工作效率高的优点。
权利要求书

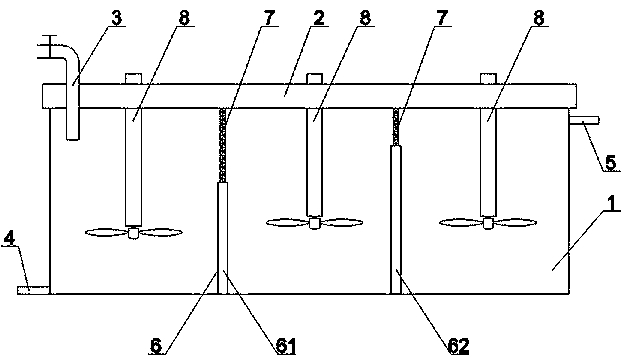

1.一种化工废水处理池，所述的化工废水处理池为长方体的池体(1)，所述池体(1)的上方设有密封盖(2)和废水进口(3)，所述废水进口(3)的池体(1)的底部设有缓冲液输入口(4)，所述池体(1)的尾端上部设有排液口(5)，其特征在于：所述池体(1)的底部设有多个直立的竖板(6)，所述的竖板(6)上设有过滤筛网(7)与密封盖(2)相连接，所述密封盖(2)上设有伸到竖板(6)侧方中部位置的搅拌器(8)。
2.根据权利要求1所述的一种化工废水处理池，其特征在于：所述竖板(6)包括第一竖板(61)、第二竖板(62)，所述第一竖板(61)的高度小于第二竖板(62)的高度。
3.根据权利要求1所述的一种化工废水处理池，其特征在于：所述搅拌器(8)与密封盖(2)为可拆卸连接。
说明书
一种化工废水处理池
技术领域
本发明涉及化工废水处理领域，特别是指一种化工废水处理池。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。工业废水处理方法按其作用原理可分为四大类，即物理处理法、化学处理法、物理化学处理法和生物处理法。
化学法为化工企业常用的处理废水的方法之一，通过向废水中加入缓冲液中和化工废水中的污染元素，转化成无污染物任何毒害作用的中性无机盐;处理效率高;但是日常使用的化学法处理化工废水的处理池，由于池体结构较为简单，废水在进入处理池后无法与缓冲液充分混合，从而导致含有少量为处理完全的污染元素经处理池排液口排出，从而产生污染，不利于化工行业的绿色生产。
发明专利《一种化工废水多段处理池》(专利号：ZL201310327689.4)，其技术方案虽然克服了以上所述的问题，但其技术方案还存在废水与缓冲液混合不彻底、各段混合液相互污染、设备维护不方便等问题。
发明内容
本发明要解决的问题是克服背景技术中的不足，提供一种化工废水处理池，这种化工废水处理池，克服了废水与缓冲液混合不彻底、各段混合液相互污染、设备维护不方便等问题。
为解决上述问题，本发明采取以下技术方案：
本发明的一种化工废水处理池，为长方体的池体，所述池体的上方设有密封盖和废水进口，所述废水进口的池体的底部设有缓冲液输入口，所述池体的尾端上部设有排液口，所述池体的底部设有多个直立的竖板，所述的竖板上设有过滤筛网与密封盖相连接，所述密封盖上设有伸到竖板侧方中部位置的搅拌器。
进一步地，所述竖板包括第一竖板、第二竖板，所述第一竖板的高度小于第二竖板的高度。
进一步地，所述搅拌器与密封盖为可拆卸连接。
与现有技术相比，本发明具有的有益效果是：
本发明的化工废水处理池，设置直立的竖板，并将搅拌器设置在竖板侧方的中部位置，使得废水在落入池底的过程中就与缓冲液得到进一步的充分混合，而且竖板形成的空间开阔，没有死角，便于混合液的充分流动，充分混合的混合液经竖板上方的过滤筛网进入到下一段混合池。
本发明的化工废水处理池，设置的竖板高度逐渐增加，可防止过滤到下一段的混合液倒流进入上一段过滤池，避免了各段混合液之间的相互污染，进一步提升了废水处理效果。
本发明的化工废水处理池，在密封盖的下端设置可拆卸的搅拌器，相比现有技术在池底设置旋转搅拌器，极大方便了对搅拌器的维护保养，省时省力，提高了工作效率。
