申请日2015.07.29
公开(公告)日2016.01.20
IPC分类号C02F11/12
摘要
本实用新型涉及一种污泥快速风干机，所述污泥快速风干机从上至下依次包括上箱体、下箱体和支撑脚，所述下箱体内包括一个以上的污泥切割体，所述的污泥切割体包括进料螺旋、飞刀、第二转轴和出料螺旋，所述的进料螺旋、飞刀和出料螺旋安装在第二转轴上。本实用新型提出的一种污泥快速风干机可实现标准化、自动化流水线式的生产，具有耗能低，污泥含水率少，成本低，处理污泥能力大，可连续工作，极大降低成本，提高生产率，具有较好的经济技术效益，并确保处理后污泥的含水率达到国家标准。
权利要求书
1.一种污泥快速风干机，其特征在于所述污泥快速风干机从上至下依次包括上箱体、下箱体和支撑脚，所述下箱体内包括一个以上的污泥切割体，所述的污泥切割体包括进料螺旋、飞刀、第二转轴和出料螺旋，所述的进料螺旋、飞刀和出料螺旋安装在第二转轴上。
2.根据权利要求1所述的污泥快速风干机，其特征在于所述上箱体外部设置有进料斗、吊耳、热风入口和尾气排放口。
3.根据权利要求2所述的污泥快速风干机，其特征在于所述吊耳设置于所述上箱体顶部，且数量为1个以上。
4.根据权利要求1所述的污泥快速风干机，其特征在于所述下箱体外部设置有减速机、第一转轴和出料口。
5.根据权利要求4所述的污泥快速风干机，其特征在于所述第一转轴下还设置有带座轴承。
6.根据权利要求1所述的污泥快速风干机，其特征在于所述飞刀等间隔均匀布设在所述第二转轴两侧，且数量为2个以上。
说明书
一种污泥快速风干机
技术领域
本实用新型涉及一种污泥快速风干机。属于污水处理领域，可适用于污泥的风干处理。
背景技术
在污水处理过程中有大量的污泥产生。污泥含水率问题长期以来始终是业内的一个难点。国家标准要求污泥的含水率必须在60%以下才能外运处理。可现有的污泥处理设备很难做到处理后的污泥含水率小于60%。目前我国的污泥干化方式主要有：堆肥干化、生物干化、石灰干化、加热干化、水热干化、太阳能干化等。各种方法各有其优缺点，热能干化、水热干化成本较高，风干化成本较低，但需要的时间成本较长。
目前的污泥风干法需要较长时间是因为污泥风干时，污泥表面容易很快结皮，使得污泥内部水份迁移极慢。如果有足够的污泥摊铺面积，其风干速度将会得到极大提高。但将污泥摊成薄片晾干，占地面积过大而难以实现，还容易造成二次污染。因此如何使传统的污泥快速风干化一直是一个业内难题。
现在也有一些污泥风干设备在一定的情况下取得了较好的效果，但仍存在上述的一些问题。综上所述，为解决现有技术中存在的风干速度慢、耗能高、容易造成二次污染等问题，目前亟需发明一种可实现标准化、自动化流水线式的生产，具有耗能低，污泥含水率少，成本低，处理污泥能力大，可连续工作的新型污泥快速风干机。
实用新型内容
本实用新型提出一种可实现标准化、自动化流水线式的生产，具有耗能低，污泥含水率少，成本低，处理污泥能力大，可连续工作的新型污泥快速风干机，解决了现有技术中存在的风干速度慢、耗能高、容易造成二次污染等问题。
本实用新型的技术方案是这样实现的：

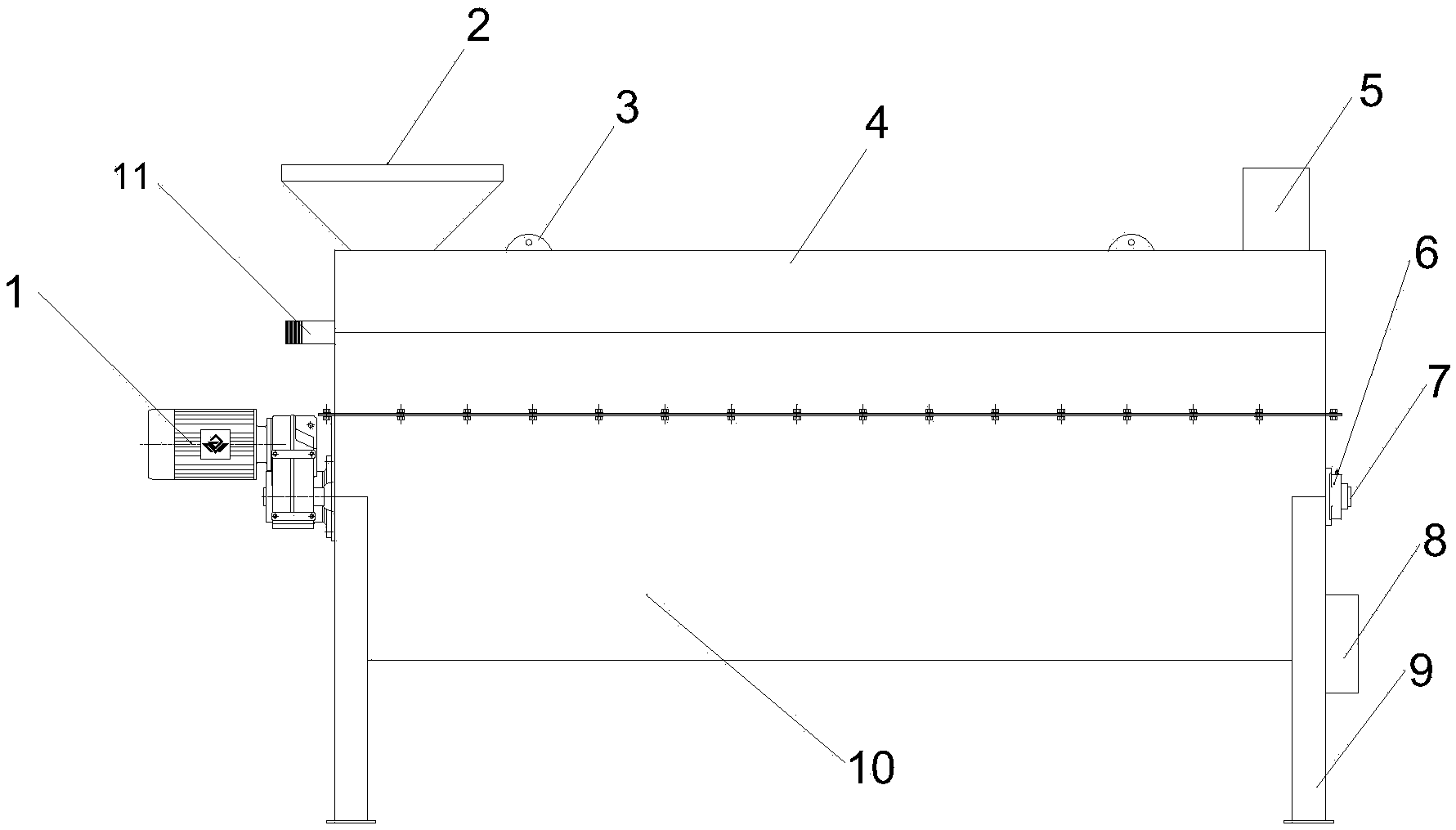

一种污泥快速风干机，其特征在于所述污泥快速风干机从上至下依次包括上箱体、下箱体和支撑脚，所述下箱体内包括一个以上的污泥切割体，所述的污泥切割体包括进料螺旋、飞刀、第二转轴和出料螺旋，所述的进料螺旋、飞刀和出料螺旋安装在第二转轴上。
进一步地，所述上箱体外部设置有进料斗、吊耳、热风入口和尾气排放口。
上述吊耳设置于所述上箱体顶部，且数量为1个以上。
所述下箱体外部设置有减速机、第一转轴和出料口。
上述第一转轴下还设置有带座轴承。
所述飞刀等间隔均匀布设在所述第二转轴两侧，且数量为2个以上。
本实用新型具有以下的特点和有益效果：
本实用新型中污泥快速风干机采用风干的方式降低污泥含水率，耗能低。由于污泥是定量投进进料斗的，污泥在污泥快速风干机里的存量不大，所以主体设备所需的动力低。污泥快速风干机体积小，占地面积小，可连续工作，处理污泥能力大，可实现污泥含水率在60%以下，且污泥的含水率可根据需求，手动调整。污泥在密封的污泥快速风干机中进行切割和风干，所释放的尾气通过尾气排放口进行到其他设备中，污染小。
