申请日2015.07.29
公开(公告)日2016.01.20
IPC分类号D06B23/20
摘要
本实用新型涉及一种甲苯抽出机废水收集循环使用系统，包括水封槽，水封槽上设置进水管道，水封槽内设置牵引辊，牵引辊上绕设基布;其特征是：在所述水封槽的下方设置接水盘，接水盘的底部通过第一管道连接过滤器，过滤器通过第二管道连接储水槽，储水槽通过第三管道和循环水泵连接水封槽。在所述进水管道的出水端设置第一阀体。在所述第三管道的出水端分别设置第二阀体。在所述接水盘出水端的第一管道上设置第三阀体。本实用新型所述甲苯抽出机废水收集循环使用系统，能够减少废水排放，减少资源消耗，降低对环境的影响。
权利要求书

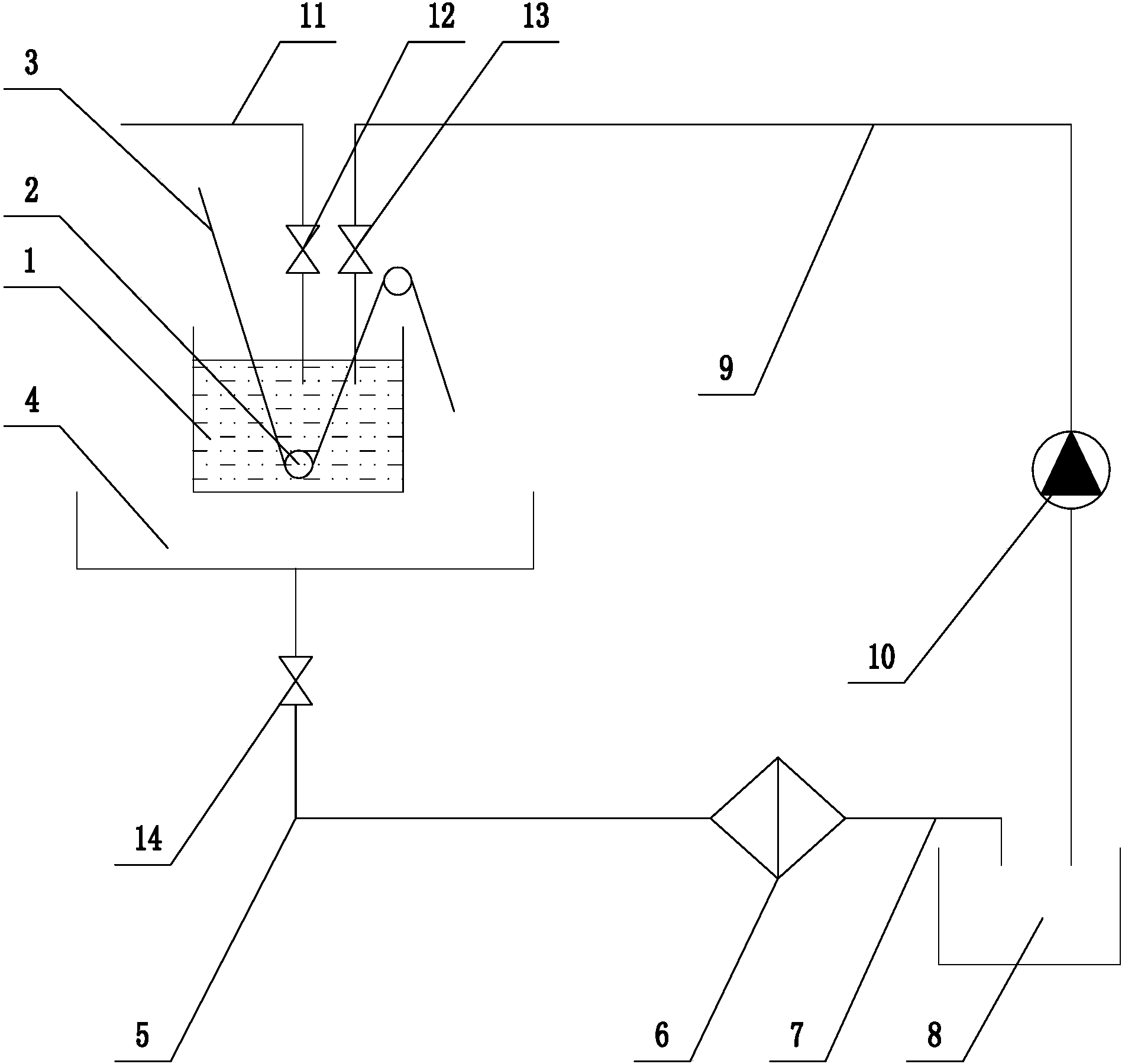

1.一种甲苯抽出机废水收集循环使用系统，包括水封槽(1)，水封槽(1)上设置进水管道(11)，水封槽(1)内设置牵引辊(2)，牵引辊(2)上绕设基布(3);其特征是：在所述水封槽(1)的下方设置接水盘(4)，接水盘(4)的底部通过第一管道(5)连接过滤器(6)，过滤器(6)通过第二管道(7)连接储水槽(8)，储水槽(8)通过第三管道(9)和循环水泵(10)连接水封槽(1)。
2.如权利要求1所述的甲苯抽出机废水收集循环使用系统，其特征是：在所述进水管道(11)的出水端设置第一阀体(12)。
3.如权利要求1所述的甲苯抽出机废水收集循环使用系统，其特征是：在所述第三管道(9)的出水端分别设置第二阀体(13)。
4.如权利要求1所述的甲苯抽出机废水收集循环使用系统，其特征是：在所述接水盘(4)出水端的第一管道(5)上设置第三阀体(14)。
说明书
甲苯抽出机废水收集循环使用系统
技术领域
本实用新型涉及一种甲苯抽出机废水收集循环使用系统，属于合成革制造装置技术领域。
背景技术
合成革制造过程中，需将超纤基布送入甲苯抽出机中含甲苯的浸渍槽，将海岛纤维中的低密度聚乙烯溶解出来;再采用水洗工艺去除甲苯。去除甲苯时需要使用到水封装，目前，甲苯抽出机排放的水封装里的水，一台甲苯抽出机每天排放的水约有几吨，这些水目前工厂都是直接作为废水排放，消耗了大量的资源，对环境也存在影响。
发明内容
本实用新型的目的是克服现有技术中存在的不足，提供一种甲苯抽出机废水收集循环使用系统，减少废水排放，减少资源消耗，降低对环境的影响。
按照本实用新型提供的技术方案，所述甲苯抽出机废水收集循环使用系统，包括水封槽，水封槽上设置进水管道，水封槽内设置牵引辊，牵引辊上绕设基布;其特征是：在所述水封槽的下方设置接水盘，接水盘的底部通过第一管道连接过滤器，过滤器通过第二管道连接储水槽，储水槽通过第三管道和循环水泵连接水封槽。
进一步的，在所述进水管道的出水端设置第一阀体。
进一步的，在所述第三管道的出水端分别设置第二阀体。
进一步的，在所述接水盘出水端的第一管道上设置第三阀体。
本实用新型所述甲苯抽出机废水收集循环使用系统，能够减少废水排放，减少资源消耗，降低对环境的影响。
