申请日2015.07.16
公开(公告)日2015.11.18
IPC分类号F24D3/18
摘要
一种梯级油田污水余热供热系统，包括污水泵、清水循环泵、油田污水管线、一级污水换热器、二级污水换热器、机组清水泵、水源热泵机组，所述的油田污水管线上安有污水泵，污水泵的污水出口与一级污水换热器的污水入口连接，一级污水换热器的清水出口通过管线与清水循环泵连接，清水循环泵的另一端与供暖主管线连接，一级污水换热器的污水出水口与二级污水换热器的污水入口通过管线连接，二级污水换热器经机组清水泵与水源热泵机组连接，水源热泵机组的另一端与供暖主管线连接。优点是：节省了大量能源，并有利于环保，用水源热泵机组二次提热，能效高达5以上，而传统的燃气锅炉能效不到1，有的用吸收式机组能效也不过2左右。
权利要求书

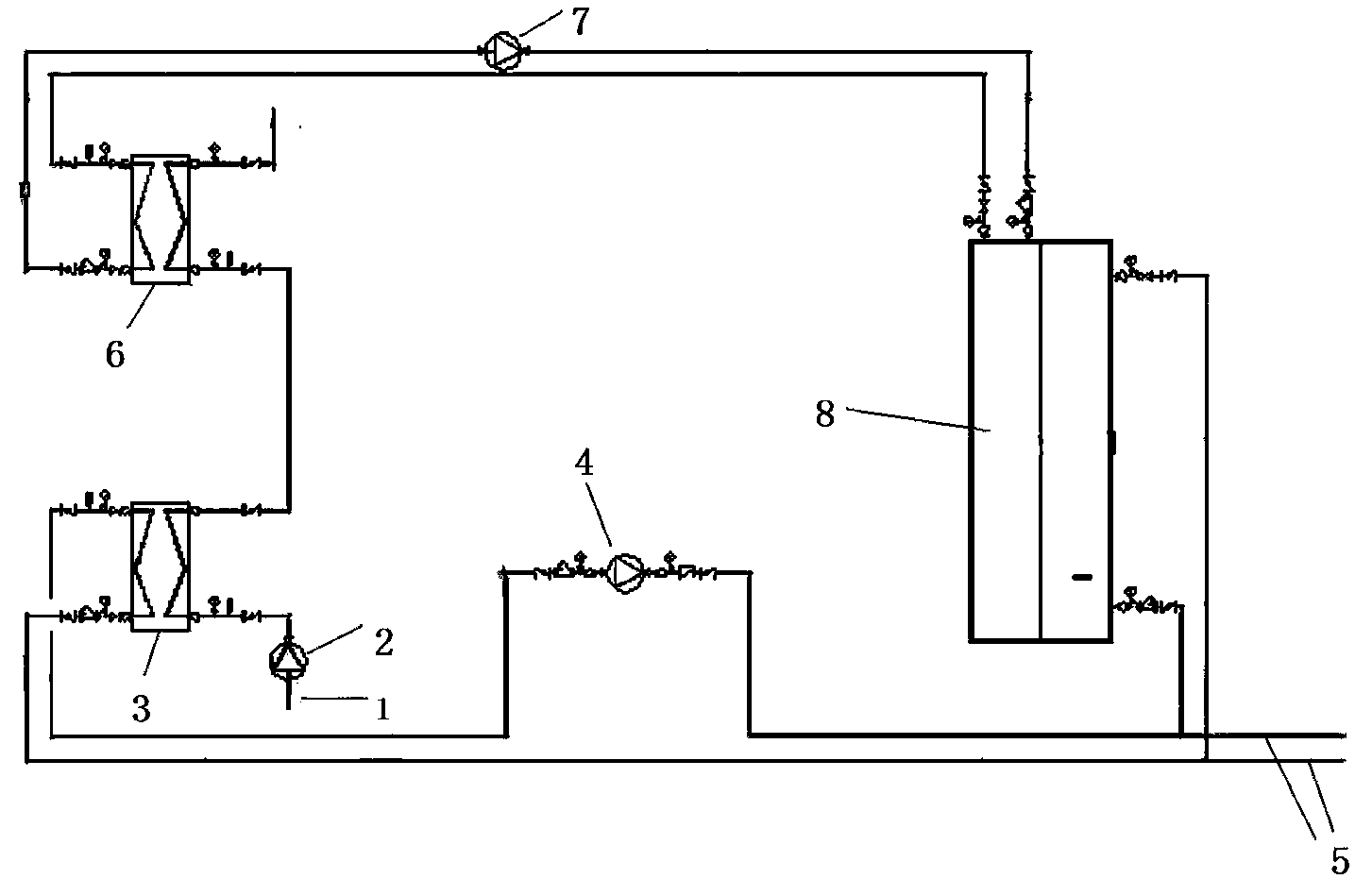

1.一种梯级油田污水余热供热系统，包括污水泵、清水循环泵、油田污水管线、一级污水换热器、二级污水换热器、机组清水泵、水源热泵机组，其特征在于：所述的油田污水管线上安有污水泵，污水泵的污水出口与一级污水换热器的污水入口连接，一级污水换热器的清水出口通过管线与清水循环泵连接，清水循环泵的另一端与供暖主管线连接，一级污水换热器的污水出水口与二级污水换热器的污水入口通过管线连接，二级污水换热器经机组清水泵与水源热泵机组连接，水源热泵机组的另一端与供暖主管线连接。
说明书
一种梯级油田污水余热供热系统
技术领域
本实用新型涉及集中供暖系统，尤其涉及一种梯级油田污水余热供热系统。
背景技术
油田在生产过程中产生大量含油污水，这些含油污水的温度往往较高，例如胜利油田的含油污水在夏季可以达到57℃，在冬季可以达到53℃;大庆油田含油污水的温度一般在36~42℃。我国油田每天含油污水日产量为190万立方米(来自1998年陆地油田统计数据)，海上油田每年含油污水排放4648万吨(2000年中国海洋环境质量公报)。由此可见，我国油田含油污水的余热回收潜力巨大。人们一直在关注着如何回收利用这部分热能来为油田的生产和生活服务，同时解决因燃烧矿物燃料造成的污染问题(同时因为原油在我国来说是属于稀缺资源，因此有必要节约使用)。
实用新型内容
为避免现有技术的不足，本实用新型提供一种梯级油田污水余热供热系统。
本实用新型的技术方案是：一种梯级油田污水余热供热系统，包括污水泵、清水循环泵、油田污水管线、一级污水换热器、二级污水换热器、机组清水泵、水源热泵机组，所述的油田污水管线上安有污水泵，污水泵的污水出口与一级污水换热器的污水入口连接，一级污水换热器的清水出口通过管线与清水循环泵连接，清水循环泵的另一端与供暖主管线连接，一级污水换热器的污水出水口与二级污水换热器的污水入口通过管线连接，二级污水换热器经机组清水泵与水源热泵机组连接，水源热泵机组的另一端与供暖主管线连接。
本实用新型的有益效果是：节省了大量能源，并有利于环保，用水源热泵机组二次提热，能效高达5以上，而传统的燃气锅炉能效不到1，有的用吸收式机组能效也不过2左右。
