申请日2015.07.16
公开(公告)日2015.11.11
IPC分类号C02F1/22
摘要
本实用新型提供一种污水处理为碎冰装置，依次包括的预冷装置，冷冻系统、离心装置和粉碎装置，预冷装置和冷冻系统通过水管连接，冷冻系统在离心装置的上方，污水冷冻后通过重力作用进入离心装置进行离心，离心后的干净冰块移入粉碎装置进行粉碎，所述离心装置还连接有浓缩污水桶，所述粉碎装置连接碎冰收集箱。本新型方法简单，操作方便，并且方便移动使用。
权利要求书
1.污水处理为碎冰装置，其特征在于：依次包括的预冷装置，冷冻系统、离心装置和粉碎装置，预冷装置和冷冻系统通过水管连接，冷冻系统在离心装置的上方，污水冷冻后通过重力作用进入离心装置进行离心，离心后的干净冰块移入粉碎装置进行粉碎，所述离心装置还连接有浓缩污水桶，所述粉碎装置连接碎冰收集箱。
2.根据权利要求1所述的污水处理为碎冰装置，其特征在于：离心装置包括离心罐体和内筒，内筒为网状结构，离心罐体底端为锥形。
3.根据权利要求2所述的污水处理为碎冰装置，其特征在于：所述离心罐体底端通过污水管连接浓缩污水桶。
4.根据权利要求1所述的污水处理为碎冰装置，其特征在于：所述粉碎装置为工业用碎冰机，连接提供动力的电机。
5.根据权利要求1所述的污水处理为碎冰装置，其特征在于：所述预冷装置、冷冻系统、离心装置和粉碎装置都分别连接电机。
说明书
污水处理为碎冰装置
技术领域
本实用新型属于污水处理领域，特别涉及污水处理为碎冰装置。
背景技术
工业的迅猛发展给人类带来巨大的财富的同时，也带来多种环境污染，如水污染、空气污染、土壤重金属污染等等，为此，如何处理这些污染目前国家已经有不少研发课题。
污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。
按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水。
处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。因为化学法可能会引发二次污染，所以发明人更喜欢用物理法和生物法，又因为生物法条件比较苛刻，如温度以及水质的PH值不同，需要的微生物就不同，所以发明人探求一种将废水变宝的物理处理方法。
发明内容
本实用新型的目的是针对现有水污染的问题，提供一种变废为宝污水处理为碎冰装置。
为实现以上目的，本实用新型的技术方案为：

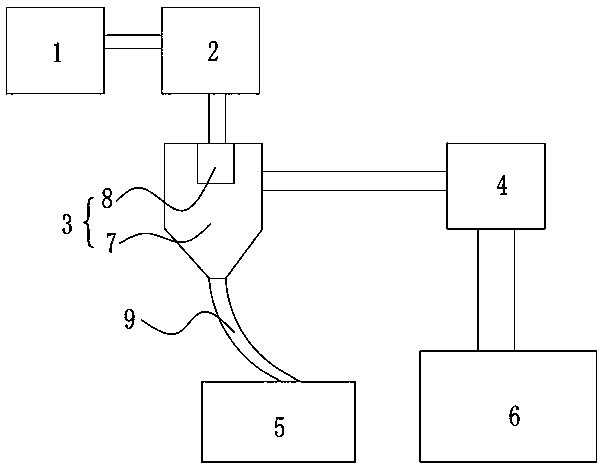

污水处理为碎冰装置，依次包括的预冷装置，冷冻系统、离心装置和粉碎装置，预冷装置和冷冻系统通过水管连接，冷冻系统在离心装置的上方，污水冷冻后通过重力作用进入离心装置进行离心，离心后的干净冰块移入粉碎装置进行粉碎，所述离心装置还连接有浓缩污水桶，所述粉碎装置连接碎冰收集箱。
离心装置包括离心罐体和内筒，内筒为网状结构，离心罐体底端为锥形。
所述离心罐体底端通过污水管连接浓缩污水桶。
所述粉碎装置为工业用碎冰机，连接提供动力的电机。
所述预冷装置、冷冻系统、离心装置和粉碎装置都分别连接电机。
本实用新型的有益效果是：
1、本新型方法简单，操作方便，并且方便移动使用;
2.本新型采用物理方法将污水冷冻离心去污后得到的干净冰直接粉碎成碎冰，而不是待其融化为水，提高了能量利用效率;
3.本新型得到的污水浓缩液可以得到有效分离，实现化合物的再利用。
