船用污水处理系统

　　申请日2015.06.24

　　公开(公告)日2015.11.11

　　IPC分类号C02F1/00

　　摘要

　　本实用新型公开了一种船用污水处理系统，包括：安置在船上的污水箱;安置在船上的马桶;连通所述马桶和所述污水箱的污水管;竖直设置于所述污水箱顶面且连通该污水箱的透气管;粉碎泵;连接所述污水箱和所述粉碎泵入口的第一排水管;含三个端口的三通球阀;连接所述粉碎泵出口和所述三通球阀第一端口的第二排水管;连接所述三通球阀第二端口和甲板排水口的第三排水管;连接所述三通球阀第三端口和船底排水口的第四排水管。本实用新型能存放船上生活污水，并将污水进行环保处理后排出舷外。

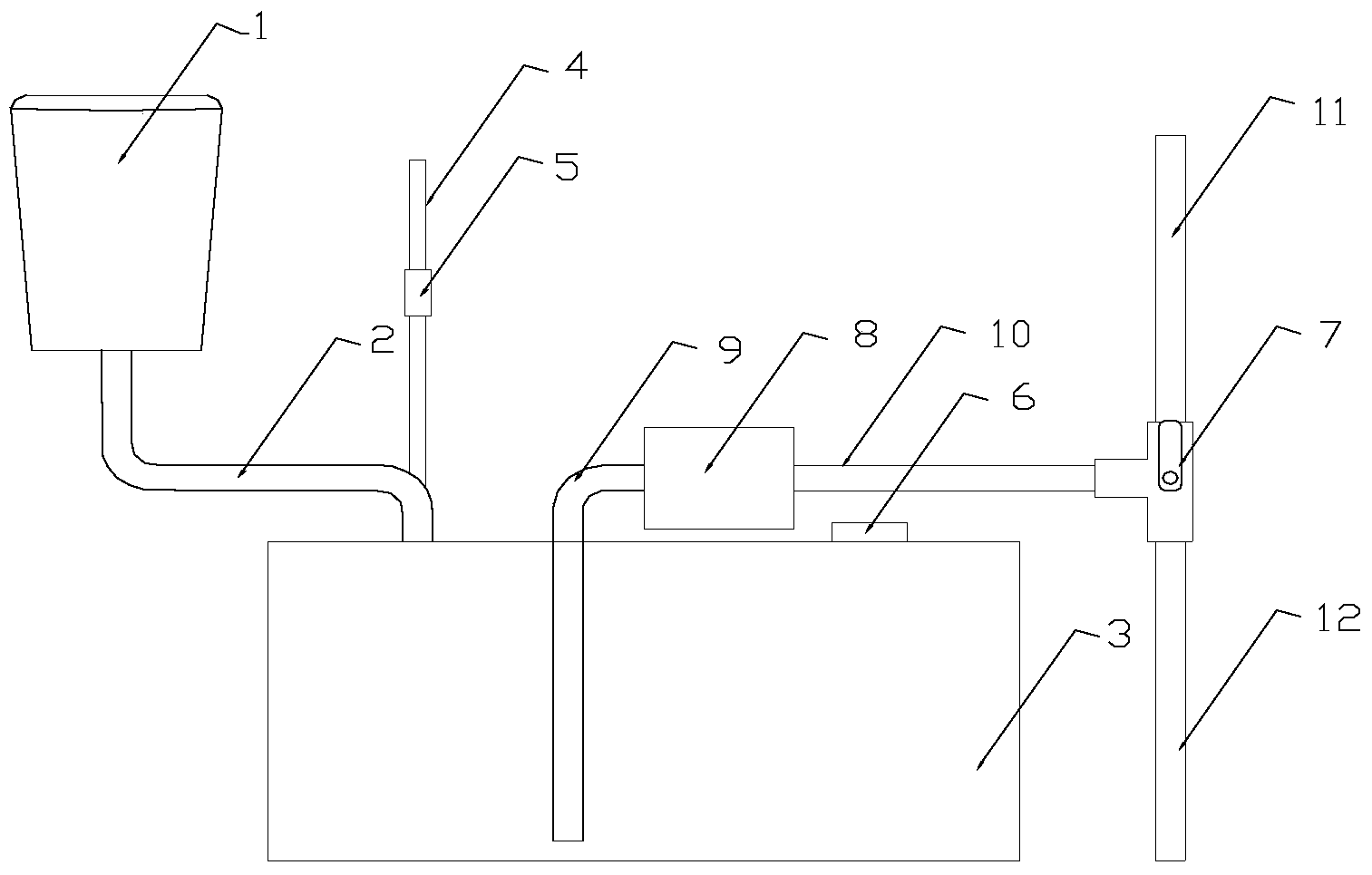

　　摘要附图

　　权利要求书

　　1.一种船用污水处理系统，其特征在于，包括：

　　安置在船上的污水箱;

　　安置在船上的马桶;

　　连通所述马桶和所述污水箱的污水管;

　　竖直设置于所述污水箱顶面且连通该污水箱的透气管;

　　粉碎泵;

　　连接所述污水箱和所述粉碎泵入口的第一排水管;

　　含三个端口的三通球阀;

　　连接所述粉碎泵出口和所述三通球阀第一端口的第二排水管;

　　连接所述三通球阀第二端口和甲板排水口的第三排水管;以及

　　连接所述三通球阀第三端口和船底排水口的第四排水管。

　　2.根据权利要求1所述的船用污水处理系统，其特征在于，还包括设置在所述透气管管道上的除臭滤器。

　　3.根据权利要求1所述的船用污水处理系统，其特征在于，还包括用于指示所述污水箱中水位高度的液位计。

　　说明书

　　一种船用污水处理系统

　　技术领域

　　本实用新型涉及船舶领域，尤其涉及用于船舶的污水处理系统。

　　背景技术

　　污水处理指能有效处理各种生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。目前，在港口和沿岸水域，严禁游艇的生活污水直接排出舷外。因此在船上必须安装有污水存放箱柜。但是，现有污水箱柜多数没有污水处理功能，需通过专用接口将污水箱中污水抽排到岸上专用污水处理设备。并且，污水箱容量有限，使用也受限制。

　　发明内容

　　本实用新型的目的在于提供一种船用污水处理系统，能存放船上生活污水，并将污水进行环保处理后排出舷外。

　　实现上述目的的技术方案是：

　　一种船用污水处理系统，包括：
