申请日2015.07.15
公开(公告)日2015.10.14
IPC分类号C02F9/02; C02F1/28
摘要
本发明涉及一种双链式废水除渣机，属于废水循环处理领域。一种双链式废水除渣机，包括相通的水平的蓄水净化池和倾斜的排渣池，以及滚动的双链条，所述双链条上固定有刮板，刮板上固定有钢丝刷，排渣池的顶部设有排渣口，其特征在于，所述蓄水净化池内远离排渣口的一端设有下凹的U型污水进水槽，所述U型污水进水槽的顶部高于蓄水净化池的液面，所述蓄水净化池内靠近U型污水进水槽的底部设有出水口。本发明增加U型污水进水槽和导流板，防止废水直接进入蓄水净化池，将净化的水搅浑而影响排渣效率。
权利要求书

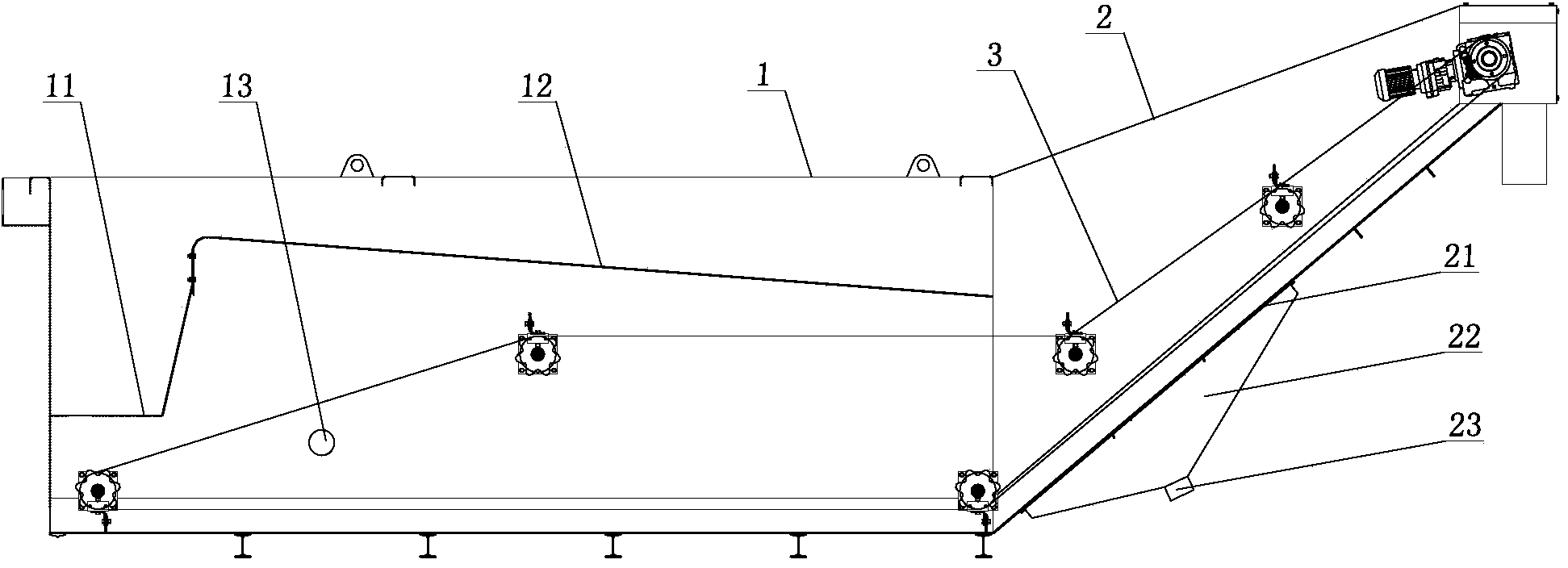

1.一种双链式废水除渣机，包括相通的水平的蓄水净化池(1)和倾斜的 排渣池(2)，以及滚动的双链条，所述双链条上固定有刮板，刮板上固定有 钢丝刷，排渣池(2)的顶部设有排渣口，其特征在于，所述蓄水净化池(1) 内远离排渣口的一端设有下凹的U型污水进水槽(11)，所述U型污水进水槽 (11)的顶部高于蓄水净化池(1)的液面，所述蓄水净化池(1)内靠近U 型污水进水槽(11)的底部设有出水口(13)。
2.根据权利要求1所述的一种双链式废水除渣机，其特征在于，所述U 型污水进水槽(11)靠近排渣口的槽壁的顶部连有导流板(12)，所述导流板 (12)自U型污水进水槽(11)往排渣池(2)方向向下倾斜。
3.根据权利要求2所述的一种双链式废水除渣机，其特征在于，所述导 流板(12)向下倾斜5°-10°。
4.根据权利要求2所述的一种双链式废水除渣机，其特征在于，所述导 流板(12)自U型污水进水槽(11)延伸至蓄水净化池(1)和排渣池(2) 的交界处。
5.根据权利要求4所述的一种双链式废水除渣机，其特征在于，所述导 流板(12)位于双链条的上方。
6.根据权利要求1-5中任一所述的一种双链式废水除渣机，其特征在于， 所述排渣池(2)靠近蓄水净化池(1)的一端的底部设有筛网(21)，所述筛 网(21)的下方设有蓄水箱(22)，所述蓄水箱(22)的底部开有取水口(23)。
7.根据权利要求6中所述的一种双链式废水除渣机，其特征在于，所述筛 网(21)为开有若干竖直向上的长槽的平板或开有上口小下口大的锥形孔的 平板。
8.根据权利要求6中所述的一种双链式废水除渣机，其特征在于，所述 筛网(21)由筋板板材制成。
9.根据权利要求6中所述的一种双链式废水除渣机，其特征在于，所述蓄 水箱(22)呈漏斗型。
说明书
一种双链式废水除渣机
技术领域
本发明涉及一种除渣机，特别涉及一种双链式废水除渣机。
背景技术
在工业生产中，时常会产生大量的废水，为了保护环境节约用水，通常 会采用双链式废水除渣机将废水中的废料刮除后重复利用。通常，刮双链式 废水除渣机包括相通的水平的蓄水净化池和倾斜的排渣池，排渣口位于排渣 池的顶部，废水从蓄水净化池远离排渣口的一端进入，将沉淀物沿蓄水净化 池的池底和排渣池的倾斜池底刮至排渣口排出，以达到净水排渣的目的。
但是在实际使用中，废水直接进入蓄水净化池通常会将原本已净化好的 水搅浑，不利于净水排渣。
发明内容
本发明的目的在于针对上述问题，提供了一种双链式废水除渣机，结构 简单，除渣效果好，效率高。
本发明的目的是这样实现的：
一种双链式废水除渣机，包括相通的水平的蓄水净化池和倾斜的排渣池， 以及滚动的双链条，所述双链条上固定有刮板，刮板上固定有钢丝刷，排渣 池的顶部设有排渣口，其特征在于，所述蓄水净化池内远离排渣口的一端设 有下凹的U型污水进水槽，所述U型污水进水槽的顶部高于蓄水净化池的液 面，所述蓄水净化池内靠近U型污水进水槽的底部设有出水口。
其中，所述U型污水进水槽靠近排渣口的槽壁的顶部连有导流板，所述 导流板自U型污水进水槽往排渣池方向向下倾斜。
其中，所述导流板向下倾斜5°-10°。
其中，所述导流板自U型污水进水槽延伸至蓄水净化池和排渣池的交界 处。
其中，所述导流板位于双链条的上方。
其中，所述排渣池靠近蓄水净化池的一端的底部设有筛网，所述筛网的 下方设有蓄水箱，所述蓄水箱的底部开有取水口。
其中，所述筛网为开有若干竖直向上、上口小下口大的长槽的平板或开 有上口小下口大的锥形孔的平板。
其中，所述筛网由筋板板材制成。
其中，所述蓄水箱呈漏斗型。
本发明的有益效果为：
1)增加U型污水进水槽和导流板，防止废水直接进入蓄水净化池，将原 本已经净化的水搅浑。
2)排渣池底部设有筛网，筛网的下方设有蓄水箱，将蓄水箱与水泵相连 后，可以形成负压，通过U型污水进水槽出口连接的污水导流板，把污水直 接导流到筛网，并通过出水泵的负压把废水中的废渣吸附到筛网上，然后用 排渣机刮板上固定的钢丝刷把吸附在筛网上的渣子及时刮出系统，提高除渣 的效率。
