申请日2015.06.18
公开(公告)日2015.10.28
IPC分类号B01D35/30; B01D29/90; B01D29/48
摘要
本实用新型公开了一种带有褶皱式过滤器的压载水处理装置，包括壳体盖、壳体、压套、旋转机构、过滤器、联轴器、电机、壳体底座、已滤水接口、排水通道、排水通道固定装置、平销、螺钉、水喷嘴、进水接口、进水通道盖板、旋转机构外壳、连通轴、轴承、滤器外壳、过滤器本体和过滤器缠绕套;本实用新型能有效地增大过滤器的过滤面积，同时本实用新型能够过滤的水量在每分钟数十至数百升的范围，并且能减小装置的尺寸，充分利用能量，从而达到节能减排，有一定的社会经济效益，且能够批量生产，具有实用性，本实用新型采用褶皱式过滤器能够有效的过滤掉水中有害水生物。

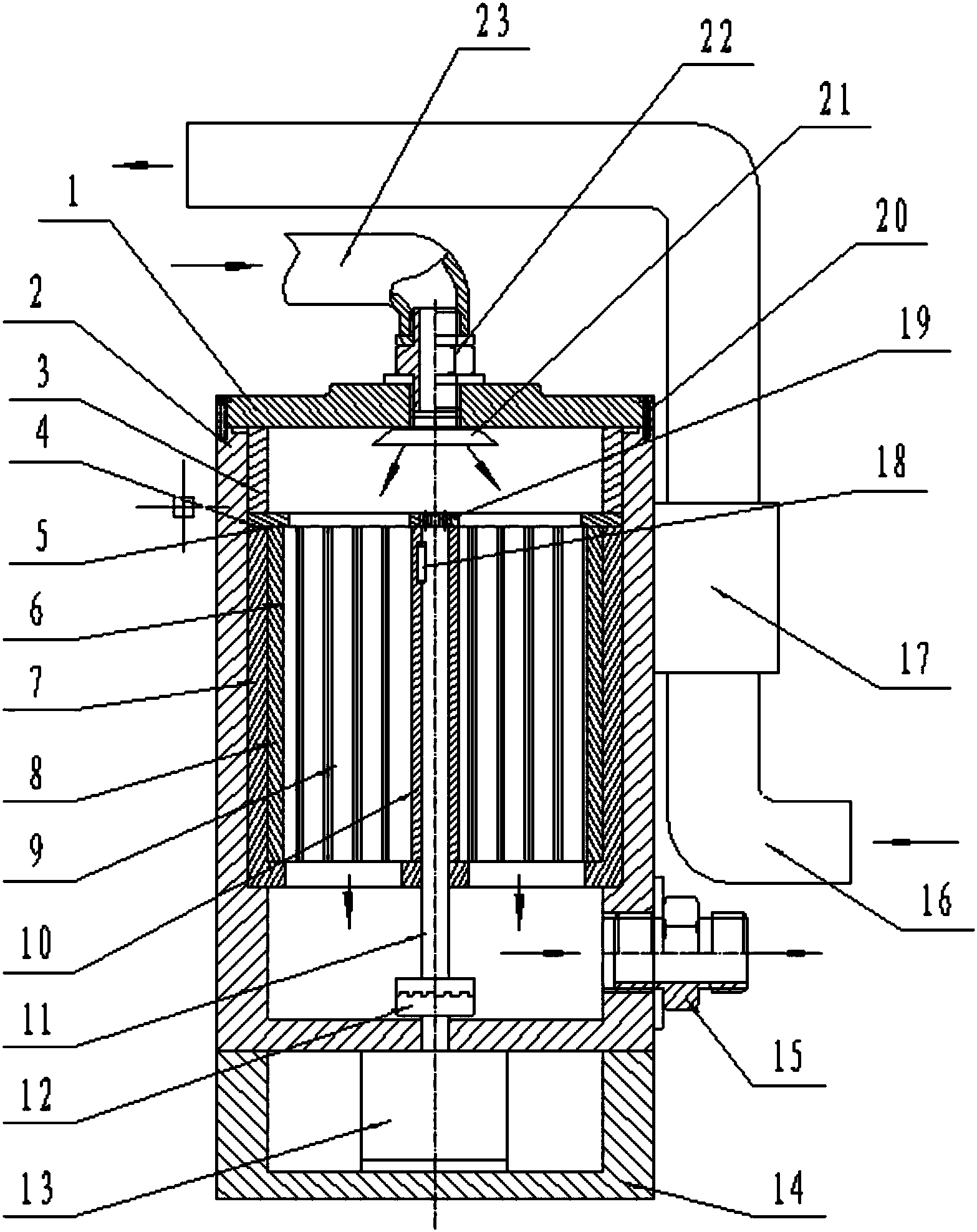

摘要附图
权利要求书
1.一种带有褶皱式过滤器的压载水处理装置，其特征在于：包括壳体盖(1)、 壳体(2)、压套(3)、旋转机构(4)、过滤器(6)、联轴器(12)、电机(13)、 壳体底座(14)、已滤水接口(15)、排水通道(16)、排水通道固定装置(17)、 平销(18)、螺钉(20)、水喷嘴(21)、进水接口(22)和进水通道(23);
所述壳体(2)上端通过螺钉(20)固定有壳体盖(1);
所述壳体盖(1)下面中央固定有水喷嘴(21)，所述壳体盖(1)上面中央 固定有进水接口(22);
所述进水接口(22)上端与进水通道(23)连接;
所述壳体(2)内部从上到下依次设有压套(3)、旋转机构(4)和联轴器 (12);
所述旋转机构(4)内部通过平销(18)与过滤器(6)固定连接;所述壳 体(2)下端固定连接有壳体底座(14);所述壳体底座(14)中设有电机(13); 所述电机(13)输出端通过联轴器(12)与旋转机构(4)连接;所述已滤水接 口(15)位于壳体(2)右侧下面;所述排水通道(16)通过排水通道固定装置 (17)固定在壳体(2)外部;
所述水喷嘴(21)包括喷嘴本体，该喷嘴本体的一端设有进水端，该喷嘴 本体的相对的另一端设有出水端，所述喷嘴本体内部设有空腔分别与该出水端 和该进水端相连通，所述喷嘴本体靠近其进水端的一部分的外侧面为一倾斜度 为45°的倾斜面，且该倾斜面与所述进水端的轴线的夹角为30-50°，该倾斜面 上设有若干个引流孔分别与所述喷嘴本体内部的空腔相连通。
2.根据权利要求1所述的一种带有褶皱式过滤器的压载水处理装置，其特 征在于：所述旋转机构(4)包括盖板(5)、旋转机构外壳(7)、连通轴(11) 和轴承(19);
所述盖板(5)位于旋转机构外壳(7)上侧;所述盖板(5)下面中央设有 轴承(19);
所述连通轴(11)上端与轴承(19)连接，所述连通轴(11)下侧贯穿旋 转机构外壳(7)底部。
3.根据权利要求1所述的一种带有褶皱式过滤器的压载水处理装置，其特 征在于：所述过滤器(6)包括过滤器外壳(8)、过滤器本体(9)和过滤器缠 绕套(10);
所述过滤器外壳(8)内部设有过滤器本体(9)和过滤器缠绕套(10);所 述滤器本体(9)缠绕在过滤器缠绕套(10)上面。
4.根据权利要求3所述的一种带有褶皱式过滤器的压载水处理装置，其特 征在于：所述过滤器本体(9)为径向折叠的褶皱形状的褶皱式过滤器。
说明书
一种带有褶皱式过滤器的压载水处理装置
技术领域
本实用新型涉及船舶技术领域，尤其涉及一种带有褶皱式过滤器的压载水 处理装置。
背景技术
随着全球经济一体化进程的不断加快，国际物流行业迅速增长，船舶运输 是全球物流链中重要的一环，据统计，国际贸易中80%以上的货物是通过船舶 转运的。船舶航行过程中，压载是一种必然状态，船舶在加装压载水的同时， 当地的水生物也随之被装入到压载舱中，直至航程结束后随压载水排放到目的 地海域。压载水跟随船舶从一地到它地，从而引起了有害水生物和病原体的传 播。据估算，目前全球每年的压载水有100多亿吨，压载水的无控制排放可能 会对本地的生态系统、社会经济和公众健康造成危害。全球环保基金组织(GEF) 把船舶通过压载水将有害生物引入新环境并对其产生影响列为海洋的四大危害 之一。以往对通入压载水箱内的海水先通过电解，电解产生的高浓度次氯酸钠 溶液和氢气一起流到除氢罐中，氢气在除氢罐中分离出来，向上排出舷外，而 高浓度的次氯酸钠溶液再回注到压载水主管路中，混合均匀后，使进水总管中 的次氯酸钠浓度达到10～15mg/L，以杀灭残余的有害水生物。但是在实际压 载水箱内的次氯酸钠浓度很难打打牌理想的标准，一旦进入到压载水箱内就很 难进行再次电解，很难进一步控制压载水箱内次氯酸钠浓度。
实用新型内容
本实用新型的目的是针对上述问题，提供一种生产效率高的一种带有褶皱 式过滤器的压载水处理装置。
为达到上述目的，本实用新型采用了下列技术方案：本实用新型的一种带 有褶皱式过滤器的压载水处理装置，包括壳体盖、壳体、压套、旋转机构、过 滤器、联轴器、电机、壳体底座、已滤水接口、排水通道、排水通道固定装置、 平销、螺钉、水喷嘴、进水接口和进水通道;所述壳体上端通过螺钉固定有壳 体盖;所述壳体盖下面中央固定有水喷嘴，所述壳体盖上面中央固定有进水接 口;所述进水接口上端与进水通道连接;所述壳体内部从上到下依次设有压套、 旋转机构和联轴器;所述旋转机构内部通过平销与过滤器固定连接;所述壳体 下端固定连接有壳体底座;所述壳体底座中设有电机;所述电机输出端通过联 轴器与旋转机构连接;所述已滤水接口位于壳体右侧下面;所述排水通道通过 排水通道固定装置固定在壳体外部;
所述水喷嘴包括喷嘴本体，该喷嘴本体的一端设有进水端，该喷嘴本体的 相对的另一端设有出水端，所述喷嘴本体内部设有空腔分别与该出水端和该进 水端相连通，所述喷嘴本体靠近其进水端的一部分的外侧面为一倾斜度为45° 的倾斜面，且该倾斜面与所述进水端的轴线的夹角为30-50°，该倾斜面上设有 若干个引流孔分别与所述喷嘴本体内部的空腔相连通。
作为优选，所述旋转机构包括盖板、旋转机构外壳、连通轴和轴承;所述 盖板位于旋转机构外壳上侧;所述盖板下面中央设有轴承;所述连通轴上端与 轴承连接，所述连通轴下侧贯穿旋转机构外壳底部。
作为优选，所述过滤器包括过滤器外壳、过滤器本体和过滤器缠绕套;所 述过滤器外壳内部设有过滤器本体和过滤器缠绕套;所述滤器本体缠绕在过滤 器缠绕套上面。
作为优选，所述过滤器本体为径向折叠的褶皱形状的褶皱式过滤器。
有益效果：本实用新型结构简单，设计合理，使用方便，能有效地增大过 滤器的过滤面积，同时本实用新型能够过滤的水量在每分钟数十至数百升的范 围，并且能减小装置的尺寸，充分利用能量，从而达到节能减排，有一定的社 会经济效益，且能够批量生产，具有实用性。本实用新型采用褶皱式过滤器能 够有效的过滤掉水中有害水生物。
