申请日2015.06.18
公开(公告)日2015.10.21
IPC分类号F28D9/00
摘要
本实用新型一种聚合有机物汽提塔废水余热利用装置，由新增板式换热器、手阀、软化水进口管线、软化水出口管线、汽提塔废水管线组成，手阀连接汽提塔废水管线，汽提塔废水管线连接新增板式换热器，新增换热器连接软化水进口管线和出口管线，通过新增板式换热器形成软化水加热循环系统。本实用新型利用汽提塔废水温度，通过换热提高软化水温度供余热锅炉使用，可以提高余热锅炉蒸发效率;二次换热后，降低污水管网温度，方便后续污水处理;提高蒸汽蒸发量，节约生产成本。

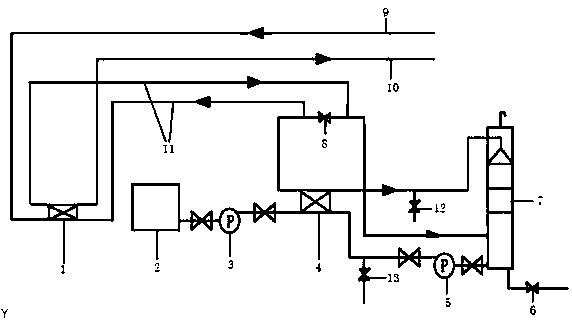

摘要附图
权利要求书
1.聚合有机物汽提塔废水余热利用装置，其特征在于由新增板式换热器、手阀、软化水进口管线、软化水出口管线、汽提塔废水管线组成，手阀连接汽提塔废水管线，汽提塔废水管线连接新增板式换热器，新增换热器连接软化水进口管线和出口管线，通过新增板式换热器形成软化水加热循环系统。
说明书
聚合有机物汽提塔废水余热利用装置
技术领域
本发明涉及一种合成纤维生产装置，具体是一种聚合有机物汽提塔废水余热利用装置。
背景技术
在聚酯生产工艺中，酯化反应是脱水反应，该工艺废水重铬酸盐指数(CODcr)值比较高，需经过废水处理装置有机物汽提塔进行汽提处理后排放至污水处理站。有机物汽提塔包括污水罐、汽提塔进水泵、板式换热器、汽提塔出水泵、汽提塔、不锈钢管，污水罐通过不锈钢管依次连接汽提塔进水泵、板式换热器、汽提塔出水泵，进入汽提塔进行排放。然而经过汽提塔处理后的废水，其实是与进汽提塔前的废水进行过热交换的，但是换热后的废水温度达65℃至80℃，仍未达到污水处理站对废水排放要求。公司技术人员为满足废水排放要求，对汽提塔废水处理进行技术攻关，发明了汽提塔废水余热利用装置。
发明内容
本实用新型的目的在于提供一种聚合有机物汽提塔废水余热利用装置，通过提高余热锅炉补水温度，提高余热锅炉产汽量，解决经汽提塔处理后的废水满足污水站对废水排放要求。
聚合有机物汽提塔废水余热利用装置，其特征在于由新增板式换热器、手阀、软化水进口管线、软化水出口管线、汽提塔废水管线组成，手阀连接汽提塔废水管线，汽提塔废水管线连接新增板式换热器，新增换热器连接软化水进口管线和出口管线，通过新增板式换热器形成软化水加热循环系统。
本实用新型的进步效果是：
1. 利用汽提塔废水温度，通过换热提高软化水温度供余热锅炉使用，可以提高余热锅炉蒸发效率;
2. 二次换热后，降低污水管网温度，方便后续污水处理。
3. 提高蒸汽蒸发量，节约生产成本。
