申请日2015.07.15
公开(公告)日2015.10.28
IPC分类号C02F11/14; B65B51/08; C02F11/12
摘要
本发明提供了一种污泥智能处理装置，其特征在于，包括污泥脱水机，用于收集污泥脱水机出口排出的污泥的污泥存放箱和可将污泥从污泥存放箱运输至污泥堆放点的污泥自动运输装置。本发明在将污泥第一次脱水后，可通过加药、压缩进一步脱水，减少污泥内部消化反应，避免二次污染;采用机械手将污泥打包，通过导轨运输到指定存放点，待垃圾运输车到达一次性装置，装车方便、便于运输，整个过程自动化程度高，可实现远程控制，避免人体伤害。
权利要求书

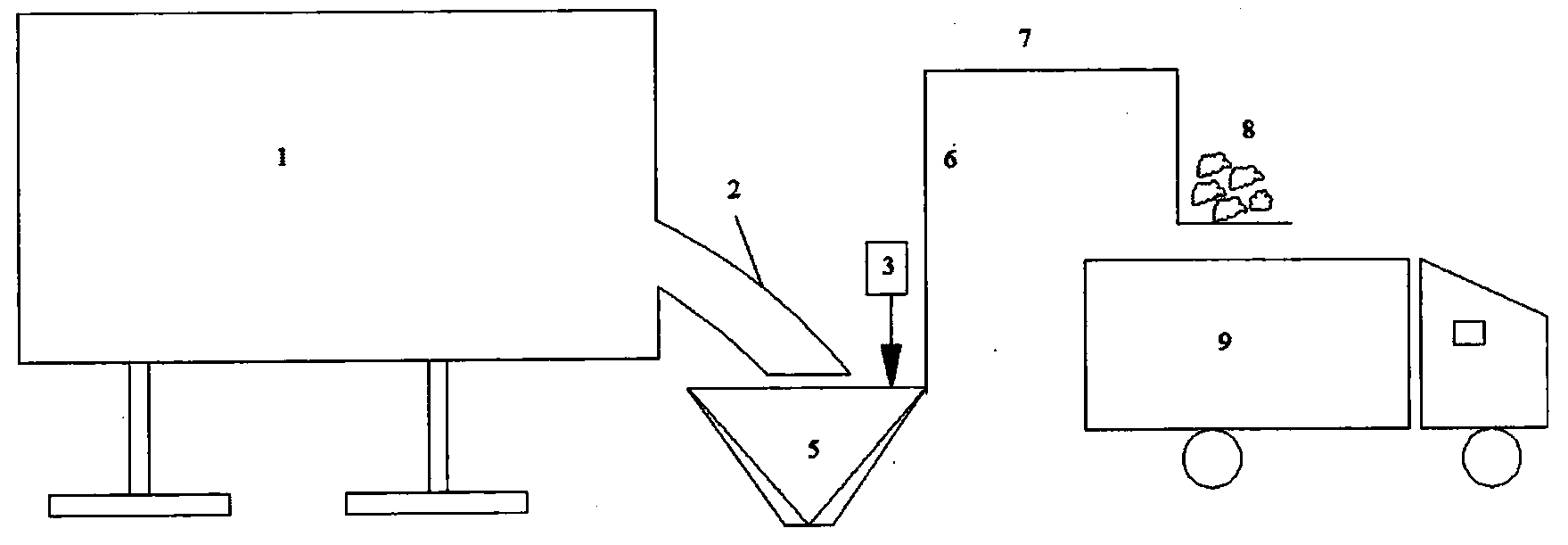

1.一种污泥智能处理装置，其特征在于，包括污泥脱水机(1)，用于收集污泥 脱水机(1)的出口(2)排出的污泥的污泥存放箱(5)和可将污泥从污泥存 放箱(5)运输至污泥堆放点(8)的污泥自动运输装置。
2.如权利要求1所述的污泥智能处理装置，其特征在于，所述的污泥脱水机的 出口(2)设于污泥存放箱(5)上方。
3.如权利要求1所述的污泥智能处理装置，其特征在于，所述的污泥自动运输 装置包括可将打包好的污泥从污泥存放箱(5)运输至污泥堆放点的第一伸缩 杆(6)，所述的第一伸缩杆(6)连接可对污泥进行挤压和打包的机械手。
4.如权利要求3所述的污泥智能处理装置，其特征在于，所述的第一伸缩杆(6) 可将打包好的污泥从污泥存放箱(5)提升至导轨(7)的一端，并沿所述的 导轨(7)将打包好的污泥运输至污泥堆放点(8)。
5.如权利要求3所述的污泥智能处理装置，其特征在于，所述的机械手包括污 泥袋(11)、第二电机(12)、第一电机(13)、第二伸缩杆(14)、连接轴(15) 和连杆(16)，所述的连杆(16)的一端固定连接污泥袋(11)的袋口，连杆 (16)的另一端通过连接轴(15)连接第二伸缩杆(14)的一端，第二伸缩 杆(14)可在第一电机(13)的控制下伸缩，污泥袋(11)的袋口的外侧设 有绳索(17)，所述的绳索(17)可在第二电机(12)的控制下收紧或放松。
6.如权利要求5所述的污泥智能处理装置，其特征在于，所述的第二伸缩杆(14) 为至少三个，均匀分布在污泥袋(11)的袋口所在的平面。
7.如权利要求5所述的污泥智能处理装置，其特征在于，所述的第一电机(13) 与第一伸缩杆(6)连接。
8.如权利要求5所述的污泥智能处理装置，其特征在于，所述的连杆(16)的 另一端与连接轴(15)固定连接，第二伸缩杆(14)的一端设于连接轴(15) 上并可绕连接轴(15)转动。
9.如权利要求5所述的污泥智能处理装置，其特征在于，所述的污泥袋(11) 内衬滤布，污泥中的水经过滤后可透过污泥袋(11)。
10.如权利要求1所述的污泥智能处理装置，其特征在于，所述的污泥存放 箱(5)中设有加药装置(3)。
说明书
一种污泥智能处理装置
技术领域
本发明涉及一种污泥智能处理装置。
背景技术
一般污水处理站污泥脱水后采用人工进行打包、搬运，操作繁琐，运输不便， 同时长期在含有臭气的环境中，人的身体健康也将受到影响。因此，需要发明一 种智能处理装置，将污水处理中产生的污泥，经污泥脱水机脱水后，采用智能处 理装置对污泥进行二次脱水、打包，减少臭气产生等二次污染，打包后的污泥通 过轨道自动化搬运至污泥存放处，装车方便，便于运输。
发明内容
本发明的目的是提供一种污泥智能处理装置，其能够完成将污泥二次脱水、 打包、搬运、存放等一系列自动化远程操作，减少操作强度、便于管理。
为了达到上述目的，本发明提供了一种污泥智能处理装置，其特征在于， 包括污泥脱水机，用于收集污泥脱水机出口排出的污泥的污泥存放箱和可将污泥 从污泥存放箱运输至污泥堆放点的污泥自动运输装置。
优选地，所述的污泥脱水机的出口设于污泥存放箱上方。
优选地，所述的污泥自动运输装置包括可将打包好的污泥从污泥存放箱运 输至污泥堆放点的第一伸缩杆，所述的第一伸缩杆连接可对污泥进行挤压和打包 的机械手。
更优选地，所述的第一伸缩杆可将打包好的污泥从污泥存放箱提升至导轨 的一端，并沿所述的导轨将打包好的污泥运输至污泥堆放点。
更优选地，所述的机械手包括污泥袋、第二电机、第一电机、第二伸缩杆、 连接轴和连杆，所述的连杆的一端固定连接污泥袋的袋口，连杆的另一端通过连 接轴连接第二伸缩杆的一端，第二伸缩杆可在第一电机的控制下伸缩，污泥袋的 袋口的外侧设有绳索，所述的绳索可在第二电机的控制下收紧或放松。
更优选地，所述的第二伸缩杆为至少三个，均匀分布在污泥袋的袋口所在 的平面。
更优选地，所述的第一电机与第一伸缩杆连接。
更优选地，所述的连杆的另一端与连接轴固定连接，第二伸缩杆的一端设 于连接轴上并可绕连接轴转动。
更优选地，所述的污泥袋内衬滤布，污泥中的水经过滤后可透过污泥袋。
优选地，所述的污泥存放箱设有加药装置。
与现有技术相比，本发明的有益效果是：
本发明在将污泥第一次脱水后，可通过加药、压缩进一步脱水，减少污泥 内部消化反应，避免二次污染;采用机械手将污泥打包，通过导轨运输到指定存 放点，待垃圾运输车到达一次性卸货装车，装车方便、便于运输，整个过程自动 化程度高，可实现远程控制，避免人体伤害。
