申请日2015.07.15
公开(公告)日2016.09.14
IPC分类号E03F5/04; E03C1/122; E03C1/28
摘要
本发明公开一种多用途防臭积水处理系统;采用的技术方案为：多用途防臭积水处理系统，壳体为上端开口的壳状结构，壳体内设置有水封槽，水封槽的上表面高度低于壳体的上表面高度，积水收集盘对应盖在壳体的上端开口上，积水收集盘的下端内侧横向设置有环状的凸缘，水封管位于积水收集盘内，且水封管的上部匹配挂接在凸缘上，水封管的下部位于水封槽内，且水封管的下端不与水封槽底部内侧接触，水封管和水封槽配合形成防臭水封结构，且水封深度大于等于50mm，盖板盖在水封管上端，盖板上设置有多个排水孔，壳体的侧面或底面设置有至少一个排水口;本发明广泛应用于填层内积水排水防臭领域。
权利要求书

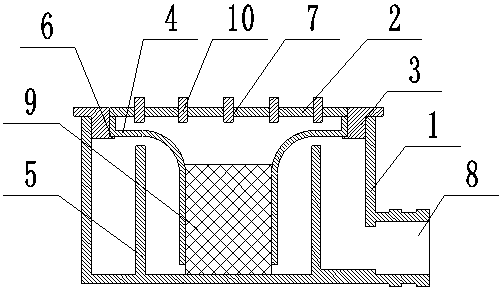

1.一种多用途防臭积水处理系统，其特征在于：包括防臭积水处理器、三通管(11)、立管预埋件(12)和排水管(16)，所述防臭积水处理器包括壳体(1)、盖板(2)、积水收集盘(3)和水封管(4)，所述壳体(1)为上端开口的壳状结构，所述壳体(1)内设置有水封槽(5)，所述水封槽(5)的上表面高度低于壳体(1)的上表面高度，所述积水收集盘(3)对应盖在壳体(1)的上端开口上，所述积水收集盘(3)的下端内侧横向设置有环状的凸缘(6)，所述水封管(4)位于积水收集盘(3)内，且所述水封管(4)的上部匹配挂接在凸缘(6)上，所述水封管(4)的下部位于水封槽(5)内，且所述水封管(4)的下端不与水封槽(5)底部内侧接触，所述水封管(4)和水封槽(5)配合形成防臭水封结构，且水封深度大于等于50mm，所述盖板(2)盖在水封管(4)上端，所述盖板(2)上设置有多个排水孔(7)，所述壳体(1)的侧面或底面设置有至少一个排水口(8);所述水封管(4)底部填充有滤芯(9);所述排水孔(7)内插装有堵头(10)，所述堵头(10)为防水层验收做蓄水实验用;
所述排水管(16)的一端与防臭积水处理器的排水口(8)连通，所述排水管(16)的另一端与三通管(11)连通，所述立管预埋件(12)与结构板(13)一起浇注，所述三通管(11)匹配插装在立管预埋件(12)内，所述三通管(11)的支管与排水管(16)连通，所述防臭积水处理器位于结构板(13)的上端，所述结构板(13)的上端设置有找平层(14)，所述找平层(14)将防臭积水处理器掩埋固定，所述找平层(14)的上表面高度与防臭积水处理器的上表面高度齐平，所述找平层(14)的上端设置有防水层(15);
所述立管预埋件(12)的结构为：包括预埋件本体(121)、上偏心管(122)和下偏心管(123)，所述预埋件本体(121)为空心的柱体结构，所述预埋件本体(121)作为预埋件与结构板(13)浇注在一起，所述预埋件本体(121)的上、下端与结构板(13)的上下侧对应齐平，所述上偏心管(122)和下偏心管(123)对应插装在预埋件本体(121)的上、下端，所述上偏心管(122)和下偏心管(123)上均设置有凸缘(124)，且所述上偏心管(122)的凸缘(124)位于其上端，所述下偏心管(123)的凸缘(124)位于其下端，所述凸缘(124)的外径大于预埋件本体(121)的内径，防止上偏心管(122)和下偏心管(123)掉进预埋件本体(121)内，所述上偏心管(122)和下偏心管(123)的轴线重合，所述上偏心管(122)和下偏心管(123)内用于插装三通管(11)。
2.根据权利要求1所述的多用途防臭积水处理系统，其特征在于，所述三通管(11)可用四通管或五通管替换。
说明书
多用途防臭积水处理系统
技术领域
本发明多用途防臭积水处理系统，属于填层内积水排水防臭装置技术领域。
背景技术
现在建筑行业的排水系统，尤其是卫生间排水系统，地热系统结构板至完成面至少100mm～200mm的填层，用水器具如：洗面盆、淋浴、墩布池、浴盆、洗衣机等的排水管都是穿过完成面设置在填层内。这样随着时间延长，人为踏踩，防水材料老化等原因，安装用水器具的排水管穿过的地方，地砖的连接处地方，都往填层内渗水，针对这个问题，人们一般采用下述方法解决。
第一、用无水封、无密封材料、无过滤材料的积水处理器安装在立管上排除积水，排水孔若干个，积水不是常流水，并且积水量少，只用一二个孔就行，其它孔就成返臭孔，待积水排完后所有的孔就成了返臭孔，因积水处理器安装在立管上的排水孔与化粪池相连通，使积水处理器安装立管上的排水孔与化粪池连成一个通道，像烟筒一样把大量有害气体返回室内，如：有疫情时就像2003年香港陶大花园一样，因为存水弯无水封不起作用，使居住在陶大花园321人全部感染上非典，漫延全国全世界。此积水器绝对不能采用，是害人的，安装上就等于安上一颗定时炸弹一样。
第二、在防水层完成后，做蓄水验收，24小时不渗漏为合格，这时人工排除蓄水，既费工又不彻底，所以工人在立管上打孔排除，认为将来有积水也可以流出，其实这样做法暂时把蓄水排出，留下大患，因为立管是经常流水，并且贴着管壁流水，这样就从立管打的孔返流回填层内，这也就是造成积水原因，也会返回大量有害臭气、有害气体到室内。
第三、有水封的无密封材料、无过滤材料的积水处理器，因为积水不是常流水，不能永远形成水封，这样排积水孔就成返臭通道，并把填内细小的充填物随着积水流走，造成空洞，造成塌陷，绝对不能安装。
发明内容
本发明主要针对填层内积水排除不方便，并且易从化粪池返回有害气体等问题，提供一种多用途防臭积水处理系统。
为了解决上述技术问题，本发明采用的技术方案为：多用途防臭积水处理器，包括壳体、盖板、积水收集盘和水封管，所述壳体为上端开口的壳状结构，所述壳体内设置有水封槽，所述水封槽的上表面高度低于壳体的上表面高度，所述积水收集盘对应盖在壳体的上端开口上，所述积水收集盘的下端内侧横向设置有环状的凸缘，所述水封管位于积水收集盘内，且所述水封管的上部匹配挂接在凸缘上，所述水封管的下部位于水封槽内，且所述水封管的下端不与水封槽底部内侧接触，所述水封管和水封槽配合形成防臭水封结构，且水封深度大于等于50mm，所述盖板盖在水封管上端，所述盖板上设置有多个排水孔，所述壳体的侧面或底面设置有至少一个排水口。
所述水封管底部填充有滤芯。
所述排水孔内插装有堵头，所述堵头为防水层验收做蓄水实验用。
利用多用途防臭积水处理器组成的积水处理系统，包括防臭积水处理器、三通管、立管预埋件和排水管，所述排水管的一端与防臭积水处理器的排水口连通，所述排水管的另一端与三通管连通，所述立管预埋件与结构板一起浇注，所述三通管匹配插装在立管预埋件内，所述三通管的支管与排水管连通，所述防臭积水处理器位于结构板的上端，所述结构板的上端设置有找平层，所述找平层将防臭积水处理器掩埋固定，所述找平层的上表面高度与防臭积水处理器的上表面高度齐平，所述找平层的上端设置有防水层。
所述立管预埋件的结构为：包括预埋件本体、上偏心管和下偏心管，所述预埋件本体为空心的柱体结构，所述预埋件本体作为预埋件与结构板浇注在一起，所述预埋件本体的上、下端与结构板的上下侧对应齐平，所述上偏心管和下偏心管对应插装在预埋件本体的上、下端，所述上偏心管和下偏心管上均设置有凸缘，且所述上偏心管的凸缘位于其上端，所述下偏心管的凸缘位于其下端，所述凸缘的外径大于预埋件本体的内径，防止上偏心管和下偏心管掉进预埋件本体内，所述上偏心管和下偏心管的轴线重合，所述上偏心管和下偏心管内用于插装三通管。
所述三通管可用四通管或五通管替换。
本发明与现有技术相比具有的有益效果是：本发明水就从排水孔流出，通过水封管、经过滤芯到水封槽内，水封槽水满(水封≥50mm)后，溢流到排水口，通过排水管流出，排除蓄水和排除积水一样，有积水排出，有水封防臭、无积水排出时有密封材料防臭，达到双重防臭功能同时过滤密封材料阻止了填层内细小颗粒物流走，不会在填层内形成空洞，造成塌陷，排水管可与本层排水管连接，或下层排水管连接，也可以独立排水系统在一层排出室外。因此本发明具有自动排除积水功能，双重防臭功能，独立存在;防止了在立管打孔排除蓄水方法;自动排除蓄水，节省人力、物力，并保护防水层;过滤密封材料阻止了填层内细小颗粒物流失，填层内不会形成空洞，造成塌陷现象。
