申请日2015.07.27
公开(公告)日2015.12.16
IPC分类号C02F1/44
摘要
本实用新型公开了一种机械膜膜法水处理装置，包括外壳，所述外壳的一侧设置进水口且外壳另一侧设置出水口;所述进水口与排水口之间设置超滤膜，并且超滤膜顶端与安装在外壳外侧的压力表连接;所述超滤膜两端连接下进阀、下排阀、上进阀和上排阀，并且超滤膜底端设置出水阀;所述外壳一侧设置滤渣出口且外壳顶端通过导管与排气阀连通;该种机械膜膜法水处理装置污水通过进水口进入管道内部，污水通过超滤膜进行过滤，经过过滤的水从出水口流出，使水处理器过滤水量较大，除污能力较高，运行周期长，大幅度的改善了机械水处理器的性能，节能环保，有良好的经济效益和社会效益，适合推广使用。
权利要求书

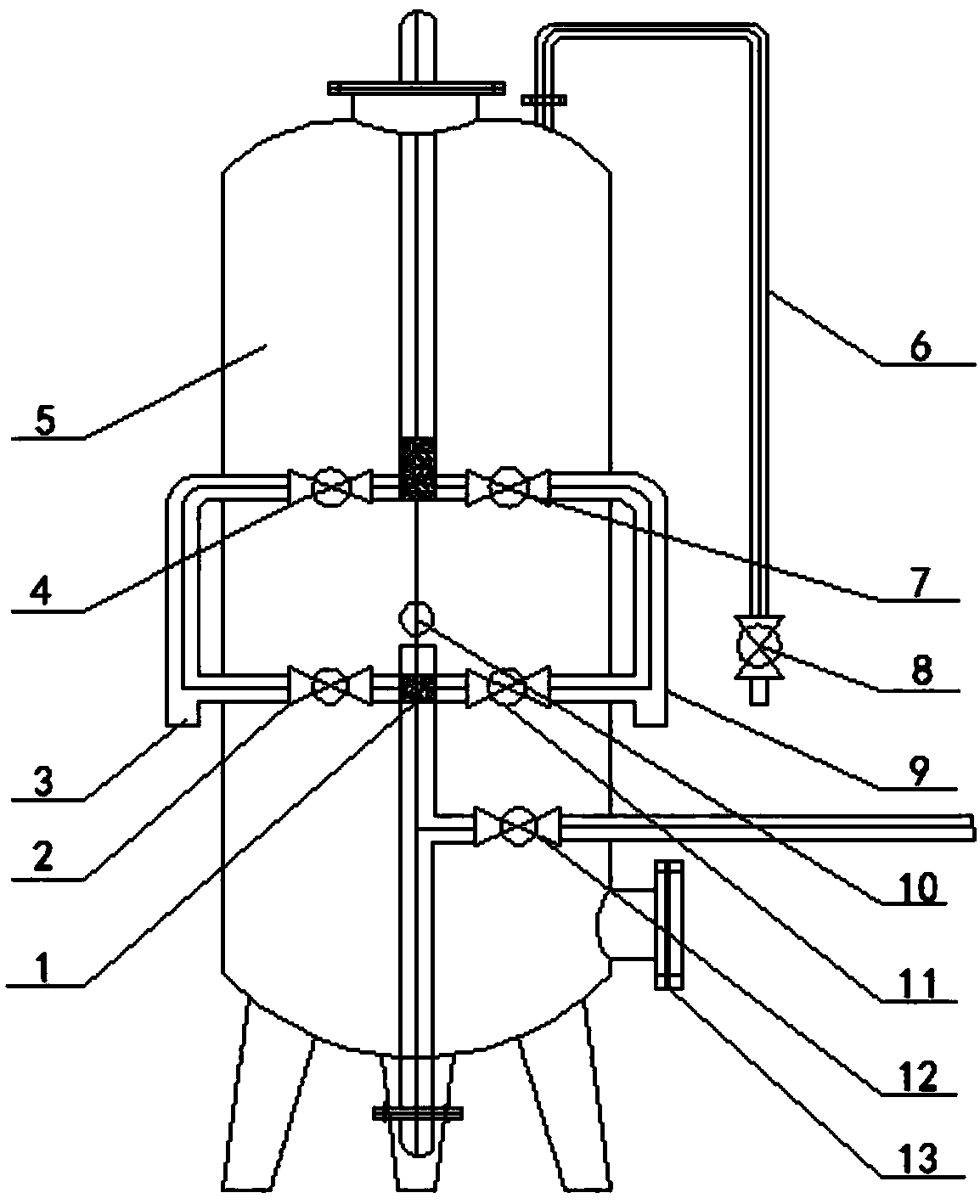

1.一种机械膜膜法水处理装置，包括外壳(5)，其特征在于，所述外壳(5)的一侧设置进水口(3)且外壳(5)另一侧设置出水口(9);所述进水口(3)与出水口(9)之间设置超滤膜(1)，并且超滤膜(1)顶端与安装在外壳(5)外侧的压力表(10)连接;所述超滤膜(1)两端连接下进阀(2)、下排阀(11)、上进阀(4)和上排阀(7)，并且超滤膜(1)底端设置出水阀(12);所述外壳(5)一侧设置滤渣出口(13)且外壳(5)顶端通过导管(6)与排气阀(8)连通。
2.根据权利要求1所述的一种机械膜膜法水处理装置，其特征在于：所述下进阀(2)与下排阀(11)连通，并且上进阀(4)与上排阀(7)连通，水通过下进阀(2)、下排阀(11)、上进阀(4)和上排阀(7)控制进出管道。
3.根据权利要求1所述的一种机械膜膜法水处理装置，其特征在于：所述超滤膜(1)通过压力表(10)查看内部水压的大小。
4.根据权利要求1所述的一种机械膜膜法水处理装置，其特征在于：所述外壳(5)为一种椭圆封头的圆柱形结构的外壳(5)。
5.根据权利要求1所述的一种机械膜膜法水处理装置，其特征在于：污水通过设置在外壳(5)侧壁的下进阀(2)和上进阀(4)控制整个装置的运行。
说明书
一种机械膜膜法水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其是指一种机械膜膜法水处理装置，属于机械膜法水处理技术领域。
背景技术
随着社会的发展，水污染越来越严重，对水进行分处理有着非常重要的意义，水处理装置是输送介质管道上不可缺少的一种装置，是将需要物质中的杂质除去得到想要的物质的处理方法，
目前市场上的水处理装置的缺点是管道系统较为复杂，运行不稳定，冲洗换料困难。机械膜水处理器，将原水送入装有各级匹配的超滤膜的机械水处理器，利用超滤膜的过滤能力，可有效地去除水中的较大颗粒悬浮物和胶体等，使出水的浊度小于1mg/L，以保证后续处理的正常运行，因此，针对上述问题本实用新型提出一种机械膜膜法水处理装置。
实用新型内容
针对上述现有技术存在的问题，本实用新型提供一种针对目前水处理器存在的不足，而提供一种机械膜膜法水处理装置，从而去除水中杂质以及具有绿色环保的功能，解决了背景技术中存在的问题。
为实现上述目的，本实用新型采用的技术方案是：一种机械膜膜法水处理装置，包括外壳，所述外壳的一侧设置进水口且外壳另一侧设置出水口;所述进水口与排水口之间设置超滤膜，并且超滤膜顶端与安装在外壳外侧的压力表连接;所述超滤膜两端连接下进阀、下排阀、上进阀和上排阀，并且超滤膜底端设置出水阀;所述外壳一侧设置滤渣出口且外壳顶端通过导管与排气阀连通。
进一步的，所述下进阀与下排阀连通，并且上进阀与上排阀连通，水通过下进阀、下排阀、上进阀和上排阀控制进出管道。
进一步的，所述超滤膜通过压力表查看内部水压的大小。
进一步的，所述外壳为一种椭圆封头的圆柱形结构的外壳。
进一步的，污水通过设置在外壳侧壁的下进阀和上进阀控制整个装置的运行。
本实用新型的有益效果是：
1).结构紧凑，使用寿命久;
2).该种机械膜膜法水处理装置及其方法不仅结构强度高,重量轻,刚性好,抗变形能力强,室内空间大，用于建造承重的装置是合适的，超滤膜滤料无杂质，无校角，密度大，机械强度高，载污能力线使用周期长的特点;
3).内部在进水口设有超滤膜，一侧设有集水装置，集水装置上安装超滤膜，使水处理器过滤水量较大，除污能力较高，运行周期长，大幅度的改善了机械水处理器的性能，适合推广使用，有良好的经济效益和社会效益，适合推广使用。
