申请日2015.06.16
公开(公告)日2015.09.23
IPC分类号E03F5/22; E03F7/00
摘要
本发明涉及一种下水道污水处理装置，包括并联支撑台、抽水泵、二号耳座、定位框、电动推杆、方型限位块、限位弹簧、管卡、进水管和抽水喷头，并联支撑台包括定平台、动平台和三个并联支链，抽水泵通过螺钉安装在动平台上;二号耳座安装在动平台的下端面中部;定位框的两端对称焊接在动平台的两侧;电动推杆底端与二号耳座之间通过销轴相连接，电动推杆的顶端固连有方型限位块;方型限位块与电动推杆之间套设有限位弹簧;管卡安装在方型限位块上;进水管一端与抽水泵的进水口相连接;抽水喷头安装在进水管的末端。本发明实现了自动化快速清理下水道污水的功能，具有操作简便、劳动强度小和工作效率高等优点，同时也保护人操作人员的身体健康。

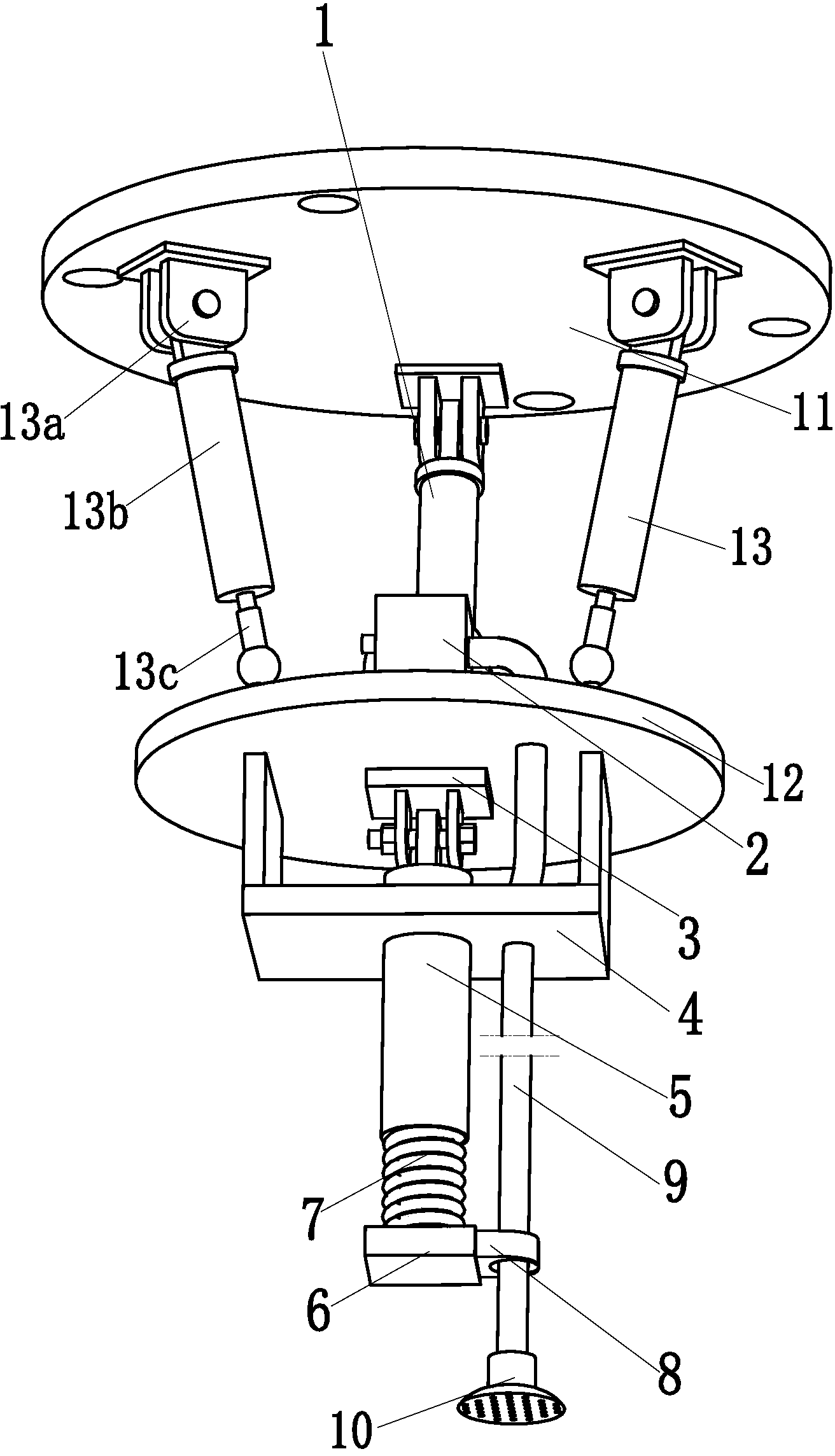

摘要附图
权利要求书
1.一种下水道污水处理装置，其特征在于：包括并联支撑台(1)、抽水泵(2)、二号耳 座(3)、定位框(4)、电动推杆(5)、方型限位块(6)、限位弹簧(7)、管卡(8)、进水管 (9)和抽水喷头(10)，所述的并联支撑台(1)包括定平台(11)、动平台(12)和三个并 联支链(13)，定平台(11)沿定平台(11)的中心轴线对称设置四个连接孔，动平台(12) 与定平台(11)之间通过三个并联支链(13)相连接，并联支链(13)包括一号耳座(13a)、 气缸(13b)、球铰链(13c)和内螺纹柱(13d)，一号耳座(13a)安装在定平台(11)的下 端面，气缸(13b)底端与一号耳座(13a)之间通过销轴相连接，气缸(13b)的顶端与球铰 链(13c)的上端之间通过螺纹相连接，球铰链(13c)的下端与内螺纹柱(13d)之间通过螺 纹相连接，内螺纹柱(13d)焊接在动平台(12)的上端面;所述的抽水泵(2)通过螺钉安 装在动平台(12)上;所述的二号耳座(3)安装在动平台(12)的下端面中部;所述的定位 框(4)中部设置有定位孔，定位框(4)的两端对称焊接在动平台(12)的两侧;所述的电 动推杆(5)底端穿过定位框(4)上的定位孔与二号耳座(3)之间通过销轴相连接，电动推 杆(5)的顶端固连有方型限位块(6);所述的方型限位块(6)与电动推杆(5)之间套设有 限位弹簧(7);所述的管卡(8)安装在方型限位块(6)上;所述的进水管(9)一端与抽水 泵(2)的进水口相连接，进水管(9)另一端依次穿过动平台(12)、定位框(4)安装在管 卡(8)上;所述的抽水喷头(10)安装在进水管(9)的末端。
2.根据权利要求1所述的一种下水道污水处理装置，其特征在于：所述的抽水泵(2)类 型为高压抽水泵。
3.根据权利要求1所述的一种下水道污水处理装置，其特征在于：所述的抽水喷头(10) 下端面上均匀设置有细孔。
说明书
一种下水道污水处理装置
技术领域
本发明涉及一种水处理设备，特别涉及一种下水道污水处理装置。
背景技术
在现有的公路和各个小区，都会看到一些下水道，下水道根据类型可分为长方形下水道 和圆形下水道，圆形下水道使用的范围较广，下水道每经过一段时间都需要人工进行清理一 些残留的淤泥和杂物，否则下水道就有可能堵塞，如果下水道堵塞，下水道内部的污水就会 溢出来，因此，在清除下水道内的堵塞物之前必须先清除污水，现有的下水道污水处理方式 一般为人工清理方式，由于污水里面有较多的有害细菌，而下水道数目又多，采用人工处理 的方式存在操作复杂、劳动强度大和工作效率低下等缺陷，且严重的影响了操作工人的身体 健康，鉴于此，急需一种自动化处理下水道污水的专用装置。
发明内容
为了解决上述问题，本发明提供了一种下水道污水处理装置，解决了现有人工清理下水 道污水存在的难题，实现了自动化快速清理下水道污水的功能，具有操作简便、劳动强度小 和工作效率高等优点，同时也保护人操作人员的身体健康。
为了实现上述目的，本发明采用以下技术方案来实现：一种下水道污水处理装置，包括 并联支撑台、抽水泵、二号耳座、定位框、电动推杆、方型限位块、限位弹簧、管卡、进水 管和抽水喷头，所述的并联支撑台包括定平台、动平台和三个并联支链，定平台沿定平台的 中心轴线对称设置四个连接孔，定平台上的四个连接孔与现有起重机相连接，动平台与定平 台之间通过三个并联支链相连接，并联支链包括一号耳座、气缸、球铰链和内螺纹柱，一号 耳座安装在定平台的下端面，气缸底端与一号耳座之间通过销轴相连接，气缸可以在一号耳 座上转动，气缸的顶端与球铰链的上端之间通过螺纹相连接，气缸同时可以在球铰链上转动， 且气缸本身的活塞杆可移动，球铰链的下端与内螺纹柱之间通过螺纹相连接，内螺纹柱焊接 在动平台的上端面，并联机构具有稳定性好、动态性能好、精度高、刚度强和承载力大等优 点，在本发明中，并联支撑台的类型为3-RPS并联机构，3-RPS并联机构在空间内可实现一 平移两转动共三个自由度方向的运动，由于下水道内孔空间较小，本发明在工作过程中稳定 性能还会不高，通过并联支撑台上三个自由度方向的调节，使得动平台一直处于平稳的姿势， 从而提高了本发明清理下水道污水的效率;所述的抽水泵通过螺钉安装在动平台上，抽水泵 的出水口与外界水管相连接，抽水泵为本发明提供抽水源动力;所述的二号耳座安装在动平 台的下端面中部;所述的定位框中部设置有定位孔，定位框的两端对称焊接在动平台的两侧; 所述的电动推杆底端穿过定位框上的定位孔与二号耳座之间通过销轴相连接，定位框起到定 位的作用，使得电动推杆的只能在竖直方向上运动，电动推杆的顶端固连有方型限位块;所 述的方型限位块与电动推杆之间套设有限位弹簧，限位弹簧起到限位的作用，可以防止电动 推杆过渡往上伸缩折坏进水管的现象;所述的管卡安装在方型限位块上;所述的进水管一端 与抽水泵的进水口相连接，进水管另一端依次穿过动平台、定位框安装在管卡上，管卡起到 固定进水管的功能;所述的抽水喷头安装在进水管的末端。工作时，当现有起重机操作污水 处理装置进入到下水道内部时，由于下水道内孔空间较小，本发明在工作过程中稳定性能不 高，通过并联支撑台上三个自由度方向的调节，使得动平台一直处于平稳的姿势，然后电动 推杆开始工作，直至抽水喷头进入到污水中，电动推杆停止工作，此时，抽水泵开始工作， 抽水泵的抽水力使得污水从抽水喷头进入，从进水管流入到抽水泵的进水口中，然后从抽水 泵的出水口经过外界水管排出，且随着污水深度的变低，电动推杆上的活塞杆也要跟随着往 下运动，保证了抽水喷头一直浸没在污水中，直至污水清理完毕，实现了自动化快速清理下 水道污水的功能。
作为本发明的一种优选技术方案，所述的抽水泵类型为高压抽水泵，高压抽水泵的抽水 力大，抽水速度快，工作效率高。
作为本发明的一种优选技术方案，所述的抽水喷头下端面上均匀设置有细孔，细孔可以 防止污水的污物进入到进水管内部，防止了进水管被堵塞的现象。
本发明的有益效果在于：本发明设计了并联支撑台，运用了并联机构的优点使得动平台 一直处于平稳的姿势，从而提高了本发明清理下水道污水的效率，解决了现有人工清理下水 道污水存在的难题，实现了自动化快速清理下水道污水的功能，具有操作简便、劳动强度小 和工作效率高等优点，同时也保护人操作人员的身体健康。
