申请日2015.06.15
公开(公告)日2015.10.07
IPC分类号C02F1/463
摘要
本发明公开了一种基于分子分离技术的废水净化处理装置，包括依次连接的水泵、预处理机构、电解池和电源机构，所述电解池包括阳极管和阴极管，所述阴极管安装于阳极管的管腔内，所述阴极管与阳极管形成电解腔;所述阳极管和阴极管均与电源机构连接;所述电解腔的上端连接有封盖，所述封盖设有出水口和杂质分离出口。本发明还提供了一种基于分子分离技术的废水净化处理装置的处理方法。本发明利用电能转成化学能，从而清洁废水中的污染，其处理效果好，避免产生二次污染;同时，本发明处理时消耗的能量少，降低了废水处理成本。

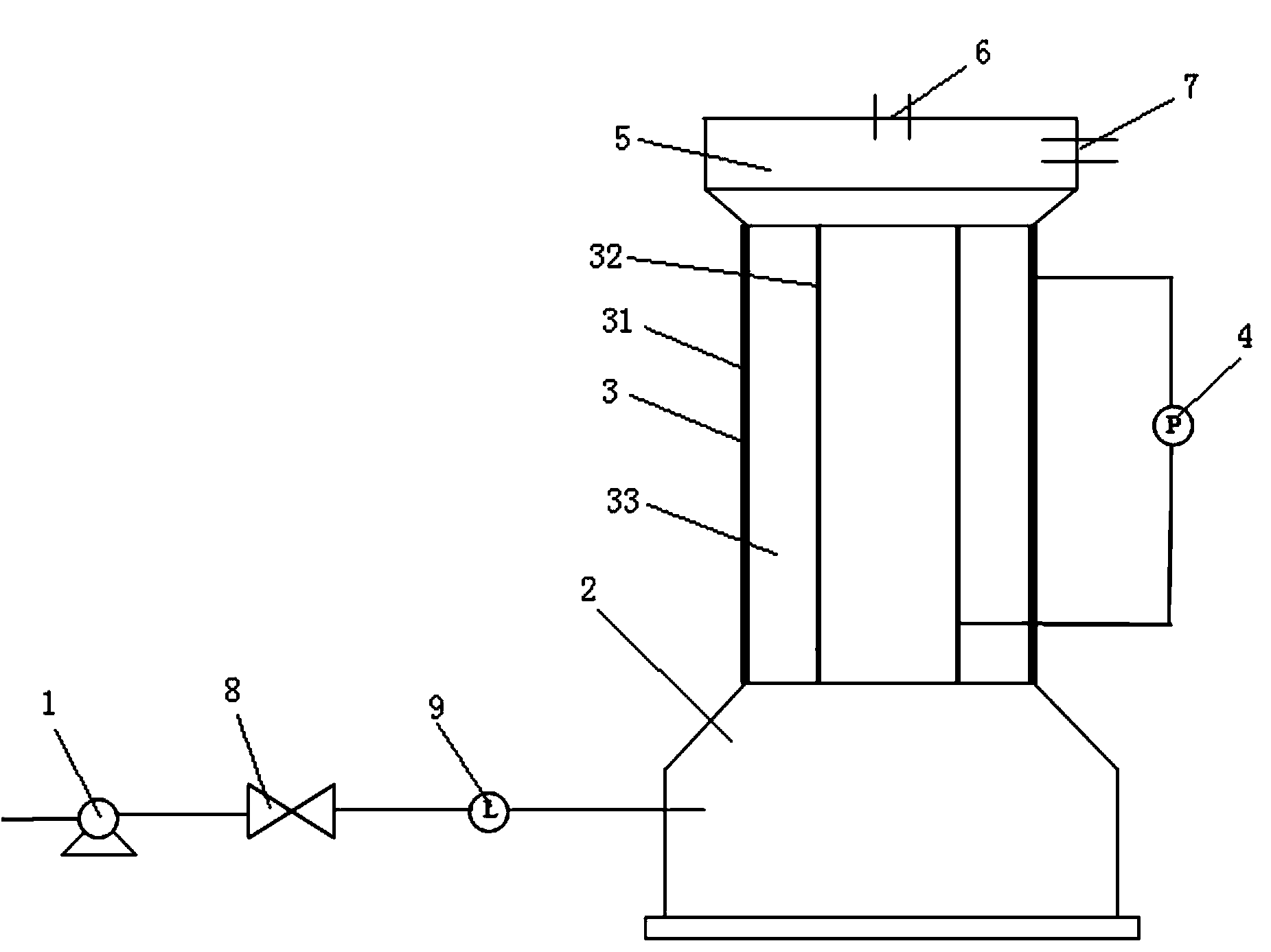

摘要附图
权利要求书
1.一种基于分子分离技术的废水净化处理装置，其特征在于：包括依次 连接的水泵、预处理机构、电解池和电源机构，所述电解池包括阳极管和阴 极管，所述阴极管安装于阳极管的管腔内，所述阴极管与阳极管形成电解腔; 所述阳极管和阴极管均与电源机构连接;所述电解腔的上端连接有封盖，所 述封盖设有出水口和杂质分离出口。
2.根据权利要求1所述的基于分子分离技术的废水净化处理装置，其特 征在于：所述预处理机构包括依次连接的温度控制器、PH过程自动控制器、 网络流量控制器和离子浓度控制器，所述温度控制器与水泵连接，所述离子 浓度控制器与电解腔连接。
3.根据权利要求2所述的基于分子分离技术的废水净化处理装置，其特 征在于：所述水泵通过管道与温度控制器连接，所述管道设有阀门和流量计， 且所述阀门和流量计自废水流动的方向依次分布。
4.根据权利要求2所述的基于分子分离技术的废水净化处理装置，其特 征在于：所述预处理机构还包括LCD显示屏，所述温度控制器、PH过程自 动控制器、网络流量控制器和离子浓度控制器均与LCD显示屏连接。
5.根据权利要求1所述的基于分子分离技术的废水净化处理装置，其特 征在于：所述阴极管与阳极管同轴设置。
6.根据权利要求1所述的基于分子分离技术的废水净化处理装置，其特 征在于：所述电源机构包括依次连接的变压器、整流二极管、滤波电容和集 成稳压器，所述变压器与阴极管连接，所述集成稳压器与阳极管连接。
7.根据权利要求1所述的基于分子分离技术的废水净化处理装置，其特 征在于：所述阳极管采用铁制成，所述阴极管采用银或铂制成。
8.一种基于2～4中任一项所述的基于分子分离技术的废水净化处理装置 的处理方法，其特征在于，包括以下步骤：
1)废水通过水泵抽取后，依次通过温度控制器、PH过程自动控制器、 网络流量控制器和离子浓度控制器，从而对废水的温度、酸碱度、流速、金 属离子的浓度进行调整，从而对废水进行预处理;
2)被预处理的废水进入电解腔中，此废水通过阴极管和阳极管进行氧化 还原反应，产生氢氧化铁，而氢氧化铁形成三维的分子网络结构，这分子网 络结构对废水中的杂质进行截留围困，形成絮状物，最后絮状物自杂质分离 出口流出，而洁净的水从出水口流出，实现废水的净化处理。
说明书
一种基于分子分离技术的废水净化处理装置及处理方法
技术领域
本发明涉及废水处理设备，具体涉及一种基于分子分离技术的废水净化 处理装置及处理方法。
背景技术
2015年是新《环境保护法》的实施年，也是环境公益诉讼的破冰之年。 同时国务院又发布了《水污染防治行动计划》(简称“水十条”)，“水十条” 是最新的治污利器，直指水污染防治领域的重大现实问题，全面尝试新的治 水理念，将“最严格的水资源管理”的实施机制落到实处。
传统的一些废水处理手段，例如：物化处理﹑生化处理﹑高级氧化等都 存在一些弊端，如成本较高，去除效率不高，对有毒和难降解的有机物通常 不能彻底降解，甚至还有二次污染产生等问题，因此，寻找新的高效环保节 能的废水深度处理方法迫在眉睫。
发明内容
本发明的目的是为了克服以上现有技术存在的不足，提供了一种结构简 单、合理，净化效果好，避免产生二次污染的基于分子分离技术的废水净化 处理装置。同时，本发明还提供了一种采用上述基于分子分离技术的废水净 化处理装置的处理方法。
本发明的目的通过以下的技术方案实现：本基于分子分离技术的废水净 化处理装置，包括依次连接的水泵、预处理机构、电解池和电源机构，所述 电解池包括阳极管和阴极管，所述阴极管安装于阳极管的管腔内，所述阴极 管与阳极管形成电解腔;所述阳极管和阴极管均与电源机构连接;所述电解 腔的上端连接有封盖，所述封盖设有出水口和杂质分离出口。
优选的，所述预处理机构包括依次连接的温度控制器、PH过程自动控制 器、网络流量控制器和离子浓度控制器，所述温度控制器与水泵连接，所述 离子浓度控制器与电解腔连接。
优选的，所述水泵通过管道与温度控制器连接，所述管道设有阀门和流 量计，且所述阀门和流量计自废水流动的方向依次分布。
优选的，所述预处理机构还包括LCD显示屏，所述温度控制器、PH过 程自动控制器、网络流量控制器和离子浓度控制器均与LCD显示屏连接。
优选的，所述阴极管与阳极管同轴设置。
优选的，所述电源机构包括依次连接的变压器、整流二极管、滤波电容 和集成稳压器，所述变压器与阴极管连接，所述集成稳压器与阳极管连接。
优选的，所述阳极管采用铁制成，所述阴极管采用银或铂制成。
一种采用上述的基于分子分离技术的废水净化处理装置的处理方法，包 括以下步骤：
1)废水通过水泵抽取后，依次通过温度控制器、PH过程自动控制器、 网络流量控制器和离子浓度控制器，从而对废水的温度、酸碱度、流速、金 属离子的浓度进行调整，从而对废水进行预处理;
2)被预处理的废水进入电解腔中，此废水通过阴极管和阳极管进行氧化 还原反应，产生氢氧化铁，而氢氧化铁形成三维的分子网络结构，这分子网 络结构对废水中的杂质进行截留围困，形成絮状物，最后絮状物自杂质分离 出口流出，而洁净的水从出水口流出，实现废水的净化处理。
本发明相对于现有技术具有如下的优点：
1、本发明的基于分子分离技术的废水净化处理装置主要由水泵、预处理 机构、电解池和电源机构构成，其利用电能转成化学能，从而清洁废水中的 污染，其处理效果好，避免产生二次污染。
2、本发明的基于分子分离技术的废水净化处理装置利用电能处理废水中 的污染物，其处理时消耗的能量少，降低了废水处理成本。
3、本发明能清除电子行业排放出来的含有汞﹑铬等重金属污染较严重的 废水，同时也可以清除废水中的氮，磷，生物需氧量，细菌，病毒，激素和 药物等物质，能处理的污染物种类多，故本发明适用范围广，可以对石油﹑ 电厂﹑纸浆和纸﹑市政﹑农业等很多领域的废水进行分离处理。
