申请日2015.07.08
公开(公告)日2017.01.18
IPC分类号C02F9/04
摘要
本发明公开了一种多级气泛式污水处理设备，该成套设备包括澄清池、气浮池、药剂搅拌罐、加药装置、保温装置构成，其中所述的澄清池由一级布水、二级布水、交错斜板，溢流，水槽依顺序连接而成，所述的药剂搅拌罐主要由罐体、搅拌装置、液位计、音叉物位发讯器、药剂输入泵、药剂输出泵、阀门组成，所述的气浮池装置主要由池体、搅拌系统、撇渣系统组成，本套设备具有占地面积小、工艺简单、操作维修方便、连续生产处理量大等显著优势。
权利要求书
1.一种多级气泛式污水处理设备，其特征在于，该成套设备包括澄清池、气浮池、药剂搅拌罐、加药装置、保温装置构成，其中所述的澄清池由一级布水、二级布水、交错斜板，溢流，水槽依顺序连接而成，所述的药剂搅拌罐主要由罐体、搅拌装置、液位计、音叉物位发讯器、药剂输入泵、药剂输出泵、阀门组成，所述的气浮池装置主要由池体、搅拌系统、撇渣系统组成，池体由进水池、气浮池、稳定池、排水池及两侧的排渣池等组成;搅拌系统由电机、皮带轮、支撑装置、叶轮、栅格及护罩组成;撇渣系统由电机、减速机、浆叶组成。
2.根据权利要求1所述的一种多级气泛式污水处理设备，其特征在于所述的一级布水采用多孔板布水，其作用主要是均匀分布水流，降低水流速度。
3.根据权利要求1所述的一种多级气泛式污水处理设备，其特征在于所述的二级布水装置由聚丙烯板组装而成，板和板之间形成管径约20mm、方向水平的六角或三角状管。
说明书
一种多级气泛式污水处理设备
技术领域
本发明属于石油、化工环保设备技术领域，特别涉及一种多级气泛式污水处理设备。
背景技术
CN102485655B《一种恒流式除油器》，该除油器包括箱体、竖直设置在箱体中的分隔板，水平设置在箱体中的上过滤板、下过滤板(上、下过滤板间留有间隙)，向清水池方向倾斜的的斜板等组成。箱体上部设有出油口，溢流板的上边缘和出油口等高。这种除油器解决了漂浮油不能去除和收集的问题，但是不能解决乳化油的分离问题。
CN203781933U《一种聚集型斜板隔油器》，该除油器包括一个箱体，通过水平设置的封板分为进水区和过滤区，过滤区与进水池连通，过滤区设有集油装置，集油装置由外筒和套设在外筒内的内筒组成，内筒与外筒之间的腔体由疏水亲油聚集填料填充，内筒和外筒布满通孔。该除油器可提高去除废水中油脂的工作效率，也可对废水中的大颗粒物质进行过滤。但是该装置的除油率较低，不能对废水进行深度除油以满足排放要求，排出的废水往往需要二次处理。
CN203006989U《含油污水除油器》，该除油器包含一个箱体，箱体内沿水流方向设有溶气排放系统和斜板/斜管组件，组件上部设有刮油机，组件底部设有泥斗。该装置及气浮与隔油功能于一体，利用气浮理论和斜板聚结理论呢，提高了油粒的聚集能力，提高了含油污水的处理效率。但该装置限于构件的体积不能太大，不适用于连续生产和大处理量的场合。
发明内容
本发明的目的，提供一种应用于石油开采、石油精炼、电厂、化工、铸造、金属表面处理等行业的污水处理，用于去除污水中的悬浮油及乳化油，并可去除污水中的悬浮固体颗粒等，出水含油量指标可达10ppm以下的装置。

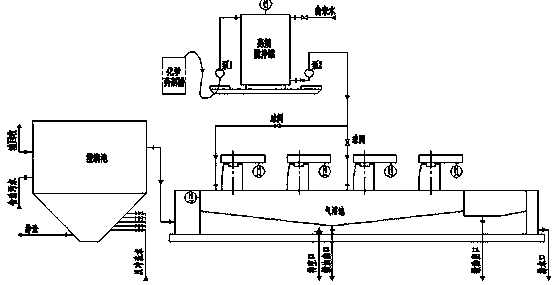

本发明解决所述问题的技术方案是：一种多级气泛式污水处理设备，该成套设备包括澄清池、气浮池、药剂搅拌罐、加药装置、保温装置构成，其中所述的澄清池由一级布水、二级布水、交错斜板，溢流，水槽依顺序连接而成，所述的药剂搅拌罐主要由罐体、搅拌装置、液位计、音叉物位发讯器、药剂输入泵、药剂输出泵、阀门组成，所述的气浮池装置主要由池体、搅拌系统、撇渣系统组成，池体由进水池、气浮池、稳定池、排水池及两侧的排渣池等组成;搅拌系统由电机、皮带轮、支撑装置、叶轮、栅格及护罩组成;撇渣系统由电机、减速机、浆叶组成。
所述的一级布水采用多孔板布水，其作用主要是均匀分布水流，降低水流速度。
所述的二级布水装置由聚丙烯板组装而成，板和板之间形成管径约20mm、方向水平的六角或三角状管。
工作过程和原理
1)澄清池
含油污水由进口进入澄清池，先后通过一级布水、聚结器(二级布水)、交错斜板，溢流进入水槽，最后经排水口流入下级处理装置;分离出的油溢流流入油槽，经排油口回收;沉淀泥渣在集泥槽集结，经泥渣出口排出池外。
一级布水采用多孔板布水，其作用主要是均匀分布水流，降低水流速度。
二级布水装置由聚丙烯板组装而成，板和板之间形成管径约20mm、方向水平的六角或三角状管，含有油及固体颗粒的水流经过此装置后变为层流，而层流是有效分离水、油及固体颗粒的必要条件，同时由于聚丙烯材料固有的亲油疏水特性，增加了污水中的细小油滴聚结成大油滴的机会，这样对分离污水中的部分乳化油起到了一定的作用。
经二级布水含有油、固体颗粒的污水水平流入交错斜板区，交错斜板采用聚丙烯材料制成，板和板间形成与水平方向成60°夹角的斜管，根据浅池沉淀理论及自然上浮法原理，油滴沿斜板上浮至澄清池的顶部，固体颗粒沿斜板沉到池体底部，水沿水平方向流动，同样，利用聚丙烯材料亲油疏水特性聚结污水中的细小油滴为大油滴，进一步去除污水中的乳化油。这种斜交错结构不是为了提高油滴、固体颗粒的上升或沉降速度而设计的，它仅仅是为了缩短油、固体颗粒从水中分离出来所必需的上升、沉降距离。
经初步分离后的水越过溢水堰板流入水槽，通过排水口流入下道工序(气浮池)。
分离出的油聚集在池体上部到一定高度的时候通过溢油堰板流入油槽，经排油口回收。油的聚集高度可通过调节溢水堰板进行调节。
泥渣沉淀聚集在池体的底部，可根据污水中含泥量的多少通过排泥口及时排泥。
澄清池还设有反冲洗装置，用于清除池体底部淤泥，冲洗水压力以3.5㎏/cm2为宜。
如果使用现场环境温度过低，会造成油的凝固或流动性降低，从而影响处理效果，一般在澄清池池体外还加设有保温装置。
本发明的有益效果：本套设备具有占地面积小、工艺简单、操作维修方便、连续生产处理量大等显著优势。
