申请日2015.06.12
公开(公告)日2017.01.04
IPC分类号C02F9/02; E03C1/12
摘要
一种家庭废水净化装置，包括第一废水收集箱、第二废水收集箱、第三废水收集箱、废水加热箱、热转换器、加热装置、第一废水过滤箱、小型水泵、离心分离机、第二废水过滤箱、第三废水过滤箱，所述的第一废水收集箱、第二废水收集箱、第三废水收集箱通过管道连接废水加热箱，所述的废水加热箱下侧装置加热装置，所述的废水加热箱右侧装置热转换器，所述的废水加热箱连接第一废水过滤箱，所述的第一废水过滤箱连接小型水泵，所述的小型水泵连接离心分离机，所述的离心分离机连接第二废水过滤箱，所述的第二废水过滤箱连接第三废水过滤箱，所述的第三废水过滤箱右侧装置排水管。本发明充分收集家庭废水，并进行处理，使得废水可以二次使用。
摘要附图
权利要求书
1.一种家庭废水净化装置，包括第一废水收集箱、第二废水收集箱、第三废水收集箱、废水加热箱、热转换器、加热装置、第一废水过滤箱、小型水泵、离心分离机、第二废水过滤箱、第三废水过滤箱，其特征在于：所述的第一废水收集箱、第二废水收集箱、第三废水收集箱顶端各装置一个废水进入口，所述的第一废水收集箱通过管道连接废水加热箱左侧，所述的第二废水收集箱通过管道连接废水加热箱上端左侧，所述的第三废水收集箱通过管道连接废水加热箱上端右侧，所述的废水加热箱下侧装置加热装置，所述的废水加热箱右侧装置热转换器，所述的废水加热箱左侧通过管道连接第一废水过滤箱，所述的第一废水过滤箱通过管道连接小型水泵，所述的小型水泵通过管道连接离心分离机，所述的离心分离机通过管道连接第二废水过滤箱，所述的第二废水过滤箱通过管道连接第三废水过滤箱，所述的第三废水过滤箱右侧装置排水管。
2.根据权利要求1所述的一种家庭废水净化装置，其特征在于：所述的第一废水过滤箱内部右侧装置滤网，所述的第一废水过滤箱内部下侧装置顶面为带有圆形镂空口斜板的沉淀池。
3.根据权利要求1所述的一种家庭废水净化装置，其特征在于：所述的第二废水过滤箱内部由上至下装置活性炭滤网、不锈钢过滤网、陶瓷过滤板。
4.根据权利要求1所述的一种家庭废水净化装置，其特征在于：所述的第三废水过滤箱内部由上至下装置PP棉过滤网、超滤网。
5.根据权利要求1所述的一种家庭废水净化装置，其特征在于：废水进入第一废水收集箱、第二废水收集箱、第三废水收集箱，再流入废水加热箱加热，产生的热能经热装换器转换使用，然后废水进入第一废水过滤箱，水中较大杂质经过斜板进入沉淀池，经滤网过滤后的废水由小型水泵抽入离心分离机中，离心分离杂质后进入第二废水过滤箱内部，经活性炭滤网、不锈钢过滤网、陶瓷过滤板过滤后，废水进入第三废水过滤箱，经PP棉过滤网、超滤网过滤后，通过排水管排出使用。
说明书
一种家庭废水净化装置
技术领域
本发明涉及一种废水净化装置，特别是涉及一种家庭废水净化装置。
背景技术
水，生命之源。在世界许多地方，对水的需求已经超过水资源所能负荷的程度，而我国属于轻度缺水国家。主要原因在于，我国水资源偏少，空间分布不均，污染严重，浪费严重。污水处理再利用，是有效利用水资源的必要途径之一。政府也在大力改善水污染问题，但水污染治理周期长，牵涉面广，所需资金数额巨大，就目前而言，仍存在许多问题，政府和企业所采取的方式卓有成效，但民间力量效果甚微，多数人不以为然。于是，80年代末，净水器开始应景出现在人们的生活里，净水技术逐渐得到普及。净水器企业不断推动家庭用水治理，与政府治理政策齐头并进，家庭废水再利用程度大大得到了提升。许多企业大力研发家庭废水再利用产品来丰富市场，为人们生活提供更多便利。但是目前市场上的家庭废水净化装置过于简易，导致净化效率低、净化质量差。
发明内容
本发明的目的是提供一种家庭废水净化装置，净化率高、节能环保，并且内置加热箱，加热废水产生热能，经热转换器转换后使用。
本发明的目的通过以下技术方案来实现：

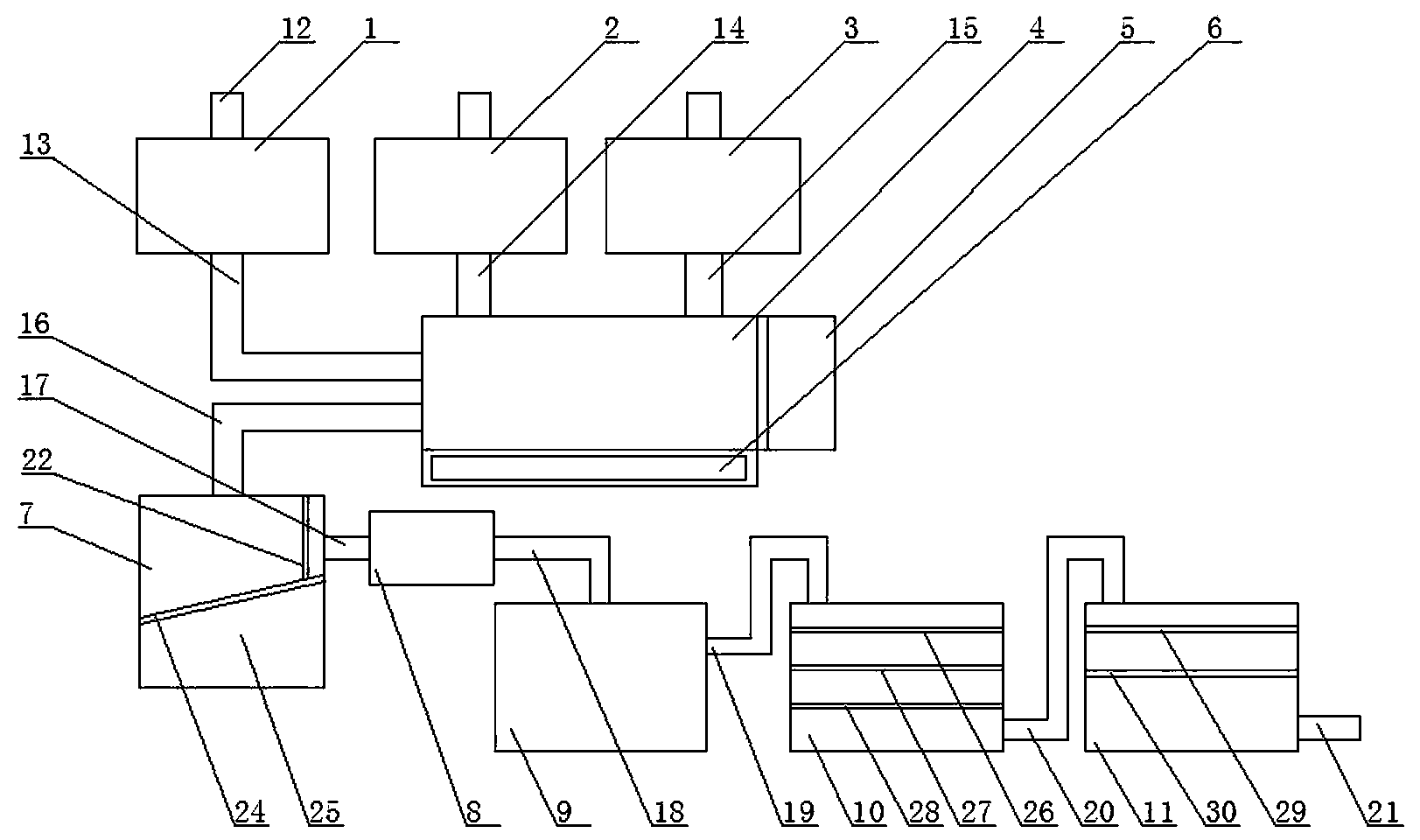

一种家庭废水净化装置，包括第一废水收集箱、第二废水收集箱、第三废水收集箱、废水加热箱、热转换器、加热装置、第一废水过滤箱、小型水泵、离心分离机、第二废水过滤箱、第三废水过滤箱，所述的第一废水收集箱、第二废水收集箱、第三废水收集箱顶端各装置一个废水进入口，所述的第一废水收集箱通过管道连接废水加热箱左侧，所述的第二废水收集箱通过管道连接废水加热箱上端左侧，所述的第三废水收集箱通过管道连接废水加热箱上端右侧，所述的废水加热箱下侧装置加热装置，所述的废水加热箱右侧装置热转换器，所述的废水加热箱左侧通过管道连接第一废水过滤箱，所述的第一废水过滤箱通过管道连接小型水泵，所述的小型水泵通过管道连接离心分离机，所述的离心分离机通过管道连接第二废水过滤箱，所述的第二废水过滤箱通过管道连接第三废水过滤箱，所述的第三废水过滤箱右侧装置排水管。
所述的第一废水过滤箱内部右侧装置滤网，所述的第一废水过滤箱内部下侧装置顶面为带有圆形镂空口斜板的沉淀池。
所述的第二废水过滤箱内部由上至下装置活性炭滤网、不锈钢过滤网、陶瓷过滤板。
所述的第三废水过滤箱内部由上至下装置PP棉过滤网、超滤网。
工作原理：废水进入第一废水收集箱、第二废水收集箱、第三废水收集箱，再流入废水加热箱加热，产生的热能经热装换器转换使用，然后废水进入第一废水过滤箱，水中较大杂质经过斜板进入沉淀池，经滤网过滤后的废水由小型水泵抽入离心分离机中，离心分离杂质后进入第二废水过滤箱内部，经活性炭滤网、不锈钢过滤网、陶瓷过滤板过滤后，废水进入第三废水过滤箱，经PP棉过滤网、超滤网过滤后，通过排水管排出使用。
所述的第一废水收集箱可收集洗菜池中的废水，所述的第二废水收集箱可收集洗手池中的废水，所述的第三废水收集箱可收集洗澡后产生的废水。
本发明的有益效果：本发明的一种家庭废水净化装置，装置第一废水收集箱、第二废水收集箱、第三废水收集箱，第一废水收集箱收集洗菜池中的废水，第二废水收集箱收集洗手池中的废水，第三废水收集箱收集洗澡后产生的废水，然后流入废水加热箱，便于人们直接收集废水，并且加热后产生热能经热转换器转换使用，本发明充分收集家庭废水，并进行处理，使得废水可以二次使用，大大节约人们生活成本，极大地便捷了人们的日常生活。
