申请日2015.07.13
公开(公告)日2015.12.30
IPC分类号C02F3/02
摘要

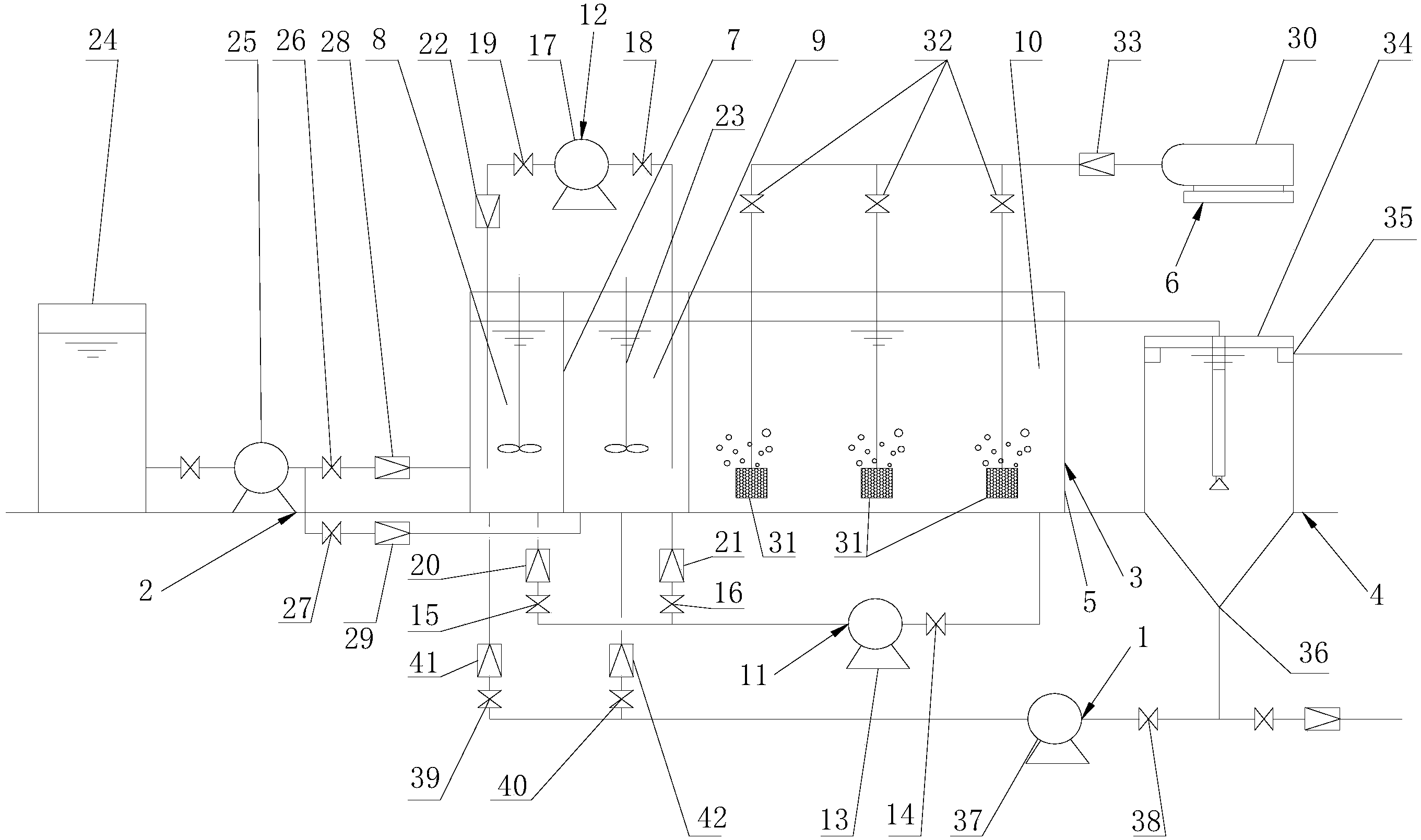

本实用新型公开了一种污水好氧生化处理系统，包括污泥回流装置、依次连接的进水装置、生化反应装置和泥水分离装置，所述泥水分离装置通过污泥回流装置与生化反应装置连接，所述生化反应装置包括生化反应器和曝气机构，所述曝气机构与生化反应器连接，所述生化反应器的内腔设有2张可拆装的隔板，2张所述隔板将生化反应器的内腔分隔成第一反应区、第二反应区和第三反应区;所述第一反应区和第二反应区均与进水装置连接，所述第三反应区与泥水分离装置连接。本实用新型集多种污水处理工艺为一体，能根据实际需要实现不同污水处理工艺的转换，可评价各工艺流程和工艺参数的处理效率及其经济性，具有工艺组合灵活多变、调节方便、设备简单的优势。
权利要求书
1.一种污水好氧生化处理系统，包括污泥回流装置、依次连接的进水装 置、生化反应装置和泥水分离装置，其中，所述泥水分离装置通过污泥回流 装置与生化反应装置连接，即生化反应装置、泥水分离装置和污泥回流装置 形成环路;其特征在于：所述生化反应装置包括生化反应器和曝气机构，所 述曝气机构与生化反应器连接，所述生化反应器的内腔设有2张可拆装的隔 板，2张所述隔板将生化反应器的内腔分隔成第一反应区、第二反应区和第三 反应区;所述第一反应区和第二反应区均与进水装置连接，所述第三反应区 与泥水分离装置连接。
2.根据权利要求1所述的污水好氧生化处理系统，其特征在于：所述生 化反应器的内腔设有至少2组止水插槽，每组止水插槽具有2个相对设置止 水插槽，2个所述隔板分别插入其中的2组止水插槽。
3.根据权利要求1所述的污水好氧生化处理系统，其特征在于：所述生 化反应装置还包括第一混合液回流机构和第二混合液回流机构;所述第一混 合液回流机构包括第一混合液回流泵、第一回流阀、第二回流阀和第三回流 阀，所述第一混合液回流泵的入水口通过第一回流阀与第三反应区连接，所 述第一混合液回流泵的出水口通过第二回流阀和第三回流阀分别与第一反应 区和第二反应区连接;
所述第二混合液回流机构包括第二混合液回流泵、第四回流阀和第五回 流阀，所述第二混合液回流泵的入水口通过第四回流阀与第二反应区连接， 所述第二混合液回流泵的出水口通过第五回流阀与第一反应区连接。
4.根据权利要求3所述的污水好氧生化处理系统，其特征在于：所述第 二回流阀和第一反应区之间设有第一混合液流量计，所述第三回流阀和第二 反应区之间设有第二混合液流量计;所述第五回流阀与第一反应区之间设有 第三混合液流量计。
5.根据权利要求1所述的污水好氧生化处理系统，其特征在于：所述第 一反应区和第二反应区设有搅拌器。
6.根据权利要求1所述的污水好氧生化处理系统，其特征在于：所述进 水装置包括配水箱、污水泵、第一供水阀和第二供水阀，所述污水泵的进水 口与配水箱连接，所述污水泵的出水口通过第一供水阀和第二供水阀分别与 第一反应区和第二反应区连接;所述第一供水阀和第一反应区之间设有第一 污水流量计，所述第二供水阀和第二反应区之间设有第二污水流量计。
7.根据权利要求1所述的污水好氧生化处理系统，其特征在于：所述曝 气机构包括气泵、多个曝气头和与曝气头数量相等的爆气阀，多个所述曝气 头均设置于生化反应器的内腔，且多个所述曝气头分别通过相应的曝气阀与 气泵连接;所述曝气阀与气泵之间设有气体流量计。
8.根据权利要求1所述的污水好氧生化处理系统，其特征在于：所述泥 水分离装置包括沉淀池，所述沉淀池的上端设有排水口，所述沉淀池的底部 设有排泥口，所述排泥口通过污泥回流装置与生化反应器的第一反应区和第 二反应区连接。
9.根据权利要求8所述的污水好氧生化处理系统，其特征在于：所述污 泥回流装置包括污泥泵、第一污泥阀、第二污泥阀和第三污泥阀，所述污泥 泵的进泥口通过第一污泥阀与排泥口连接，所述污泥泵的出泥口通过第二污 泥阀和第三污泥阀分别与第一反应区和第二反应区连接。
10.根据权利要求9所述的污水好氧生化处理系统，其特征在于：所述 第二污泥阀与第一反应区之间设有第一污泥流量计，所述第三污泥阀与第二 反应区之间设有第二污泥流量计。
说明书
一种污水好氧生化处理系统
技术领域
本实用新型涉及一种污水处理系统，具体涉及一种污水好氧生化处理系统。
背景技术
目前污水处理技术中使用最广泛的是好氧生化处理技术，选取合理的好氧生化处理工艺流程以及选择合适的工艺参数，对于提高生化处理的效率以及降低工程投资、运行费用至关紧要。本试验装置在充分研究了好氧生化处理多种工艺流程和设计参数的基础上，研制出可通过简单调整各反应区容积比例、各区停留时间、污泥回流比、混合液回流比等参数，模拟实际污水好氧生化处理过程，能选择出既符合日益严格的污水排放标准又符合经济性的最优好氧生化处理工艺组合。
实用新型内容
为了克服现有技术的不足和缺点，本实用新型的目的在于提供一种污水好氧生化处理系统，该污水好氧生化处理系统可进行多种处理工艺，具有工艺组合灵活多为、控制容易、结构简单的优势。
为了达到上述目的，本实用新型采用以下技术方案：一种污水好氧生化处理系统，包括污泥回流装置、依次连接的进水装置、生化反应装置和泥水分离装置，其中，所述泥水分离装置通过污泥回流装置与生化反应装置连接，即生化反应装置、泥水分离装置和污泥回流装置形成环路;所述生化反应装置包括生化反应器和曝气机构，所述曝气机构与生化反应器连接，所述生化反应器的内腔设有2张可拆装的隔板，2张所述隔板将生化反应器的内腔分隔成第一反应区、第二反应区和第三反应区;所述第一反应区和第二反应区均与进水装置连接，所述第三反应区与泥水分离装置连接。
优选的，所述生化反应器的内腔设有至少2组止水插槽，每组止水插槽具有2个相对设置止水插槽，2个所述隔板分别插入其中的2组止水插槽。
优选的，所述生化反应装置还包括第一混合液回流机构和第二混合液回流机构;所述第一混合液回流机构包括第一混合液回流泵、第一回流阀、第二回流阀和第三回流阀，所述第一混合液回流泵的入水口通过第一回流阀与第三反应区连接，所述第一混合液回流泵的出水口通过第二回流阀和第三回流阀分别与第一反应区和第二反应区连接;
所述第二混合液回流机构包括第二混合液回流泵、第四回流阀和第五回流阀，所述第二混合液回流泵的入水口通过第四回流阀与第二反应区连接，所述第二混合液回流泵的出水口通过第五回流阀与第一反应区连接。
优选的，所述第二回流阀和第一反应区之间设有第一混合液流量计，所述第三回流阀和第二反应区之间设有第二混合液流量计;所述第五回流阀与第一反应区之间设有第三混合液流量计。
优选的，所述第一反应区和第二反应区设有搅拌器。
优选的，所述进水装置包括配水箱、污水泵、第一供水阀和第二供水阀，所述污水泵的进水口与配水箱连接，所述污水泵的出水口通过第一供水阀和第二供水阀分别与第一反应区和第二反应区连接;所述第一供水阀和第一反应区之间设有第一污水流量计，所述第二供水阀和第二反应区之间设有第二污水流量计。
优选的，所述曝气机构包括气泵、多个曝气头和与曝气头数量相等的爆气阀，多个所述曝气头均设置于生化反应器的内腔，且多个所述曝气头分别通过相应的曝气阀与气泵连接;所述曝气阀与气泵之间设有气体流量计。
优选的，所述泥水分离装置包括沉淀池，所述沉淀池的上端设有排水口，所述沉淀池的底部设有排泥口，所述排泥口通过污泥回流装置与生化反应器的第一反应区和第二反应区连接。
优选的，所述污泥回流装置包括污泥泵、第一污泥阀、第二污泥阀和第三污泥阀，所述污泥泵的进泥口通过第一污泥阀与排泥口连接，所述污泥泵的出泥口通过第二污泥阀和第三污泥阀分别与第一反应区和第二反应区连接。
优选的，所述第二污泥阀与第一反应区之间设有第一污泥流量计，所述第三污泥阀与第二反应区之间设有第二污泥流量计。
本实用新型相对于现有技术，具有如下的优点及效果：
1、本实用新型的生化反应器采用可拆装的隔板将生化反应器的内腔分隔成三个反应区，在工作时，根据处理工艺抽离一张或两张隔板，使三个反应区形成一个总反应区或两个或三个反应区的组合，以此可以调整各反应区容积比例及污水停留各反应区的时间，从而可实现各种处理工艺及工艺参数。
2、本实用新型的在生化反应装置中包括两个混合液回流机构，这两个混合液利用各回流阀控制，并采用混合液流量计实时监控，从而进一步增加了处理工艺的种类，从而可更好地对污水进行处理，保证既符合日益严格的污水排放标准又符合经济性最好的处理工艺组合。
3、本实用新型中的污泥回流装置通过采用两个污泥阀分别与第一反应区和第二反应区连接，则可根据不同的处理工艺，将污泥回送至相应的反应区，这进一步优化了污水的处理工艺，保证既符合日益严格的污水排放标准又符合经济性最好的处理工艺组合。
4、本实用新型集中了多种工艺流程和多种工艺参数，可结合实际污水治理需要采用不同污水处理工艺，优选最佳的工艺流程和工艺参数，实现治理效果和经济效益最大化。
