申请日2015.06.11
公开(公告)日2015.12.09
IPC分类号C02F9/02
摘要
本实用新型涉及一种二级生化废水回用处理装置，所述二级生化废水回用处理装置包括：调节池、砂滤池、碳滤池、保安过滤器、超滤系统、反渗透系统、收集池;所述调节池通过泵连接砂滤池，所述砂滤池连接碳滤池，碳滤池连接保安过滤器，保安过滤器连接超滤系统，超滤系统通过高压泵连接反渗透系统，反渗透系统连接收集池。本实用新型的超滤膜具有能耗低、过滤精度高、产水量大、抗污能力强的优点，可有效滤除水中的细菌、胶体、悬浮物、铁锈、大分子有机物等有害物质;反渗透系统采用四支并联安装的海德芳香族聚酰胺复合材料膜，不但具有复合膜的低压、高通量、高脱盐率等各种特点，而且还具有抗污染的特殊优点。

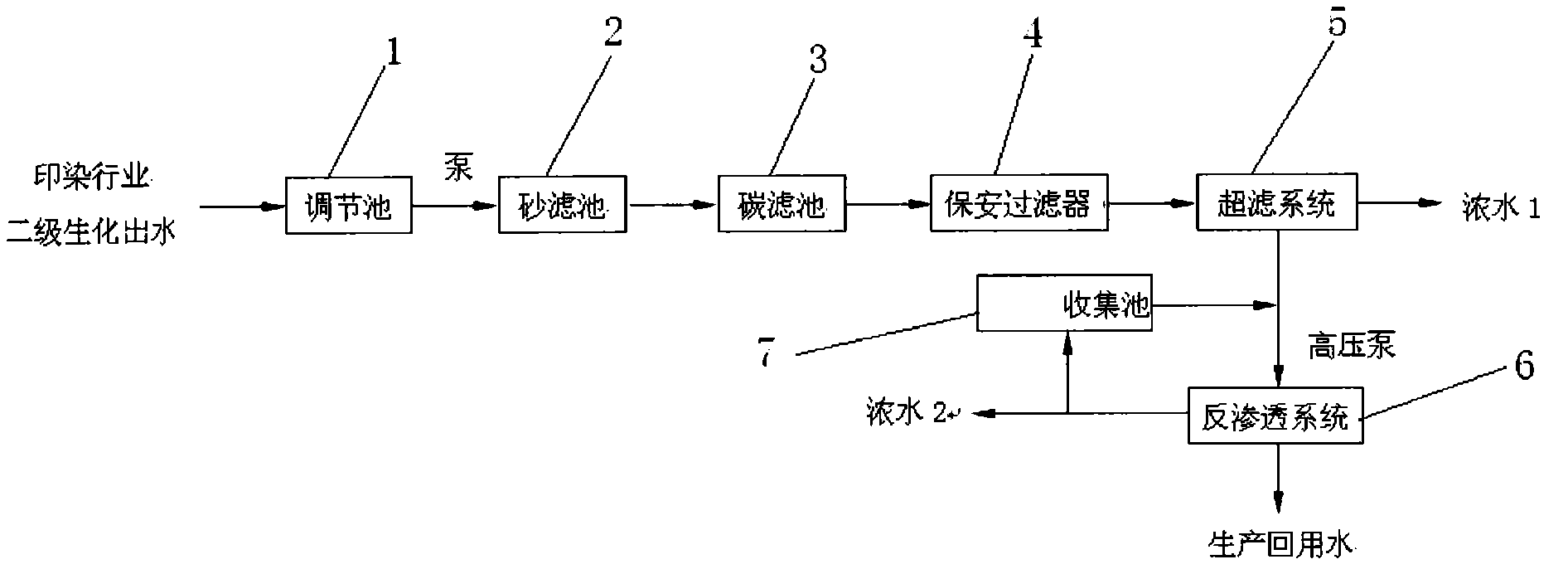

摘要附图
权利要求书
1.一种二级生化废水回用处理装置，其特征在于，所述二级生化废水回用处理装置包括：调节池、砂滤池、碳滤池、保安过滤器、超滤系统、反渗透系统、收集池;
所述调节池通过泵连接砂滤池，所述砂滤池连接碳滤池，碳滤池连接保安过滤器，保安过滤器连接超滤系统，超滤系统通过高压泵连接反渗透系统，反渗透系统连接收集池。
2.如权利要求1所述的二级生化废水回用处理装置，其特征在于，所述反渗透系统包括：薄膜、中心管、多孔支撑材料层、进料液隔网;
薄膜卷起的中心位置放置中心管，薄膜自上而下设置多孔支撑材料层、进料液隔网。
3.如权利要求1所述的二级生化废水回用处理装置，其特征在于，所述砂滤池中放置12-24目的石英砂。
4.如权利要求1所述的二级生化废水回用处理装置，其特征在于，所述碳滤池放置8-16目的活性碳，活性碳的比表面积大于1000m2/g，表面布满平均直径为20～30埃的微孔。
5.如权利要求1所述的二级生化废水回用处理装置，其特征在于，所述保安过滤器内安装有若干根滤芯，滤芯孔径的最低要求为小于10μm。
6.如权利要求1所述的二级生化废水回用处理装置，其特征在于，所述反渗透系统采用四支并联安装的芳香族聚酰胺复合材料膜。
说明书
一种二级生化废水回用处理装置
技术领域
本实用新型属于工业废水处理技术领域，尤其涉及一种二级生化废水回用处理装置。
背景技术
目前，印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染工业生产过程中排出的废水。印染废水水量较大，每印染加工1吨纺织品耗水100～200吨，其中80～90%成为废水。纺织印染工业作为中国具有优势的传统支柱行业之一，20世纪90年代以来获得迅猛发展，其用水量和排水量也呈逐年大幅增长的态势。据不完全统计，我国每天排放的印染废水量达3.0～4.0×106IT13，而废水处理后回用率不足40%，废水排放量和污染物总量分别位居全国工业部门的第二位和第四位，是我国各行业排污大户之一。
随着染料工业的发展和印染行业生产工艺技术的不断进步，染料结构的稳定性大大提高，新型助剂的不断应用，使难生化降解的有机物大量进入印染废水中，同时各生产工艺环节对生产用水水质要求的差异等因素，都大大增加了印染废水处理和回用的难度。目前国内外都加大了对印染废水的治理和回用控制力度，在印染废水的处理与回用上都有一些成功的案例。但这些成功的案例大多针对印染行业排放的混合废水，由于印染行业生产工艺中各单元的功能不同，决定了各单元会产生成分、浓度、流量等特征不同的废水，这些不同特征的废水的处理的难易程度是不同的。困此，基于印染行业生产工艺特点加强印染废水的处理及回用技术的研究，既可以达到节能减排、缓解水资源匮乏的问题，同时对于保护生态环境也能起到极其重要的作用。
现有的污水处理系统存在能耗较高、过滤精度低、产水量小、抗污能力弱。
实用新型内容
本实用新型为解决现有的污水处理系统存在能耗较高、过滤精度低、产水量小、抗污能力弱的技术问题而提供一种结构简单、安装使用方便、提高工作效率的二级生化废水回用处理装置。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：
本实用新型的二级生化废水回用处理装置，所述二级生化废水回用处理装置包括：调节池、砂滤池、碳滤池、保安过滤器、超滤系统、反渗透系统、收集池;
所述调节池通过泵连接砂滤池，所述砂滤池连接碳滤池，碳滤池连接保安过滤器，保安过滤器连接超滤系统，超滤系统通过高压泵连接反渗透系统，反渗透系统连接收集池。
进一步，所述反渗透系统包括：薄膜、中心管、多孔支撑材料层、进料液隔网;
薄膜卷起的中心位置放置中心管，薄膜自上而下设置多孔支撑材料层、进料液隔网。
进一步，所述砂滤池中放置12-24目的石英砂。
进一步，所述碳滤池放置8-16目的活性碳，活性碳的比表面积大于1000m2/g，表面布满平均直径为20～30埃的微孔。
进一步，所述保安过滤器内安装有若干根滤芯，滤芯孔径的最低要求为小于10μm。
进一步，所述反渗透系统采用四支并联安装的芳香族聚酰胺复合材料膜。
本实用新型具有的优点和积极效果是：由于本实用新型超滤膜具有能耗低、过滤精度高、产水量大、抗污能力强的优点，可有效滤除水中的细菌、胶体、悬浮物、铁锈、大分子有机物等有害物质;反渗透系统采用四支并联安装的海德芳香族聚酰胺复合材料膜，不但具有复合膜的低压、高通量、高脱盐率等各种特点，而且还具有抗污染的特殊优点。
