申请日2015.07.24
公开(公告)日2015.12.16
IPC分类号C02F3/02; C02F101/30; C02F1/32
摘要

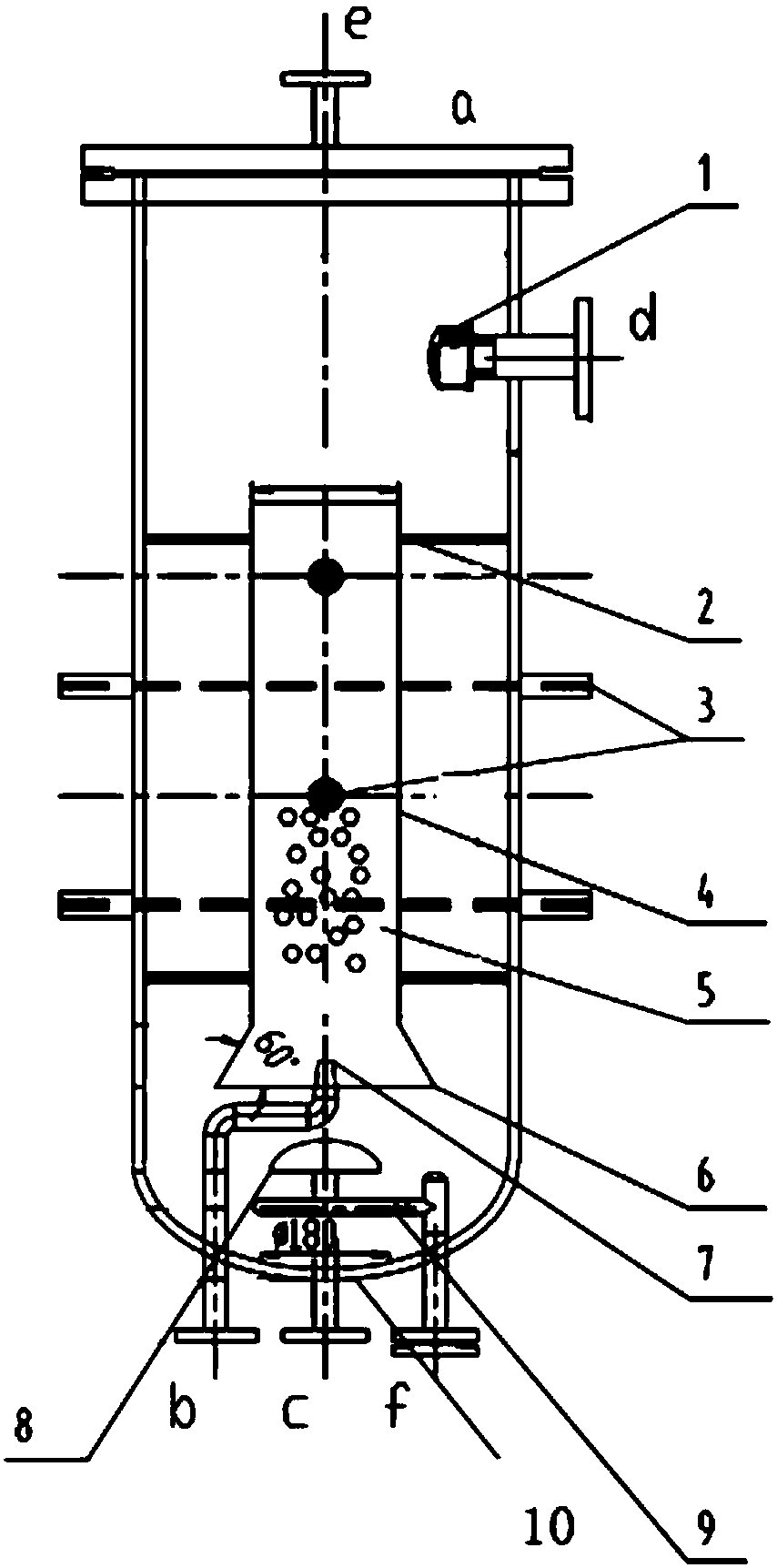

废水有机物的去除装置，其特征是包括竖立的圆柱形筒体，筒体中央设有下部带导流罩的内部导流筒，进水管设在导流罩内，导流罩下部设有曝气头，导流罩内部设有填料层，导流罩内部还均匀分布若干紫外灯管，出水口位于筒体上部。
权利要求书
1.废水有机物的去除装置，其特征是包括竖立的圆柱形筒体，筒体中央设有下部带 导流罩的内部导流筒，进水管设在导流罩内，导流罩下部设有曝气头，导流罩内部设有填 料层，导流罩内部还均匀分布若干紫外灯管，出水口位于筒体上部。
2.根据权利要求1所述的废水有机物的去除装置，其特征是填料分为上下二部分， 下部填料为生化功能的粗糙填料，上部分催化填料，上部分催化填料表面覆盖二氧化钛纳 米层。
3.根据权利要求1所述的废水有机物的去除装置，其特征是填料为陶粒体或微孔陶 粒或PE空心球外涂二氧化钛涂料。
4.根据权利要求1所述的废水有机物的去除装置，其特征是导流筒直径120-380mm， 高500-1200mm;填料层厚度240-800mm。
5.根据权利要求1所述的废水有机物的去除装置，其特征是进水管的出水口设有布 水器。
6.根据权利要求1所述的废水有机物的去除装置，其特征是竖立的圆柱形设有下封 头。
7.根据权利要求1-5之一所述的装置进行废水有机物的去除方法，其特征是废水在 内部导流筒经上下二部分填料的过滤、生化和紫外光催化作用，曝气采用富氧空气甚或臭 氧，下部分填料为有好氧生物的作用，下部填料为生化功能的粗糙填料;通过曝气强度和 水力停留时间的设置，调节循环次数和反应时间。可适应各种浓度及类别的含有机物污水。
8.根据权利要求7所述的去除方法，其特征是进水管设有布水器均匀布水，利用曝 气推流使得有机物与容器中的各催化氧化阶段充分接。
说明书
一种废水有机物去除装置
技术领域
本发明装置涉及一种对废水有机物分解装置与方法，尤其是一种一体化、简便、可控 的讲解有机物的容器装置。在光的作用下，逐步氧化成低分子中间产物最终生成CO2、H2O 及其他的离子如NO3-、PO43-、Cl-等。
背景技术
光化学及光催化氧化法是目前研究较多的一项高级氧化技术。所谓光催化反应，就是 在光的作用下进行的化学反应。光化学反应需要分子吸收特定波长的电磁辐射，受激产生 分子激发态，然后会发生化学反应生成新的物质，或者变成引发热反应的中间化学产物。 光化学反应的活化能来源于光子的能量，在太阳能的利用中光电转化以及光化学转化一直 是十分活跃的研究领域。
光催化氧化技术利用光激发氧化将O2、H2O2等氧化剂与光辐射相结合。所用光主要 为紫外光，包括uv-H2O2、uv-O2等工艺，可以用于处理污水中CHCl3、CCl4、多氯联苯等 难降解物质。另外，在有紫外光的Fenton体系中，紫外光与铁离子之间存在着协同效应， 使H2O2分解产生羟基自由基的速率大大加快，促进有机物的氧化去除。
但该工艺在国内仍处于实验室探索阶段，实验室装置存在不便移动、容器一味追求高 透光率而易碎、能耗大、型号混乱等问题，一直未有定型产品面市。一些小型光催化装置 处理量也很难达到适合实际应用的地步。
因此需要在前人经验的基础上，开发一个容器，使此容器起到较高的有机物去除率， 同时又要简化设备材质、形式、维护检修的流程及成本，以便于实际应用，可达到经济、 实用的目的。设备本体采用全不锈钢结构设计，可采用法兰连接的方式直接与外部管路及 上下游设备连接，不仅易于批量制造、运输、现场布置，而且可以在容器外接流量计等仪 器，与其他设备连锁控制出力及反应时间。容器内部上下连接处采用可拆卸的法兰式结构 设计，当容器检修时，定期定时将法兰打开即可，检修维护方便。
发明内容
本发明目的是：对废水有机物分解装置与方法，装置包括一种容器或装置，适用于各 种浓度的有机物污染水质的处理，具有均匀布水，利用曝气推流使得有机物与容器中的各 催化氧化阶段充分接触、充分反应，达到较完美的分解去除效果。同时通过外部管路外接 流量计等仪表，可精确控制容器出力、反应时间、去除率等参数。可达到经济实用、检修 维护方便的目的。
本发明的技术解决方案是：废水有机物的去除装置，包括竖立的圆柱形筒体，筒体中 央设有下部带导流罩的内部导流筒，进水管设在导流罩内，导流罩下部设有曝气头，导流 罩内部设有填料层，导流罩内部还均匀分布若干紫外灯管，出水口位于筒体上部。
填料分为上下二部分，下部填料为生化功能的粗糙填料，上部分催化填料，表面覆盖 二氧化钛纳米层。填料可以为陶粒体或微孔陶粒。
利用本发明装置的废水有机物的去除方法，废水在内部导流筒经上下二部分填料的过 滤、生化和紫外光催化作用，曝气时可采用富氧空气甚至臭氧，下部分填料为有好氧生物 的作用，下部填料为生化功能的粗糙填料;通过曝气强度和水力停留时间的设置，调节循 环次数和反应时间。可适应各种浓度及类别的含有机物污水。
本发明有益效果：(1)运行时紫外灯管使用数量可调，辐照计量可调;(2)采用专用 填料，比表面积大，密度与水近似可悬浮(PE空心球)，外涂二氧化钛涂料;(3)安装和 检修维护、处理杂物堵塞情况均方便;(4)尤其适用于高档小区或写字楼生活污水的技术 改进，且检修不用停止系统运行，操作简便、易于推广应用;(5)外接流量计、浊度仪、 COD计等仪表，可精确控制容器出力、反应时间、去除率等参数。本发明是连续工作的装 置，且具有大范围的调节功能，达到或接近芬顿试剂进行反应的效果，但成本大大降低。 由于本发明装置的形状，可以实现水处理的内部循环。
