申请日2015.06.10
公开(公告)日2015.09.23
IPC分类号B01D36/00; C02F9/02
摘要
本发明公开了一种医疗废水处理回收装置，包括第一废水处理箱和若干个第二废水处理箱，第一废水处理箱与第二废水处理箱之间通过连通管道连接，第一废水处理箱内中部重叠设置第一过滤器和第二过滤器，第二废水处理箱内中部设置第三过滤器，第二过滤器的顶部设置进口，底部设置出口，第二废水处理箱的出口均与连通管道连接，第一废水处理箱的外部设置阀门，阀门的一端与第一废水处理箱底部的出口连接，另一端与清水出口连接，开启阀门将清水排出。经过两级污水处理器进行处理，有效的过滤了医疗污水中的有害物质，将处理过的污水排出后可二次利用，节约了能源。

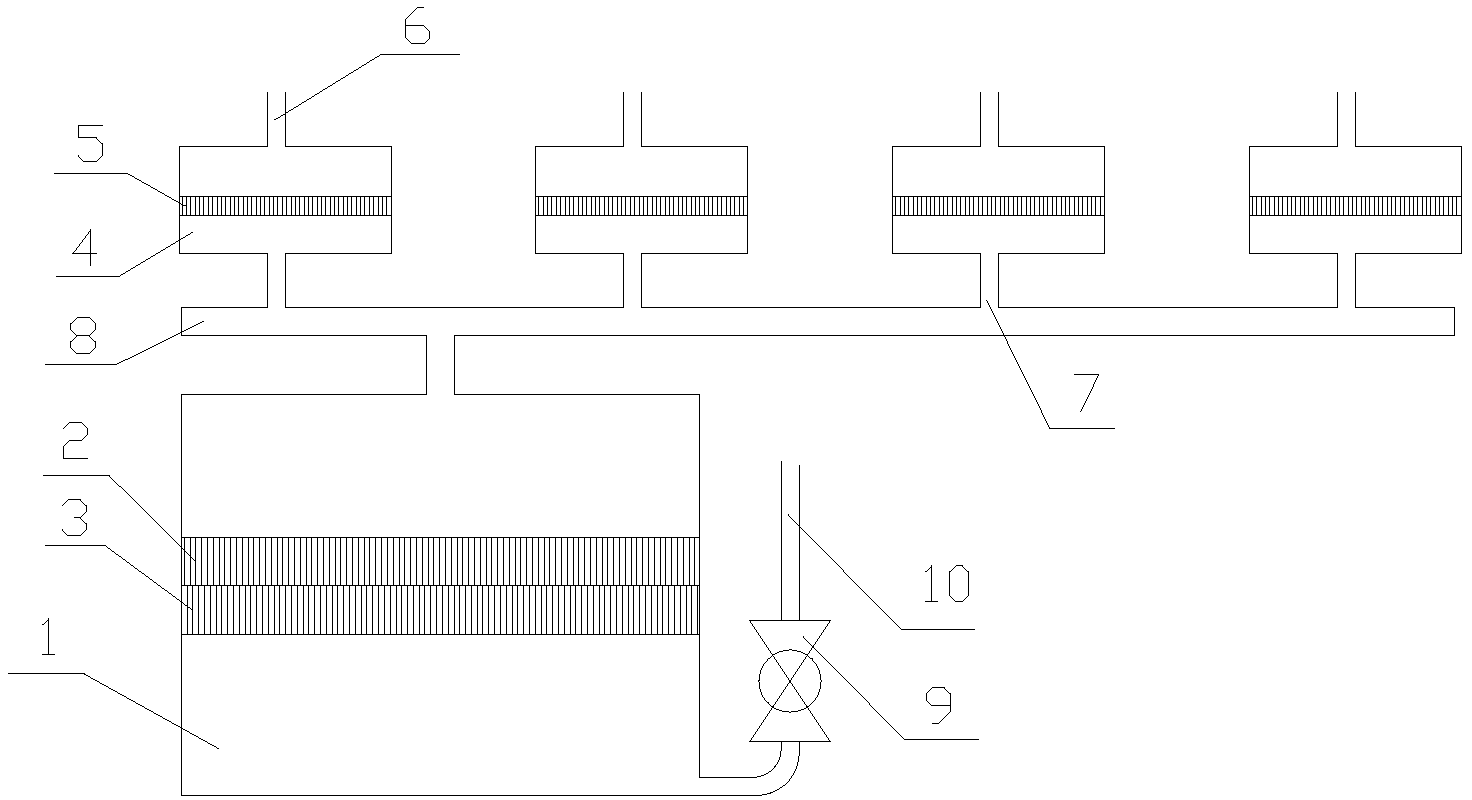

摘要附图
权利要求书
1.一种医疗废水处理回收装置，其特征在于：包括第一废水处理箱和若干个 第二废水处理箱，第一废水处理箱与第二废水处理箱之间通过连通管道连接，第 一废水处理箱内中部重叠设置第一过滤器和第二过滤器，第一过滤器和第二过滤 器将第一废水处理箱分为上下两部分，第二废水处理箱内中部设置第三过滤器， 第三过滤器将第二废水处理箱分为上下两部分，第二过滤器的顶部设置进口，底 部设置出口，第二废水处理箱的出口均与连通管道连接，第一废水处理箱的外部 设置阀门，阀门的一端与第一废水处理箱底部的出口连接，另一端与清水出口连 接，医疗废水从第二废水处理箱的进口进入第二废水处理箱，经过第三过滤器过 滤后，通过连通管道进入第一废水处理箱上部，然后再经过第一过滤器和第二过 滤器进入第一废水箱下部，开启阀门将清水排出。
2.根据权利要求1所述的医疗废水处理回收装置，其特征在于：所述第一至 第三过滤器均包括多根中空纤维管密集排布，第一过滤器和第二过滤器的中空纤 维管中心轴不在同一条直线上。
3.根据权利要求2所述的医疗废水处理回收装置，其特征在于：所述第一过 滤器的任一根中空纤维管的中心轴与第二过滤器相邻的中空纤维管层的中心轴 之间的距离相等。
4.根据权利要求2所述的医疗废水处理回收装置，其特征在于：所述中空纤 维管壁上布满微孔，第一过滤器的中空纤维管外径为0.5～2mm，内径为 0.3-1.4mm，第二过滤器和第三过滤器的中空纤维管外径为0.3～1mm，内径为 0.1-0.8mm。
5.根据权利要求2所述的医疗废水处理回收装置，其特征在于：所述多根中 空纤维管密集排布成长方体、正方体、三角主体、圆柱体中的一种。
6.根据权利要求1所述的医疗废水处理回收装置，其特征在于：所述第一污 水处理箱的过滤容量与多个第二污水处理箱的过滤总容量平衡。
7.根据权利要求1所述的医疗废水处理回收装置，其特征在于：第一污水处 理箱的出水口处还设置液体浓度传感器，外部设置控制器，液体浓度传感器检测 过滤后的水浓度，控制器根据浓度信息控制出水的流向。
8.根据权利要求7所述的医疗废水处理回收装置，其特征在于：所述控制器 的中央处理器为51系列单片机。
说明书
一种医疗废水处理回收装置
技术领域
本发明属于医用设备领域，具体涉及一种医疗废水处理回收装置。
背景技术
医疗污水主要是从医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的 污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具 有空间污染、急性传染和潜伏性传染的特征。
医疗废水曾经多次引起公众关注，医疗废水的排放对水资源造成的危害巨大，已经成为 危害群众健康的一个“源头”;部分地区真正能够达到国家排放标准的只有屈指可数的几家 医院。目前，法律的不规范，环保意识的薄弱，造成了医疗费水直排和各大医院存在的“高 污染，低治理”现状。
但目前各大医院并没有对具有严重危害性的医疗废水进行合理处置，忽略了废水中病毒 传染可能导致的水污染恶性事件。同时，国家的相关立法也需要及时跟进，对医疗费水的处 理作出更加明确的规定，各级环保部门也应加强管理和环保意识的普及。相关资料与工业 废水相比，医疗废水对环境的影响更大，危害也更大。医院在运行过程中，不可避免地产生 了具有直接或者间接感染性、毒性以及其他危害性的废水，这些废水的来源决定了其成分复 杂性，涉及多种生物性、化学性或放射性污染。医疗废水中除含有大量的细菌、病毒、虫卵 等致病原体外，还含有化学药剂和放射性同位素，具有对空间污染、急性传染和潜伏性传染 的几大特征。如果含有病原微生物的医疗污水，不经过消毒、灭活等无害化处理，而直接排 入城市下水道，往往会造成水、土壤的污染，严重的会引发各种疾病，或导致介水传染病的 暴发流行。
对医院污水处理的二级生化处理工艺有：活性污泥法、生物膜法等。医疗污水如何处理 的效果更佳，需要根据处理目标选择不同的处理工艺，有物理方法和化学方法，医疗污水的 处理是个需要长期关注的问题。
目前，医疗废水处理的工艺比较麻烦，且成本较高，因此，好多都达不到标准，对环境 会造成很大的污染。
发明内容
本发明所要解决的技术问题是：提供一种医疗废水处理回收装置，解决了现有技术中中 医疗污水处理工艺复杂成本高的问题。
本发明为解决上述技术问题采用以下技术方案：
一种医疗废水处理回收装置，包括第一废水处理箱和若干个第二废水处理箱，第一废水 处理箱与第二废水处理箱之间通过连通管道连接，第一废水处理箱内中部重叠设置第一过滤 器和第二过滤器，第一过滤器和第二过滤器将第一废水处理箱分为上下两部分，第二废水处 理箱内中部设置第三过滤器，第三过滤器将第二废水处理箱分为上下两部分，第二过滤器的 顶部设置进口，底部设置出口，第二废水处理箱的出口均与连通管道连接，第一废水处理箱 的外部设置阀门，阀门的一端与第一废水处理箱底部的出口连接，另一端与清水出口连接， 医疗废水从第二废水处理箱的进口进入第二废水处理箱，经过第三过滤器过滤后，通过连通 管道进入第一废水处理箱上部，然后再经过第一过滤器和第二过滤器进入第一废水箱下部， 开启阀门将清水排出。
所述第一至第三过滤器均包括多根中空纤维管密集排布，第一过滤器和第二过滤器的中 空纤维管中心轴不在同一条直线上。
所述第一过滤器的任一根中空纤维管的中心轴与第二过滤器相邻的中空纤维管层的中心 轴之间的距离相等。
所述中空纤维管壁上布满微孔，第一过滤器的中空纤维管外径为0.5～2mm，内径为 0.3-1.4mm，第二过滤器和第三过滤器的中空纤维管外径为0.3～1mm，内径为0.1-0.8mm。
所述多根中空纤维管密集排布成长方体、正方体、三角主体、圆柱体中的一种。
所述第一污水处理箱的过滤容量与多个第二污水处理箱的过滤总容量平衡。
第一污水处理箱的出水口处还设置液体浓度传感器，外部设置控制器，液体浓度传感器 检测过滤后的水浓度，控制器根据浓度信息控制出水的流向。
所述控制器的中央处理器为51系列单片机。
与现有技术相比，本发明具有以下有益效果：
1、经过两级污水处理器进行处理，有效的过滤了医疗污水中的有害物质，将处理过的污 水排出后可二次利用，节约了能源。
2、采用两层交错排列的中空纤维管过滤器，使得污水能够充分流过中空纤维管，不会产 生过滤盲区，能够充分过滤。
3、采用中空纤维管进行污水处理，不需要其他化学物品，不会造成污染，处理过程安全 环保，对污水处理的更充分。
4、51系列单片机具有结构简单，容易操作，可靠性高，兼容性好，且成本低的优点，因 此，间接地增强了该设备的可靠性，降低了该设备的成本，提高了该设备的性价比。
