申请日2015.07.21
公开(公告)日2015.11.18
IPC分类号C02F9/02
摘要

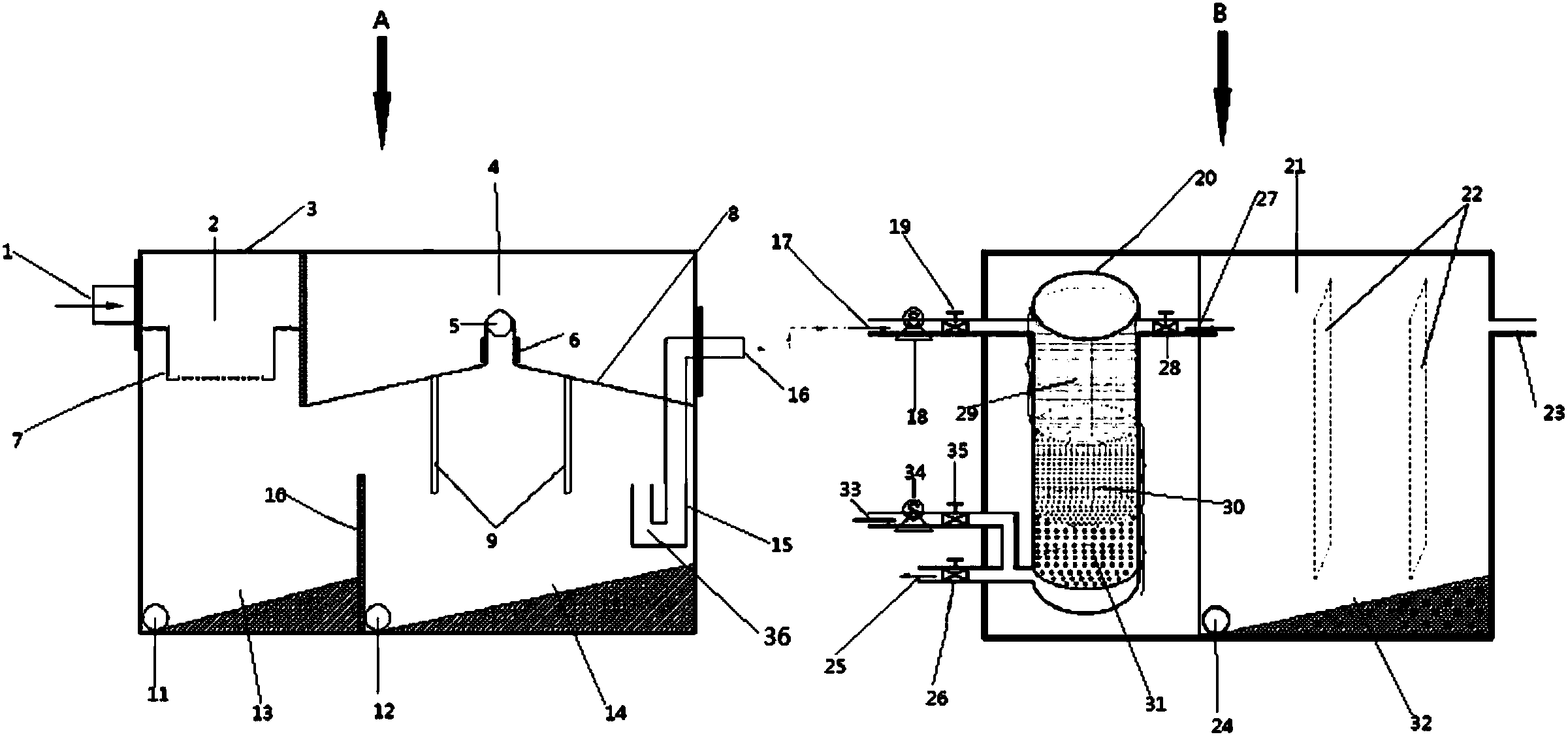

本发明提供一种餐厨废弃物污水处理装置，包括分离单元和净化排放单元，分离单元包括过滤槽和滤油槽，过滤槽的中部和滤油槽的中部之间贯通，过滤槽的侧面具有污水进口，过滤槽内具有过滤筐，过滤槽底部具有第一排污口;滤油槽中部具有隔油盖，隔油盖的中心处具有排油口，滤油槽内具有加热棒，滤油槽的底部具有第二排污口;滤油槽内具有出水管;净化排放单元包括过滤罐，过滤罐内具有多层水处理填料层，过滤罐上部具有分离水进水管，过滤罐下部具有排水管;出水管与分离水进水管之间通过管路连通。本发明的有益效果是实现废弃物的分离,利于废弃物的再生利用,能耗低，价格低，故障率低，设备维护简单。
权利要求书
1.餐厨废弃物污水处理装置，其特征在于：包括分离单元和净化排放 单元，所述分离单元包括过滤槽和滤油槽，所述过滤槽的中部和所述滤油槽 的中部之间贯通，所述过滤槽的侧面具有污水进口，所述过滤槽内具有过滤 筐，所述过滤筐的底部悬于所述过滤槽中部，所述污水进口位于所述过滤筐 的上方，所述过滤槽底部具有第一排污口;
所述滤油槽中部具有隔油盖，所述隔油盖位于所述过滤槽和所述滤油槽 贯通部位的上方，所述隔油盖将所述滤油槽分割为上、下两个空间，所述隔 油盖的上表面为锥形面，所述锥形面的边缘处的水平高度低于所述锥形面的 中心位置的水平高度，所述隔油盖的中心处具有排油口，所述滤油槽内具有 加热棒，所述加热棒位于所述隔油盖的下方，所述滤油槽的底部具有第二排 污口;
所述滤油槽内具有出水管，所述出水管的下端伸入所述滤油槽的底部， 所述出水管的上端延伸至所述隔油盖上方并从所述滤油槽的侧面伸出所述 滤油槽外部;
所述净化排放单元包括过滤罐，所述过滤罐内具有多层水处理填料层， 所述过滤罐上部具有分离水进水管，所述分离水进水管上具有第一增压泵和 第一阀门，所述过滤罐下部具有排水管，所述排水管上具有第三阀门;
所述出水管与所述分离水进水管之间通过管路连通。
2.根据权利要求1所述的餐厨废弃物污水处理装置，其特征在于：所 述过滤筐可拆卸的安装于所述过滤槽内，所述过滤槽顶部具有顶盖，所述过 滤筐能从所述顶盖处取出。
3.根据权利要求1所述的餐厨废弃物污水处理装置，其特征在于：所 述过滤槽底部具有第一斜坡面，所述滤油槽底部具有第二斜坡面，所述第一 排污口位于所述第一斜坡面的低点处，所述第二排污口位于所述第二斜坡面 的低点处。
4.根据权利要求1所述的餐厨废弃物污水处理装置，其特征在于：所 述排油口的周边具有加热带。
5.根据权利要求1所述的餐厨废弃物污水处理装置，其特征在于：多 层所述水处理填料层包括所述过滤罐内自上而下分布的活性炭层、斜发沸石 层和砂滤层。
6.根据权利要求1所述的餐厨废弃物污水处理装置，其特征在于：所 述净化排放单元还包括排污槽，所述排污槽底部具有第三排污口，所述过滤 罐下部具有自来水进水管，所述自来水进水管上具有第二增压泵和第二阀 门，所述过滤罐上部具有反冲水出水管，所述反冲水出水管与所述排污槽的 上部贯通，所述反冲水出水管上具有第四阀门，所述排污槽上部具有反洗水 排放口。
7.根据权利要求6所述的餐厨废弃物污水处理装置，其特征在于：所 述排污槽底部具有第三斜坡面，所述第三排污口位于所述第三斜坡面的低点 处。
8.根据权利要求6所述的餐厨废弃物污水处理装置，其特征在于：所 述排污槽内具有第二挡板，所述第二挡板位于所述排污槽中部，所述第二挡 板竖直设置。
9.根据权利要求1至8中任一项所述的餐厨废弃物污水处理装置，其 特征在于：所述出水管的下端具有U型弯管,所述U型弯管的端口朝向正上 方。
说明书
餐厨废弃物污水处理装置
技术领域
本发明涉及一种餐厨废弃物污水处理装置。
背景技术
餐厨垃圾废弃物是居民在生活消费过程中形成的一种生活废物，其来源 主要是饭店、食堂、街头小吃等场所，所含的各种有机物质在夏天极易腐蚀; 餐饮垃圾中固体渣体含量很大，如果不能及时处理，容易在垃圾的收集、运 输过程中造成污染，不但容易引来蚊蝇传播病菌，而且容易产生腐败味道， 影响周边环境。
餐余垃圾内包括的污染物种类繁多，从状态上区分包括气体污染物、固 体污染物和液体污染物。现有处理技术通常采用一种处理装置同时处理，并 没有根据每种污染物的特性加以处理，例如，餐厨垃圾分离出的渣体加以处 理，可以变成能源。渣体通过高温消毒后，做饲料、肥料和土壤，还可以通 过厌氧发酵产生沼气发电，变成能源。排放的气体需要集中处理，避免造成 二次污染。污水可以处理成回用水，循环使用，避免资源的浪费等。
因此，需要一种便捷式餐厨垃圾废弃物污水处理系统，分别对渣体、污 水以及废油进行处理，促进餐厨废弃物的再循环利用，避免造成二次污染。
现有市场上对于餐厨垃圾废弃物污水的处理还没有有效的设备，存在的 处理设备存在能耗高，价格昂贵，技术维护复杂等缺陷与不足。
发明内容
本发明要解决的问题是提供一种餐厨废弃物污水处理装置，克服了现有 技术中的不足。
为解决上述技术问题，本发明采用的技术方案是：餐厨废弃物污水处理 装置，包括分离单元和净化排放单元，所述分离单元包括过滤槽和滤油槽， 所述过滤槽的中部和所述滤油槽的中部之间贯通，所述过滤槽的侧面具有污 水进口，所述过滤槽内具有过滤筐，所述过滤筐的底部悬于所述过滤槽中部， 所述污水进口位于所述过滤筐的上方，所述过滤槽底部具有第一排污口;
所述滤油槽中部具有隔油盖，所述隔油盖位于所述过滤槽和所述滤油槽 贯通部位的上方，所述隔油盖将所述滤油槽分割为上、下两个空间，所述隔 油盖的上表面为锥形面，所述锥形面的边缘处的水平高度低于所述锥形面的 中心位置的水平高度，所述隔油盖的中心处具有排油口，所述滤油槽内具有 加热棒，所述加热棒位于所述隔油盖的下方，所述滤油槽的底部具有第二排 污口;
所述滤油槽内具有出水管，所述出水管的下端伸入所述滤油槽的底部， 所述出水管的上端延伸至所述隔油盖上方并从所述滤油槽的侧面伸出所述 滤油槽外部;
所述净化排放单元包括过滤罐，所述过滤罐内具有多层水处理填料层， 所述过滤罐上部具有分离水进水管，所述分离水进水管上具有第一增压泵和 第一阀门，所述过滤罐下部具有排水管，所述排水管上具有第三阀门;
所述出水管与所述分离水进水管之间通过管路连通。
进一步，所述过滤筐可拆卸的安装于所述过滤槽内，所述过滤槽顶部具 有顶盖，所述过滤筐能从所述顶盖处取出。
进一步，所述过滤槽底部具有第一斜坡面，所述滤油槽底部具有第二斜 坡面，所述第一排污口位于所述第一斜坡面的低点处，所述第二排污口位于 所述第二斜坡面的低点处。
进一步，所述排油口的周边具有加热带。
进一步，多层所述水处理填料层包括所述过滤罐内自上而下分布的活性 炭层、斜发沸石层和砂滤层。
进一步，所述净化排放单元还包括排污槽，所述排污槽底部具有第三排 污口，所述过滤罐下部具有自来水进水管，所述自来水进水管上具有第二增 压泵和第二阀门，所述过滤罐上部具有反冲水出水管，所述反冲水出水管与 所述排污槽的上部贯通，所述反冲水出水管上具有第四阀门，所述排污槽上 部具有反洗水排放口。
进一步，所述排污槽底部具有第三斜坡面，所述第三排污口位于所述第 三斜坡面的低点处。
进一步，所述排污槽内具有第二挡板，所述第二挡板位于所述排污槽中 部，所述第二挡板竖直设置。
进一步，所述出水管的下端具有U型弯管,所述U型弯管的端口朝向正 上方。
本发明具有的优点和积极效果是：由于采用上述技术方案，实现废弃物 的分离,利于废弃物的再生利用,能耗低，价格低，故障率低，设备维护简单。
