申请日2015.08.17
公开(公告)日2015.12.23
IPC分类号E03F5/04
摘要
本发明涉及一种能连接废水热能回收装置的地漏，包括地漏本体，地漏本体内设有废水通道，废水通道的两端分别设有废水流入口和与排水管连通的废水排出口，其技术要点为，废热水通道内靠近废水流入口一侧设有能将废水过滤的过滤器，废热水通道内设有控制排水管和废水通道之间通断的阀芯，地漏本体上在废水流入口和废水排出口之间设有给废水热能回收装置供废热水的废热水回收口。本发明结构简单，废热水能够被回收利用，提高热能的使用效率。
权利要求书

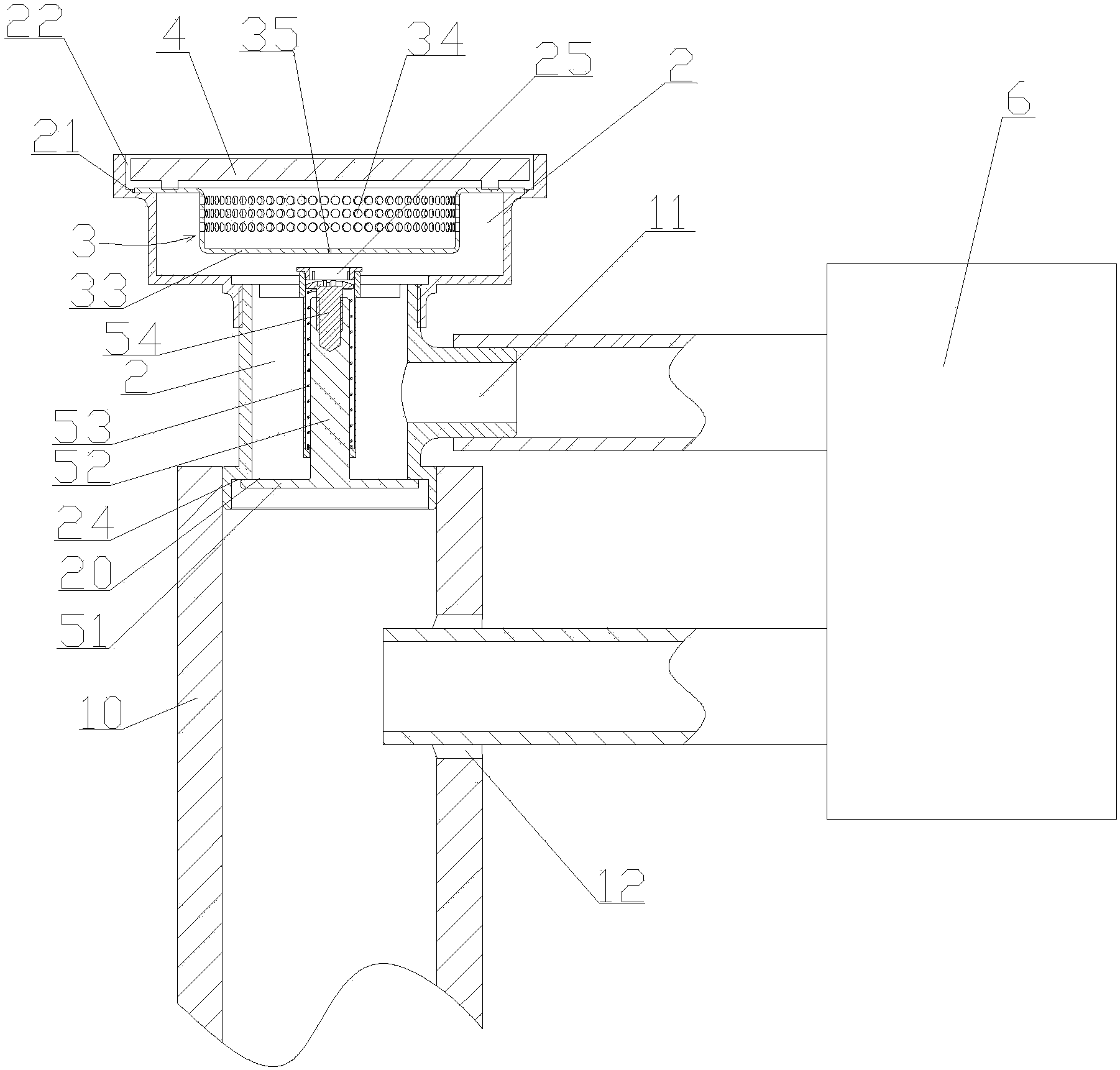

1.一种能连接废水热能回收装置的地漏，包括地漏本体(1)， 所述的地漏本体(1)内设有废水通道(2)，所述的废水通道(2)的 两端分别设有废水流入口(22)和与排水管(10)连通的废水排出口 (20)，其特征在于：所述的废热水通道(2)内靠近废水流入口(22) 一侧设有能将废水过滤的过滤器(3)，所述的废热水通道(2)内设 有控制所述的排水管(10)和废水通道(2)之间通断的阀芯(5)， 所述的地漏本体(1)上在废水流入口(22)和废水排出口(20)之 间设有给废水热能回收装置(6)供废热水的废热水回收口(11)。
2.根据权利要求1所述的一种能连接废水热能回收装置的地漏， 其特征在于：所述的排水管(10)上在废水排出口(20)下方设有接 入所述的废水热能回收装置(6)排出废冷水的废冷水排出口(12)。
3.根据权利要求1或2所述的一种能连接废水热能回收装置的 地漏，其特征在于：所述的过滤器(3)包括压靠在废水通道(2)的 上端壁(21)上的支撑端面(31)，所述的支撑端面(31)上设有具 有上端开口并向下延伸的环形体(32)，所述的环形体(32)的底部 设有将其下端开口封挡的下端面(33)，所述的环形体(32)与所述 的废水通道(2)侧壁隔开一定距离，所述的环形体(32)周向设有 多个与废水通道(2)连通的侧过滤孔(34)，所述的下端面(33)上 设有多个与废水通道(2)连通的底过滤孔(35)。
4.根据权利要求3所述的一种能连接废水热能回收装置的地漏， 其特征在于：所述的废水流入口(22)内设有地漏盖板(4)，所述的 地漏盖板(4)设在废水流入口(22)内且一端压靠所述的支撑端面 (31)。
5.根据权利要求1所述的一种能连接废水热能回收装置的地漏， 其特征在于：所述的废水通道(2)中部在所述的过滤器(3)的下方 设有中空圆筒(23)，所述的阀芯(5)包括压靠在废水通道(2)下 端壁(24)将废水排出口(20)封住的封块(51)，所述的封块(51) 中部设有伸入到中空圆筒(23)内的阀杆(52)，所述的阀杆(52) 与所述的中空圆筒(23)之间设有支撑所述的阀芯(5)的复位弹簧 (53)。
6.根据权利要求5所述的一种能连接废水热能回收装置的地漏， 其特征在于：所述的阀杆(52)上端设有压靠在复位弹簧(53)上端 的支撑块(54)。
7.根据权利要求6所述的一种能连接废水热能回收装置的地漏， 其特征在于：所述的中空圆筒(23)上端设有能顶压所述的支撑块(54) 的定位盖(25)。
8.根据权利要求4所述的一种能连接废水热能回收装置的地漏， 其特征在于：所述的地漏盖板(4)上设有供废水通过的栅格孔(41)。
说明书
一种能连接废水热能回收装置的地漏
【技术领域】
本发明涉及一种地漏。
【背景技术】
地漏，是连接排水管道系统与室内地面的重要接口，作为住宅中 排水系统的重要部件，它的性能好坏直接影响室内空气的质量，对卫 浴间的异味控制非常重要。由于在一些情况下例如热水淋浴，其废水 是有一定温度的，如果直接排出，废水热能将会直接损失。目前市面 上销售的地漏，均只有去水和防臭设计，其功能单一，无法满足与其 它废水利用装置对接的功能;其中部分还存在过滤网板孔洞较大，过 滤效果不好。
【发明内容】
本发明的目的是克服现有技术的不足，提供一种结构简单，能 够将废热水回收利用，能连接废水热能回收装置的地漏。
为了解决上述问题，本发明采用以下技术方案：
一种能连接废水热能回收装置的地漏，包括地漏本体，所述的地 漏本体内设有废水通道，所述的废水通道的两端分别设有废水流入口 和与排水管连通的废水排出口，其特征在于：所述的废热水通道内靠 近废水流入口一侧设有能将废水过滤的过滤器，所述的废热水通道内 设有控制所述的排水管和废水通道之间通断的阀芯，所述的地漏本体 上在废水流入口和废水排出口之间设有给废水热能回收装置供废热 水的废热水回收口。
如上所述的一种能连接废水热能回收装置的地漏，其特征在于： 所述的排水管上在废水排出口下方设有接入所述的废水热能回收装 置排出废冷水的废冷水排出口。
如上所述的一种能连接废水热能回收装置的地漏，其特征在于： 所述的过滤器包括压靠在废水通道的上端壁上的支撑端面，所述的支 撑端面上设有具有上端开口并向下延伸的环形体，环形体的底部设有 将其下端开口封挡的下端面，所述的环形体与所述的废水通道侧壁隔 开一定距离，所述的环形体周向设有多个与废水通道连通的侧过滤 孔，所述的下端面上设有多个与废水通道连通的底过滤孔。
如上所述的一种能连接废水热能回收装置的地漏，其特征在于： 所述的废水流入口内设有地漏盖板，所述的地漏盖板设在废水流入口 内且一端压靠所述的支撑端面。
如上所述的一种能连接废水热能回收装置的地漏，其特征在于： 所述的废水通道中部在所述的过滤器的下方设有中空圆筒，所述的阀 芯包括压靠在废水通道下端壁将废水排出口封住的封块，所述的封块 中部设有伸入到中空圆筒内的阀杆，所述的阀杆与所述的中空圆筒之 间设有支撑所述的阀芯的复位弹簧。
如上所述的一种能连接废水热能回收装置的地漏，其特征在于： 所述的阀杆上端设有压靠在复位弹簧上端的支撑块。
如上所述的一种能连接废水热能回收装置的地漏，其特征在于： 所述的中空圆筒上端设有能顶压所述的支撑块的定位盖。
如上所述的一种能连接废水热能回收装置的地漏，其特征在于： 所述的地漏盖板上设有供废水通过的栅格孔。
本发明的有益效果有：地漏本体上废热水回收口与连接废水热能 回收装置(管壳式换热器、板式换热器等)连接，这样废热水通过热 能回收装置后，废水的热量被吸收利用，水出来后从排水管排出，这 样便起到了废水热能回收的作用;地漏盖板可以用来过滤较大的垃圾 物，而过滤器可以用来过滤较小的垃圾物，双重过滤，提高了过滤效 果，过滤器包括两部分过滤，一是底过滤孔，废水进入后直接冲击底 过滤孔，废水不会迅速的排出，而是会储存在环形体内，当其具有一 定高度时，废水从侧过滤孔流出，这样就能起到缓冲作用，减少水对 底部的冲击，提高过滤性。
