申请日2015.08.14
公开(公告)日2015.12.02
IPC分类号C02F9/12
摘要
本发明公开了一种电增强活性炭吸附废水处理装置，包括多个过滤器单元，在每个过滤器单元内设置一个活性炭过滤床，各过滤器单元串联排布，废水顺序且垂直地通过各过滤器单元内的活性炭过滤床;所述活性炭过滤床包括板框，在板框底部设置有多孔状承托层，在板框内部充满粒径小于承托层孔径的颗粒活性炭或活性炭纤维，在板框内部还设置有工作电极和阴极电极，工作电极和阴极电极通过导线连接供电电源。本发明电增强活性炭吸附废水处理装置，在微电场的作用下，活性炭吸附有机物速率可提高10%至50%，活性炭吸附容量可提高100%至1000%，更换周期也可延长1倍至5倍。
权利要求书
1.一种电增强活性炭吸附废水处理装置，其特征在于：包括多个过滤器单元，在每个过滤器 单元内设置一个活性炭过滤床，各过滤器单元串联排布，废水顺序且垂直地通过各过滤器单 元内的活性炭过滤床;所述活性炭过滤床包括板框，在板框底部设置有多孔状承托层，在板 框内部充满粒径小于承托层孔径的颗粒活性炭或活性炭纤维，在板框内部还设置有工作电极 和阴极电极，工作电极和阴极电极通过导线连接供电电源。
2.根据权利要求1所述的一种电增强活性炭吸附废水处理装置，其特征在于：所述工作电极 和阴极电极均为板状不锈钢电极、涂层钛电极、金属-炭复合电极、SPE复合电极或金刚石膜 电极;所述板框内还设置有电极插槽。
3.根据权利要求1所述的一种电增强活性炭吸附废水处理装置，其特征在于：所述工作电极 和阴极电极之间的距离为板框间距的1/2至4/5。
4.根据权利要求1所述的一种电增强活性炭吸附废水处理装置，其特征在于：所述供电电源 能提供多路工作电压为0.1V至1.0V的直流电。
5.根据权利要求1所述的一种电增强活性炭吸附废水处理装置，其特征在于：所述多个过滤 器单元排布在整体框架的内部，在整体框架的顶端设置有能进行提升和水平移动作业的行车， 在行车上设置有挂钩。
6.根据权利要求1所述的一种电增强活性炭吸附废水处理装置，其特征在于：在过滤器单元 之间设置有隔板，在隔板上设置有开口，相邻隔板之间的开口上下错位布置。
7.根据权利要求1所述的一种电增强活性炭吸附废水处理装置，其特征在于：所述板框是由 绝缘材料制成的，所述多孔状承托层设置为方便打开以卸出板框内部活性炭的卡扣式结构， 所述板框的顶部设置有挂钩。
说明书
一种电增强活性炭吸附废水处理装置
技术领域
本发明涉及一种废水处理装置，具体地说是涉及一种电增强活性炭吸附废水处理装置。
背景技术
传统的活性炭过滤器，选用塔式结构，底部可装填0.15-0.4米高的20-40毫米的石英砂 作为支持层，石英砂上可装填1.0-2.0米高的10-15毫米的颗粒状活性炭作为过滤层。活性 炭过滤器的上下游均应有好的除尘过滤器，上游过滤器防止灰尘堵塞活性炭材料，下游过滤 器拦住活性炭本身的发尘。其吸附能力与活性炭的结构和特性、水中有机物的性质及浓度、 接触时间、水的pH值等有关。因此传统的活性炭过滤器存在吸附容量小、活性炭与有机物的 接触时间短、活性炭整体更换成本高且麻烦等问题。
发明内容
基于上述技术问题，本发明提供一种电增强活性炭吸附废水处理装置，该装置可在微电 场的作用下大幅提高活性炭吸附容量，提高废水与活性炭接触时间，增强废水处理效果，降 低水处理成本，便于活性炭更换。
本发明所采用的技术解决方案是：

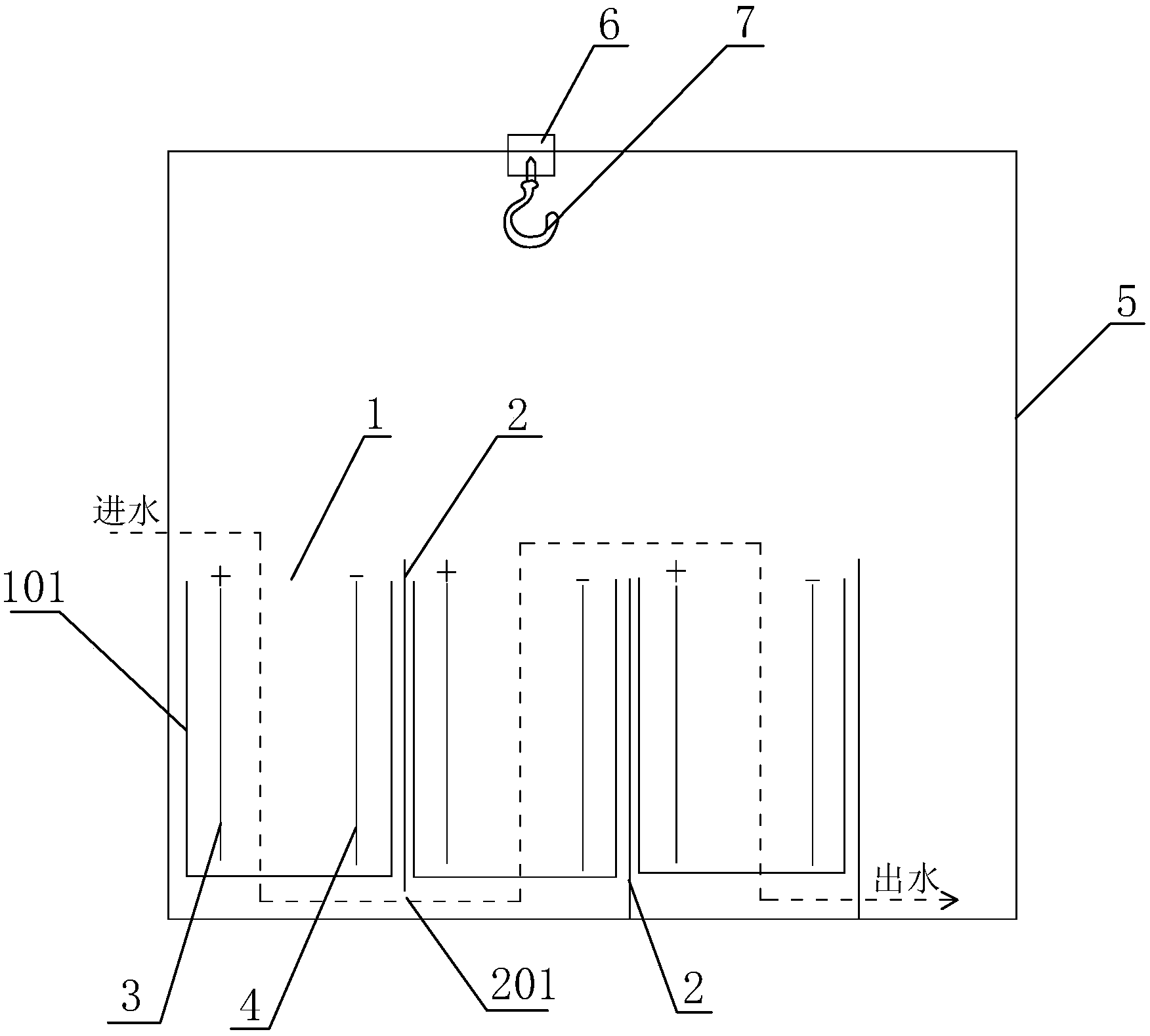

一种电增强活性炭吸附废水处理装置，包括多个过滤器单元，在每个过滤器单元内设置 一个活性炭过滤床，各过滤器单元串联排布，废水顺序且垂直地通过各过滤器单元内的活性 炭过滤床;所述活性炭过滤床包括板框，在板框底部设置有多孔状承托层，在板框内部充满 粒径小于承托层孔径的颗粒活性炭或活性炭纤维，在板框内部还设置有工作电极和阴极电极， 工作电极和阴极电极通过导线连接供电电源。
优选的，所述多个过滤器单元排布在整体框架的内部，在整体框架的顶端设置有能进行 提升和水平移动作业的行车，在行车上设置有挂钩。
优选的，在过滤器单元之间设置有隔板，在隔板上设置有开口，相邻隔板之间的开口上 下错位布置。
优选的，所述板框是由绝缘材料制成的，所述多孔状承托层设置为方便打开以卸出板框 内部活性炭的卡扣式结构，所述板框的顶部设置有挂钩。
优选的，所述工作电极和阴极电极均为板状不锈钢电极、涂层钛电极、金属-炭复合电极、 SPE复合电极或金刚石膜电极;所述板框内还设置有电极插槽。
优选的，所述工作电极和阴极电极之间的距离为板框间距的1/2至4/5。
优选的，所述供电电源可提供多路工作电压为0.1V至1.0V的直流电。
本发明的有益技术效果是：
本发明电增强活性炭吸附废水处理装置，在微电场的作用下，并配合具体结构设计，使 得活性炭吸附有机物速率可提高10%至50%，活性炭吸附容量可提高100%至1000%，更换周期 也可延长1倍至5倍。本发明适用于石油类含量低于30mg/L且TDS小于500mg/L的生活污水 和工业废水处理。
