申请日2015.06.30
公开(公告)日2015.12.02
IPC分类号C02F9/14
摘要
本实用新型涉及一种稠油污水活性焦吸附-生物降解深度处理组合装置，其技术方案是：包括自动进料机、前吸附池、絮凝沉降罐、生物降解装置、渣浆泵、后吸附池、沉降罐、板框压滤机、空压机、泵，前吸附池的入口端连接自动进料机，前吸附池的出口端连接絮凝沉降罐，絮凝沉降罐通过泵连接生物降解装置，生物降解装置经过渣浆泵连接后吸附池，后吸附池连接沉降罐，沉降罐通过板框压滤机连接前吸附池，生物降解装置连接空压机;本实用新型的有益效果是：采用了将使用过的未饱和的吸附剂对生化来水先进行一次吸附处理的方式，因而具有降低生化处理负荷，污染物去除率高，提高吸附剂利用率和使用成本低的优点。
权利要求书

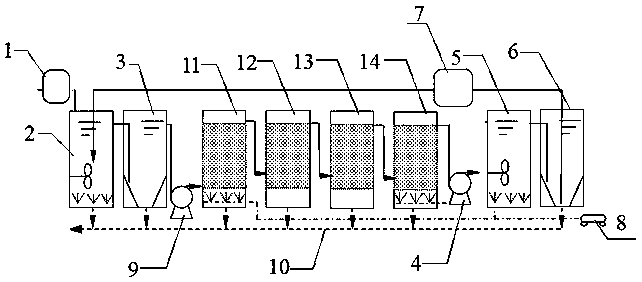

1.一种稠油污水活性焦吸附-生物降解深度处理组合装置，其特征是：包括自动进料机(1)、前吸附池(2)、絮凝沉降罐(3)、生物降解装置、渣浆泵(4)、后吸附池(5)、沉降罐(6)、板框压滤机(7)、空压机(8)、泵(9)，前吸附池(2)的入口端连接自动进料机(1)，前吸附池(2)的出口端连接絮凝沉降罐(3)，絮凝沉降罐(3)通过泵(9)连接生物降解装置，生物降解装置经过渣浆泵(4)连接后吸附池(5)，后吸附池(5)连接沉降罐(6)，沉降罐(6)通过板框压滤机(7)连接前吸附池(2)，生物降解装置连接空压机(8)。
2.根据权利要求1所述的一种稠油污水活性焦吸附-生物降解深度处理组合装置，其特征是：所述的生物降解装置包括一级厌氧池(11)、二级厌氧池(12)、一级好氧池(13)、二级好氧池(14)，一级厌氧池(11)、二级厌氧池(12)，一级好氧池(13)、二级好氧池(14)的进出口依次连接，所述的一级厌氧池(11)、二级厌氧池(12)，一级好氧池(13)、二级好氧池(14)的底部分别设有污泥排出口，污泥排出口连接污泥管道(10)。
3.根据权利要求1所述的一种稠油污水活性焦吸附-生物降解深度处理组合装置，其特征是：所述的前吸附池(2)、后吸附池(5)为层流流化床。
说明书
一种稠油污水活性焦吸附-生物降解深度处理组合装置
技术领域
本实用新型涉及一种稠油污水处理设备，特别涉及一种稠油污水活性焦吸附-生物降解深度处理组合装置。
背景技术
稠油污水来源复杂，主要有采出液脱水分离的含油污水、蒸汽辅助重力驱油(SAGD)污水、深度处理回用锅炉的尾水(包括浮渣脱水、过滤浓水、离子交换污水等)、洗油管水及其他污水等，含有大量难生物降解的重质原油和化工助剂，经过除油(反相破乳)预处理和气浮/絮凝物化处理后出水最主要控制指标COD仍高达300mg/L以上，还需要进一步处理方可实现COD小于等于50mg/L的排放标准。
生物法因对环境友好，且成本较低已成为污水处理的首选，但单一生物法仍不能实现稠油污水达标排放，还需要采用其他工艺再进一步处理。吸附法是污水处理的有效保证手段，一般放在生物处理的后端确保污水排放达标。吸附剂的吸附量随进水污染物浓度升高增大，经生物处理后的污水污染物浓度较低，污水经过吸附处理后出水达标，但吸附剂的吸附量较小，远未饱和，还可吸附大量的有机物，如果移入生物降解进水的前端既可以吸附大量的有机物，又可以降低生物处理的负荷。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种稠油污水活性焦吸附-生物降解深度处理组合装置。
其技术方案是：包括自动进料机、前吸附池、絮凝沉降罐、生物降解装置、渣浆泵、后吸附池、沉降罐、板框压滤机、空压机、泵，前吸附池的入口端连接自动进料机，前吸附池的出口端连接絮凝沉降罐，絮凝沉降罐通过泵连接生物降解装置，生物降解装置经过渣浆泵连接后吸附池，后吸附池连接沉降罐，沉降罐通过板框压滤机连接前吸附池，生物降解装置连接空压机。
上述的生物降解装置包括一级厌氧池、二级厌氧池、一级好氧池、二级好氧池，一级厌氧池、二级厌氧池，一级好氧池、二级好氧池的进出口依次连接，所述的一级厌氧池、二级厌氧池，一级好氧池、二级好氧池的底部分别设有污泥排出口，污泥排出口连接污泥管道。
上述的前吸附池、后吸附池为层流流化床，确保吸附剂与吸附质的有效接触。
本实用新型的有益效果是：采用了将使用过的未饱和的吸附剂对生化来水先进行一次吸附处理的方式，因而具有降低生化处理负荷，污染物去除率高，提高吸附剂利用率和使用成本低的优点。
