申请日2015.06.05
公开(公告)日2015.10.21
IPC分类号G01L19/00; G01L19/14
摘要
本实用新型公开了一种污水压力变送器，包括防水接头、接头安装座、壳体、电路板、压力变送器芯体、第一取压座、第一脉冲缓冲器、第二取压座和第二脉冲缓冲器，所述壳体上端通过接头安装座连接防水接头，壳体下端连接第一取压座，第一取压座上安装有压力变送器芯体，压力变送器芯体上端通过信号连接线与电路板连接，电路板外部设有防护罩，防护罩上设有过线孔，防护罩的腔室内填充有防水密封材料，压力变送器芯体下端连接第一脉冲缓冲器，第一脉冲缓冲器连接第二脉冲缓冲器，第二脉冲缓冲器安装在第二取压座上，第一取压座与第二取压座之间设有紫铜垫片。本实用新型的污水压力变送器，能防止被侧污水流入压力变送器内部损坏电路板，采用二级缓冲结构，有效地稳定压力和流量，避免内部膜片因压力冲击而受损。

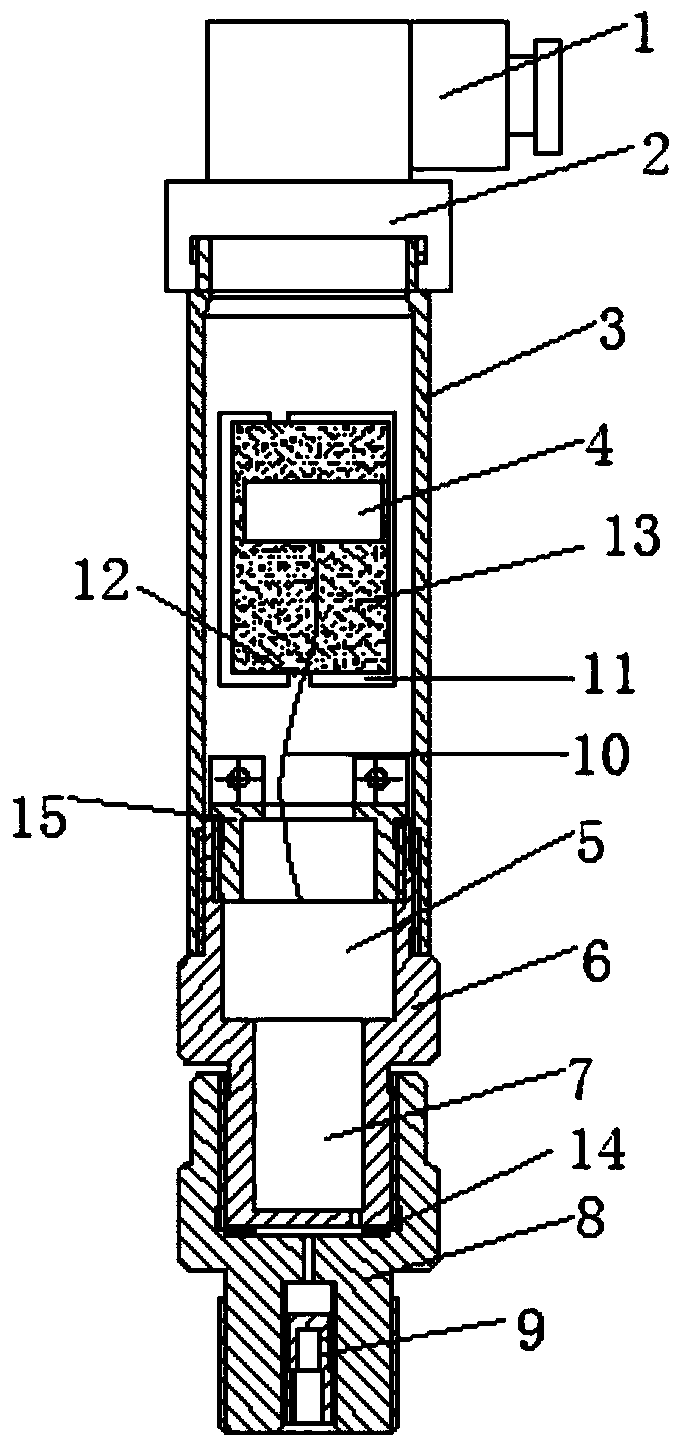

摘要附图
权利要求书
1.一种污水压力变送器，其特征在于：包括防水接头、接头安装座、壳体、电路板、压力变送器芯体、第一取压座、第一脉冲缓冲器、第二取压座和第二脉冲缓冲器，所述壳体上端通过接头安装座连接防水接头，壳体下端连接第一取压座，第一取压座上安装有压力变送器芯体，所述压力变送器芯体上端通过信号连接线与电路板连接，所述电路板外部设有防护罩，防护罩上设有过线孔，所述防护罩的腔室内填充有防水密封材料，防水密封材料将电路板包围，压力变送器芯体下端连接第一脉冲缓冲器，第一脉冲缓冲器连接第二脉冲缓冲器，第二脉冲缓冲器安装在第二取压座上，所述第一取压座与第二取压座之间设有紫铜垫片。
2.根据权利要求1所述的污水压力变送器，其特征在于：所述的壳体上端与接头安装座焊接连接，接头安装座与防水接头通过螺纹连接。
3.根据权利要求1所述的污水压力变送器，其特征在于：所述的压力变送器芯体上方设有压环。
4.根据权利要求1所述的污水压力变送器，其特征在于：所述的防水密封材料为聚氨酯材料。
说明书
一种污水压力变送器
技术领域
本实用新型涉及流量测量仪器技术领域，尤其涉及一种污水压力变送器。
背景技术
压力变送器是指以输出为标准信号的压力传感器，是一种接受压力变量按比例转换为标准输出信号的仪表。它能将侧压元件传感器感受到的气体、液体等物理压力参数转变为标准的电信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。压力变送器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。污水压力变送器，是直接将压力变送器和污水管相连接，让污水直接通过污水压力变送器，由于污水腐蚀性强，如果被侧污水流入压力变送器内部，容易导致电路板受到损坏，影响压力变送器的精度，从而影响了对污水的压力测试。而且现有的污水压力变送器在压力过大的情况下，容易出现内部传感器膜片因压力冲击而受损，影响测量精度。
实用新型内容
本实用新型的目的是提供了一种污水压力变送器，能保护电路板，防止电路板损坏，采用二级缓冲结构，使压力变送器在瞬间压力冲击、测量液体流量不稳 定的工作环境下，能够有效地稳定压力和流量，保证变送器芯体所受的压力和流量的温度在承受范围之内，避免了内部膜片因压力冲击而受损，提高压力变送器的稳定性和延长其使用寿命。
本实用新型采用的技术方案如下：
一种污水压力变送器，包括防水接头、接头安装座、壳体、电路板、压力变送器芯体、第一取压座、第一脉冲缓冲器、第二取压座和第二脉冲缓冲器，所述壳体上端通过接头安装座连接防水接头，壳体下端连接第一取压座，第一取压座上安装有压力变送器芯体，所述压力变送器芯体上端通过信号连接线与电路板连接，所述电路板外部设有防护罩，防护罩上设有过线孔，所述防护罩的腔室内填充有防水密封材料，防水密封材料将电路板包围，压力变送器芯体下端连接第一脉冲缓冲器，第一脉冲缓冲器连接第二脉冲缓冲器，第二脉冲缓冲器安装在第二取压座上，所述第一取压座与第二取压座之间设有紫铜垫片。
所述的壳体上端与接头安装座焊接连接，接头安装座与防水接头通过螺纹连接。
所述的压力变送器芯体上方设有压环。
所述的防水密封材料为聚氨酯材料。
与已有技术相比，本实用新型的有益效果如下：
本实用新型的污水压力变送器，通过在电路板外部设置防护罩，防护罩的腔室内填充防水密封材料，防止被侧污水流入压力变送器内部损坏电路板，能够保护电路板，保证信号传送的正常工作;所述防水密封材料为聚氨酯材料，聚氨酯材料具有无缝隙、高效绝缘、防水、防潮等优点;同时，所述压力变送器芯体下端连接第一脉冲缓冲器，第一脉冲缓冲器连接第二脉冲缓冲器，第二脉冲缓冲器 安装在第二取压座上，采用二级缓冲结构，使压力变送器在瞬间压力冲击、测量液体流量不稳定的工作环境下，能够有效地稳定压力和流量，保证压力变送器芯体所受的压力和流量的温度在承受范围之内，避免了内部膜片因压力冲击而受损，提高压力变送器的稳定性和延长其使用寿命;所述压力变送器芯体上方设有压环，压环可以使压力变送器芯体位置固定，增强其抗振性;所述第一取压座与第二取压座之间设有紫铜垫片，提高变压器内部密封性。
