申请日2015.06.04
公开(公告)日2015.08.19
IPC分类号C02F7/00
摘要
本发明提供了一种用于印染污水处理的曝气器，属于机械技术领域。它解决了现有技术中曝气器结构放入曝气池中，会出现上浮的现象，工作稳定性低等技术问题。本用于印染污水处理的曝气器，它包括进气管、布气管和内管，进气管呈圆筒状且进气管的上端为用于与配气管道相联的进气端，进气管下端封闭且在靠近其下端的侧部处具有若干出气端，布气管与进气管垂直设置且布气管内端与出气端相联，内管位于布气管内且内管内端密封，内管外端固连在布气管外端，内管外端具有与其内腔相通的通水孔，布气管上具有能防水透气的曝气结构。本发明具有曝气方便、工作稳定性好的优点。

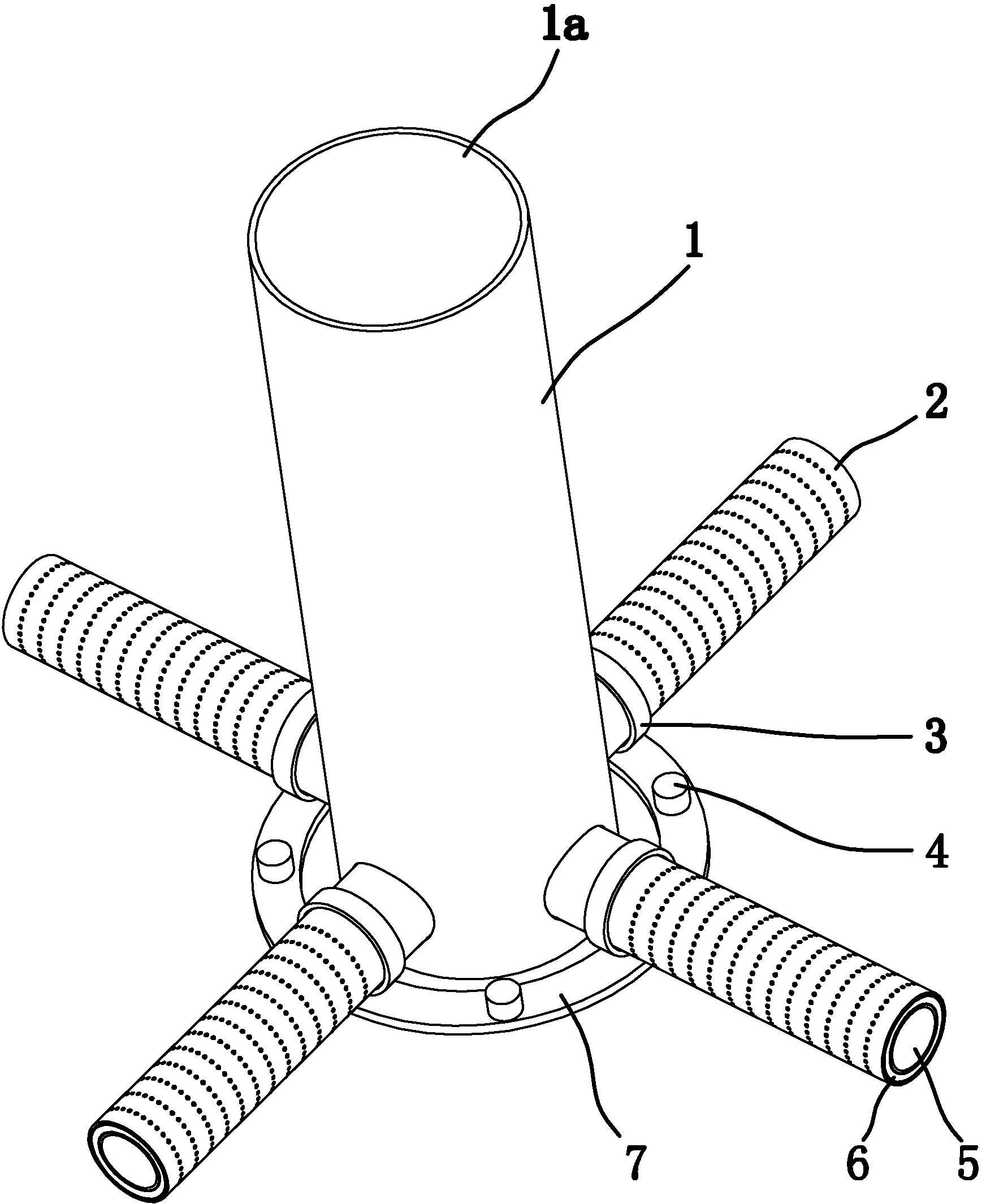

摘要附图
权利要求书
1.一种用于印染污水处理的曝气器，其特征在于，它包括进 气管、布气管和内管，所述进气管呈圆筒状且进气管的上端为用 于与配气管道相联的进气端，所述进气管下端封闭且在靠近其下 端的侧部处具有若干出气端，上述的布气管与进气管垂直设置且 布气管内端与出气端相联，上述内管位于布气管内且内管内端密 封，所述内管外端固连在布气管外端，所述内管外端具有与其内 腔相通的通水孔，所述布气管上具有能防水透气的曝气结构。
2.根据权利要求1所述的用于印染污水处理的曝气器，其特 征在于，所述的布气管通过螺纹连接在上述的进气管上。
3.根据权利要求1所述的用于印染污水处理的曝气器，其特 征在于，所述的布气管通过紧配合固连在上述的进气管上。
4.根据权利要求1所述的用于印染污水处理的曝气器，其特 征在于，所述的曝气结构为若干微小的曝气孔。
5.根据权利要求1所述的用于印染污水处理的曝气器，其特 征在于，所述的曝气结构为布气管上的若干气孔和粘附在布气管 内侧的防水透气膜。
6.根据权利要求1所述的用于印染污水处理的曝气器，其特 征在于，所述的内管上套有柔性的隔套，所述的隔套被紧压在内 管与布气管之间，且隔套、内管和布气管之间形成一通气间隙。
7.根据权利要求6所述的用于印染污水处理的曝气器，其特 征在于，所述内管外侧沿其轴向具有若干凹入的通气槽，所述通 气槽由其内端延伸至隔套上。
8.根据权利要求7所述的用于印染污水处理的曝气器，其特 征在于，所述通气槽的数量为3—8道且通气槽周向均布在内管外 侧。
9.根据权利要求8所述的用于印染污水处理的曝气器，其特 征在于，所述的内管内端还套有呈环形的支撑套，所述支撑套被 紧压在内管与布气管之间;所述支撑套上具有贯穿的通气孔。
10.根据权利要求1所述的用于印染污水处理的曝气器，其 特征在于，所述内管内端具有呈圆锥状的导气部。
说明书
一种用于印染污水处理的曝气器
技术领域
本发明属于机械技术领域，涉及一种曝气器，特别是一种用 于印染污水处理的曝气器。
背景技术
在生化法处理污水时，能否提供较足的溶解氧，是提高生化 处理效果及经济效益的关键。从八十年代末，我国开始对微孔曝 气器进行开发研究。目前已进入了实用阶段，在工程应用中节约 了大量能源，成为一种比较理想的曝气器。但是，它存在着浮力 较大的难题，使用时必须通过紧固件将曝气器固定在曝气池底部。
经检索，如中国专利文献公开了一种新型曝气器结构【专利 号：ZL 201310211975.4;授权公告号：CN 103241848A】。这种新 型曝气器结构，其特征在于，包括：曝气器外壳体，所述曝气器 外壳体上设有进水口和进气口，所述曝气器外壳体的内部设置有 气水混合段和气泡切割段，所述气泡切割段中依次设置有第一切 割网、第二切割网和第三切割网，所述第二切割网上网孔的面积 小于第一切割网上网孔的面积，所述第三切割网上网孔的面积小 于第二切割网上的网孔的面积。
该专利中公开的曝气器结构虽然能够产生很小的气泡，充氧 曝气性能较好，但是，该曝气器结构放入曝气池中，会出现上浮 的现象，工作稳定性低，因此，设计出一种用于印染污水处理的 曝气器是很有必要的。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种 用于印染污水处理的曝气器，该曝气器具有曝气方便、工作稳定 性好的特点。
本发明的目的可通过下列技术方案来实现：一种用于印染污 水处理的曝气器，其特征在于，它包括进气管、布气管和内管， 所述进气管呈圆筒状且进气管的上端为用于与配气管道相联的进 气端，所述进气管下端封闭且在靠近其下端的侧部处具有若干出 气端，上述的布气管与进气管垂直设置且布气管内端与出气端相 联，上述内管位于布气管内且内管内端密封，所述内管外端固连 在布气管外端，所述内管外端具有与其内腔相通的通水孔，所述 布气管上具有能防水透气的曝气结构。
本发明的工作原理如下：使用者将布气管放入污水池内，通 过配气管道将空气输送到进气管的进气端，空气再从进气管的出 气端输送到布气管中，通过曝气结构可使污水池中具有溶解氧， 从而达到其曝气作业，曝气方便、快速;内管具有通水孔，采用 该结构，水能进入到内管中，可防止布气管上浮，工作稳定性好、 生产成本低。
所述的布气管通过螺纹连接在上述的进气管上。
采用以上连接方式，可使布气管快速和进气管相连接，拆装 快速。
作为另外一种方案，所述的布气管通过紧配合固连在上述的 进气管上。
采用以上连接方式，可使布气管和进气管相连接，定位快速、 可靠。
所述的曝气结构为若干微小的曝气孔。
采用以上结构，可使空气从曝气孔中输出，从而可使污水池 内具有足够的溶解氧，曝气效果好。
作为另外一种方案，所述的曝气结构为布气管上的若干气孔 和粘附在布气管内侧的防水透气膜。
采用以上结构，空气能从曝气孔中输出，而污水不能进入到 布气管内，从而可使污水池内具有足够的溶解氧，结构合理。
所述的内管上套有柔性的隔套，所述的隔套被紧压在内管与 布气管之间，且隔套、内管和布气管之间形成一通气间隙。
采用以上结构，通过隔套可使内管和布气管之间具有较好的 密封性，密封效果好。
所述内管外侧沿其轴向具有若干凹入的通气槽，所述通气槽 由其内端延伸至隔套上。
所述通气槽的数量为3—8道且通气槽周向均布在内管外侧。
所述的内管内端还套有呈环形的支撑套，所述支撑套被紧压 在内管与布气管之间。
采用以上结构，通过支撑套可对布气管和内管之间起到较好 的支撑作用，支撑效果好。
所述内管内端具有呈圆锥状的导气部。
采用以上结构，通过导气部可使空气顺利进入通气间隙中， 导向作用好。
所述支撑套上具有贯穿的通气孔。
采用以上结构，可使空气能够进入到通气间隙中，结构合理。
所述出气端的数量为3—5个，所述每个出气端处均连接于与 其对应的内管和布气管。
采用以上结构，通过将多个内管和布气管连接在进气管上， 可增大曝气的面积，曝气效率高。
所述出气端周向均布在进气管侧部。
它还包括一加强环，所述加强环呈环形且在加强环上具有若 干呈环形的定位环，所述定位环的数量与布气管数量相同且位置 一一对应，上述定位环套在对应的布气管上。
采用以上结构，通过加强环的加固作用，可使各个布气管连 接形成一体，强度高。
所述的加强环上还固连有配重块。
采用以上结构，通过配重块可防止布气管上浮，工作稳定性 好。
所述配重块的数量与上述布气管数量相同，所述配重块位于 相邻两布气管之间的加强环上。
采用以上结构，可使加强环上的重量对称，避免其出现摆动， 结构合理。
所述的配重块为通过绳索固连在加强环上的石块。
采用以上结构，可提供较大的重量，且成本较低。
所述的配重块为通过绳索固连在加强环上的铸铁块。
采用以上结构，可提供较大的重量，可直接在市场上购买到， 生产成本低。
与现有技术相比，本用于印染污水处理的曝气器具有以下优 点：
1、本发明将空气输送到进气管的进气端，再从出气端输送到 布气管中，通过布气管的曝气孔使污水池中具有溶解氧，曝气方 便、快速。
2、内管具有通水孔，采用该结构，水能进入到内管中，可防 止布气管上浮，工作稳定性好、生产成本低。
3、布气管通过螺纹连接在进气管上，采用该连接方式，可使 布气管快速和进气管相连接，拆装快速。
4、曝气结构为若干微小的曝气孔，采用该结构，可使空气从 曝气孔中输出，从而可使污水池内具有足够的溶解氧，曝气效果 好。
5、内管内端具有呈圆锥状的导气部，采用该结构，通过导气 部可使空气顺利进入通气间隙中，导向作用好。
