申请日2015.06.04
公开(公告)日2015.10.21
IPC分类号C02F11/12; C02F11/14
摘要
本实用新型涉及一种污泥处理中辅助压滤机用高效污泥浓缩装置，它包括罐体，罐体的顶部设有进泥导流筒，进泥导流筒设有喇叭口，罐体的上端设置有溢流堰和沉淀板，溢流堰设有底座，罐体一侧设有出水管，出水管连有储水箱，储水箱内设有上液位感应器和下液位感应器，储水箱连有回水管，回水管连有水泵，罐体的下部设有上层静态搅拌器和下层静态搅拌器，上层静态搅拌器和下层静态搅拌器设有固定环，固定环内纵横交错设有固定筋，固定筋的交接处设有搅拌棒，罐体的底部设有出料泥斗，出料泥斗的中部设有出料法兰，罐体的外壁下部设置有罐体支腿，具有结构简单、适用范围广、设备体积小、占地面积小、投资成本低、节约资源能源、设备运行稳定的优点。

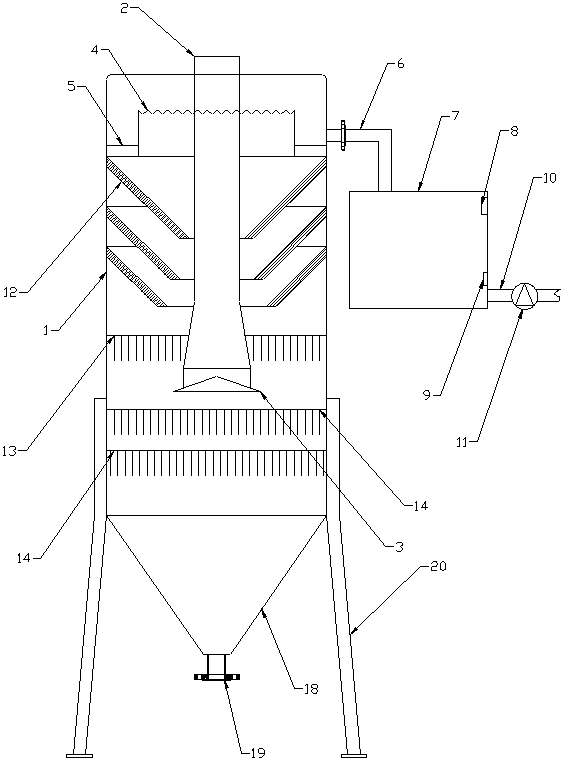

摘要附图
权利要求书
1.一种污泥处理中辅助压滤机用高效污泥浓缩装置，它包括罐体，其特征在于：所述的罐体的顶部中心设置有进泥导流筒，所述的进泥导流筒的下端设置有喇叭口，罐体的上端设置有溢流堰，所述的溢流堰的下部设置有底座，所述的底座与罐体紧密连接，溢流堰设置为空心圆柱体结构，溢流堰的上部设置为波纹形，罐体的上部一侧设置有出水管，所述的出水管连接有储水箱，所述的储水箱的内壁上下分别设置有上液位感应器和下液位感应器，储水箱的下部连接有回水管，所述的回水管连接有水泵，罐体内壁的上部设置有交错设置的沉淀板，所述的沉淀板设置为锥形结构，罐体内壁的下部设置有上层静态搅拌器和下层静态搅拌器，所述的上层静态搅拌器和下层静态搅拌器设置有固定环，所述的固定环内纵横交错设置有固定筋，所述的固定筋的交接处设置有搅拌棒，罐体的底部设置有出料泥斗，所述的出料泥斗的中部设置有出料法兰，罐体的外壁下部设置有罐体支腿。
2.根据权利要求1所述的一种污泥处理中辅助压滤机用高效污泥浓缩装置，其特征在于：所述的喇叭口设置在上层静态搅拌器和下层静态搅拌器之间。
3.根据权利要求1所述的一种污泥处理中辅助压滤机用高效污泥浓缩装置，其特征在于：所述的出水管设置与底座之上，并且出水管的上表面低于溢流堰的上表面。
4.根据权利要求1所述的一种污泥处理中辅助压滤机用高效污泥浓缩装置，其特征在于：所述的沉淀板设置的数量至少为2个，并且沉淀板与竖直方向的夹角45°-60°。
5.根据权利要求1所述的一种污泥处理中辅助压滤机用高效污泥浓缩装置，其特征在于：所述的下层静态水力搅拌器设置数量为2个。
说明书
一种污泥处理中辅助压滤机用高效污泥浓缩装置
技术领域
本实用新型属于环保设备技术领域，具体涉及一种污泥浓缩设备，特别涉及一种污泥处理中辅助压滤机用高效污泥浓缩装置。
背景技术
目前我国市场上流通的对于污水处理中产生的污泥进行处理的设备一般有带式压滤机、叠螺式污泥脱水机、板框压滤机等三种;其中，带式压滤机、叠螺式污泥脱水机在实际运行过程中往往出现以下技术问题：1.跑泥;由于市场上污水处理中的污泥含水率往往在99.5%左右或者更高，而对于带式压滤机和叠螺式污泥脱水机进泥污泥含水率必须在98%以下才能正常运转，当污泥含水率大于98%时带式压滤机和叠螺式污泥脱水机进料会含有大量的污水，导致进料过稀而出现大量污泥会从滤带孔或叠螺缝中渗漏，造成严重跑泥现象;2.出泥量少;结合上述1，当出现跑泥现象时压滤机出泥量就会很少，造成了用药量大而出泥量少的高投入低收入的现象;3.用药量大;结合上述1和2，在污泥处理方面造成了大量的资源浪费，总之，在污水处理中进行污泥干化的时候由于带式压滤机和叠螺式污泥脱水机的局限性已经不能满足现有污水治理的要求。
发明内容
本实用新型的目的是为了克服现有技术的不足，而提供一种具有结构简单、适用范围广、设备体积小、占地面积小、投资成本低、节约资源能源、设备运行稳定的污泥处理中辅助压滤机用高效污泥浓缩装置。
本实用新型采用的技术方案是这样实现的：一种污泥处理中辅助压滤机用高效污泥浓缩装置，它包括罐体，所述的罐体的顶部中心设置有进泥导流筒，所述的进泥导流筒的下端设置有喇叭口，罐体的上端设置有溢流堰，所述的溢流堰的下部设置有底座，所述的底座与罐体紧密连接，溢流堰设置为空心圆柱体结构，溢流堰的上部设置为波纹形，罐体的上部一侧设置有出水管，所述的出水管连接有储水箱，所述的储水箱的内壁上下分别设置有上液位感应器和下液位感应器，储水箱的下部连接有回水管，所述的回水管连接有水泵，罐体内壁的上部设置有交错设置的沉淀板，所述的沉淀板设置为锥形结构，罐体内壁的下部设置有上层静态搅拌器和下层静态搅拌器，所述的上层静态搅拌器和下层静态搅拌器设置有固定环，所述的固定环内纵横交错设置有固定筋，所述的固定筋的交接处设置有搅拌棒，罐体的底部设置有出料泥斗，所述的出料泥斗的中部设置有出料法兰，罐体的外壁下部设置有罐体支腿。
所述的喇叭口设置在上层静态搅拌器和下层静态搅拌器之间。
所述的出水管设置与底座之上，并且出水管的上表面低于溢流堰的上表面。
所述的沉淀板设置的数量至少为2个，并且沉淀板与竖直方向的夹角45°-60°。
所述的下层静态水力搅拌器设置数量为2个。
本实用新型的有益效果：本实用新型一种污泥处理中辅助压滤机用高效污泥浓缩装置，将经加过药(PAM)的含水污泥经进泥导流筒均匀的分布到罐体中，含大量游离水的污泥在水力上浮作用下，均匀的上升，在遇到上层静态水力搅拌器时，通过不同间隙的静态搅拌棒的搅拌下，将污泥絮体中包含的大量的游离水搅拌分离出来，分离后的污泥继续在水浮力带动下和游离水一起上升到沉淀板处，由于沉淀板的锥形设计，通过斜板沉淀的原理，污泥絮体在斜板中不断沉积变大，并且密度增加，然后靠自身重力下落到罐体底部，其中含有的游离水则通过沉淀板上升，然后通过溢流堰收集后经出水管排出，并且由储水箱收集，这种结构的设计，将含有药物的游离水收集，当液位达到上液位感应器，启动水泵将含有药物的游离水送到上到工序，节约了资源，降低了成本，下落到罐体底部的污泥经下层静态水力搅拌器进一步分离游离水浓缩后，沉淀到出料泥斗里，这种上层静态水里搅拌器和下层水力搅拌器的设计，省去了外加动力搅拌的能量消耗，还能在不打碎污泥絮体的情况下，对污泥中的游离水进行分离，分离效果好，且对设备内部整体扰动小，这种装置从进水到出泥总水力停留时间为5～10min，设备内污泥与PAM反应时间非常短暂，从而使整个设备的相对体积较小，占地面积少，本实用新型具有结构简单、适用范围广、设备体积小、占地面积小、投资成本低、节约资源能源、设备运行稳定的优点
