SSF污水净化器出水技术及SSF污水净化器

发布时间:2018-4-16 17:27:04  中国污水处理工程网

  申请日2015.06.03

  公开(公告)日2015.11.18

  IPC分类号C02F1/52

  摘要

  本实用新型涉及含油污水净化装置领域,公开了一种SSF污水净化器的出水装置及SSF污水净化器,包括出水集水管和出水集水斗,出水集水斗中设置有挡水板,挡水板将出水集水斗分成第一区域和第二区域,第一区域为罐体的外壁与挡水板之间的空间,第二区域为挡水板与出水集水斗一侧壁之间的空间,挡水板的高度小于出水集水斗的高度;从出水集水管中进入到出水集水斗中的水先填充第一区域,而后越过挡水板填充第二区域。本实用新型中的SSF污水净化器上设置有SSF污水净化器的出水装置,由于设置了挡水板,使得集水斗中的水位能够上升至罐体内水面上方200cm左右,有效避免了水面上的悬浮物和浮油流出。

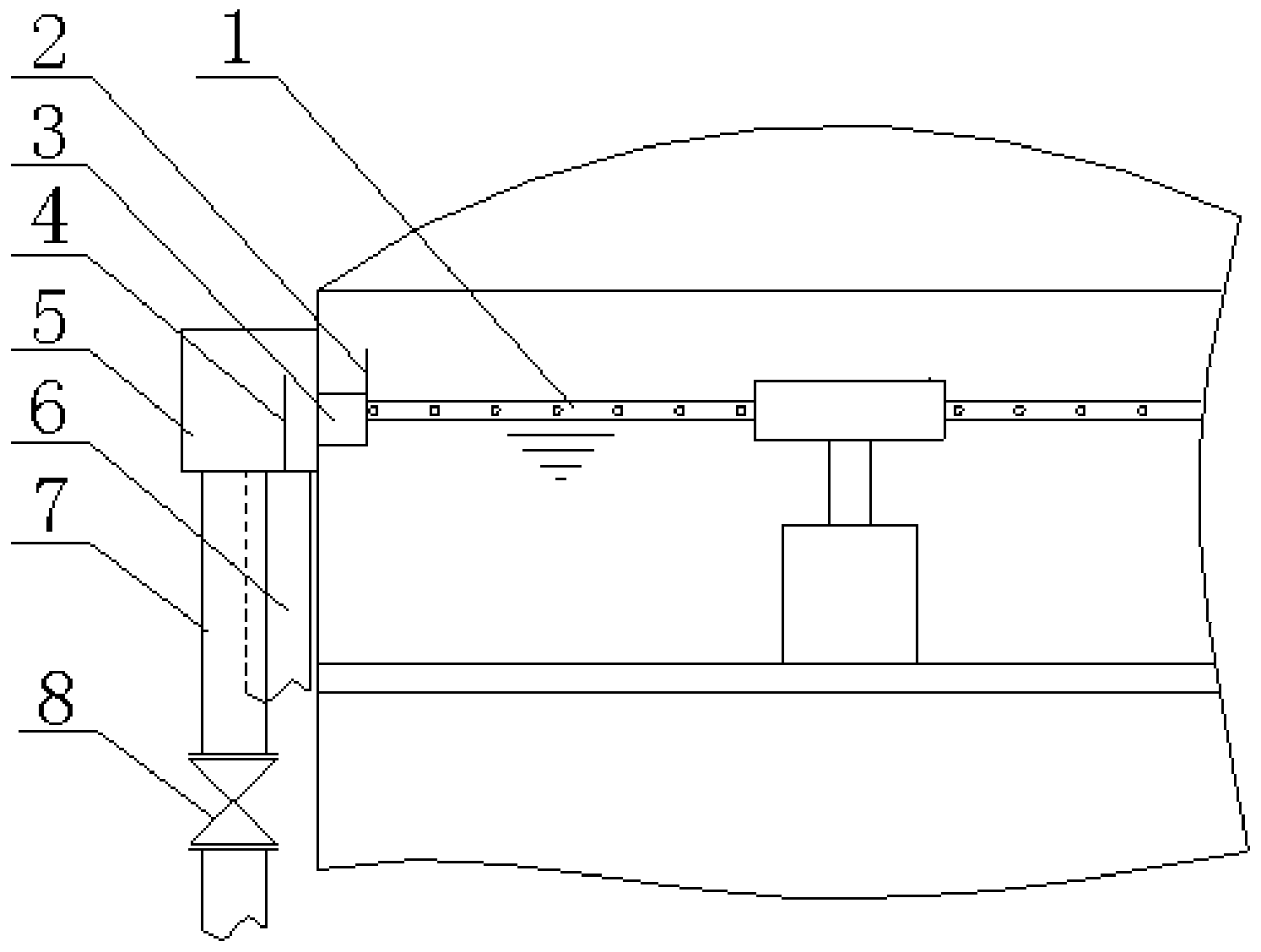

  摘要附图



  权利要求书

  1.一种SSF污水净化器的出水装置,包括出水集水管(1)和出水集水斗 (5),其特征在于:所述出水集水斗(5)中设置有挡水板(4),所述挡水板(4) 将所述出水集水斗(5)分成第一区域和第二区域,所述第一区域为罐体的外壁 与所述挡水板(4)之间的空间,所述第二区域为所述挡水板(4)与所述出水 集水斗(5)一侧壁之间的空间,所述挡水板(4)的高度小于所述出水集水斗 (5)的高度;

  从所述出水集水管(1)中进入到所述出水集水斗(5)中的水先填充所述 第一区域,而后越过所述挡水板(4)填充所述第二区域。

  2.根据权利要求1所述的SSF污水净化器的出水装置,其特征在于:还包 括与所述出水集水斗(5)相邻设置的排渣斗(9),所述出水集水斗(5)与所 述排渣斗(9)之间通过出水排渣隔板(10)分隔开。

  3.根据权利要求2所述的SSF污水净化器的出水装置,其特征在于:还包 括沿所述罐体的内壁设置的排渣集渣环槽(2)和出水集水环槽(3),所述排渣 集渣环槽(2)设置于所述出水集水环槽(3)的上方;

  所述出水集水环槽(3)连通所述出水集水管(1)和出水集水斗(5);

  所述排渣集渣环槽(2)连通所述排渣斗(9)和所述罐体。

  4.根据权利要求3所述的SSF污水净化器的出水装置,其特征在于:所述 排渣斗(9)上连接有排渣管(6);

  所述出水集水斗(5)上连接有排水管(7)。

  5.根据权利要求4所述的SSF污水净化器的出水装置,其特征在于:所述 排水管(7)上设置有排水管阀门(8)。

  6.根据权利要求1-5任一项所述的SSF污水净化器的出水装置,其特征在 于:所述挡水板(4)处在安装位置时的高度比所述出水集水管(1)的高度高 200±5cm。

  7.根据权利要求1-5任一项所述的SSF污水净化器的出水装置,其特征在 于:所述挡水板(4)的高度可调节。

  8.一种SSF污水净化器,其特征在于:所述SSF污水净化器上设置有如权 利要求1-7中任一项所述的SSF污水净化器的出水装置。

  说明书

  一种SSF污水净化器的出水装置及SSF污水净化器

  技术领域

  本实用新型涉及含油污水净化装置领域,更具体的公开了一种SSF污水净 化器出水装置及具有该出水装置的污水净化器。

  背景技术

  目前,SSF悬浮污泥法污水净化装置广泛应用于油田、炼化领域,并取得了 显著的效果。

  如图1所示,是现有技术中的一种SSF污水净化器的出水装置的结构,包 括出水集水管1’、出水集水环槽2’、出水集水斗3’和出水管4’,该出水 装置从底部进水同时顶部出水,从而污水在装置中完成混凝、分离和净化的步 骤。

  但由于该装置位于上部的出水区域中的水面上汇聚少许悬浮物和少量浮 油,在污水净化过程中,悬浮物和浮油会随出水管4’流向下端,从而严重影响 该装置的出水水质。

  因此,市场亟需一种净水效果好,极大提高净水水质的SSF污水净化器的 出水装置及具有该出水装置的SSF污水净化器。

  实用新型内容

  本实用新型的目的在于,提出一种SSF污水净化器的出水装置,以解决现 有技术中的出水装置存在的出水水质差、净化效果不好的问题。

  本实用新型的另一个目的在于,提出一种SSF污水净化器,该净化器上设 置有上述出水装置。

  为达到此目的,一方面,本实用新型采用以下技术方案:

  一种SSF污水净化器的出水装置,包括出水集水管和出水集水斗,所述出 水集水斗中设置有挡水板,所述挡水板将所述出水集水斗分成第一区域和第二 区域,所述第一区域为罐体的外壁与所述挡水板之间的空间,所述第二区域为 所述挡水板与所述出水集水斗一侧壁之间的空间,所述挡水板的高度小于所述 出水集水斗的高度;

  从所述出水集水管中进入到所述出水集水斗中的水先填充所述第一区域, 而后越过所述挡水板填充所述第二区域。

  进一步的,还包括与所述出水集水斗相邻设置的排渣斗,所述出水集水斗 与所述排渣斗之间通过出水排渣隔板分隔开。

  进一步的,还包括沿所述罐体的内壁设置的排渣集渣环槽和出水集水环槽, 所述排渣集渣环槽设置于所述出水集水环槽的上方;

  所述出水集水环槽连通所述出水集水管和出水集水斗;

  所述排渣集渣环槽连通所述排渣斗和所述罐体。

  进一步的,所述排渣斗上连接有排渣管;所述出水集水斗上连接有排水管。

  进一步的,所述排水管上设置有排水管阀门。

  优选的,所述挡水板处在安装位置时的高度比所述出水集水管的高度高 200±5cm。

  优选的,所述挡水板的高度可调节。

  为达上述目的,另一方面,本实用新型采用以下技术方案:

  一种SSF污水净化器,所述SSF污水净化器上设置有如上所述的SSF污水 净化器的出水装置。

  本实用新型的有益效果为:本实用新型中的SSF污水净化器上设置有SSF 污水净化器的出水装置,由于设置了挡水板,使得集水斗中的水位能够上升至 罐体内水面上方200cm左右,有效避免了水面上的悬浮物和浮油流出。

  当出水装置中的水面上的悬浮物和浮油达到一定量时,关闭排水管上的排 水管阀门,使出水装置内水面上升至排渣槽,此时悬浮物和浮油经排渣管排出, 达到提高出水水质目的。
