申请日2015.07.06
公开(公告)日2016.01.06
IPC分类号C02F9/08
摘要
本实用新型公开了一种生活污水一体化处理装置，包括污水进水管、曝气仓、曝气装置、网状过滤板、活性炭过滤层、钢化玻璃板、臭氧发生装置和紫外线杀菌灯，所述曝气仓与污水进水管焊接连接，且污水进水管上设有控制阀门，所述曝气装置安装在曝气仓的底部，所述网状过滤板安装在过滤仓的内部，所述活性炭过滤层安装在吸附仓的内部，所述臭氧发生装置安装在除臭杀菌仓的底部，所述钢化玻璃板安装在除臭杀菌仓的内部，所述紫外线杀菌灯安装在被钢化玻璃板与除臭杀菌仓的侧壁之间。该生活污水一体化处理装置加入了活性炭过滤层、臭氧发生装置及紫外线杀菌灯，除污效果好，能够有效的杀灭水中的细菌，其结构简单，便于推广。
权利要求书

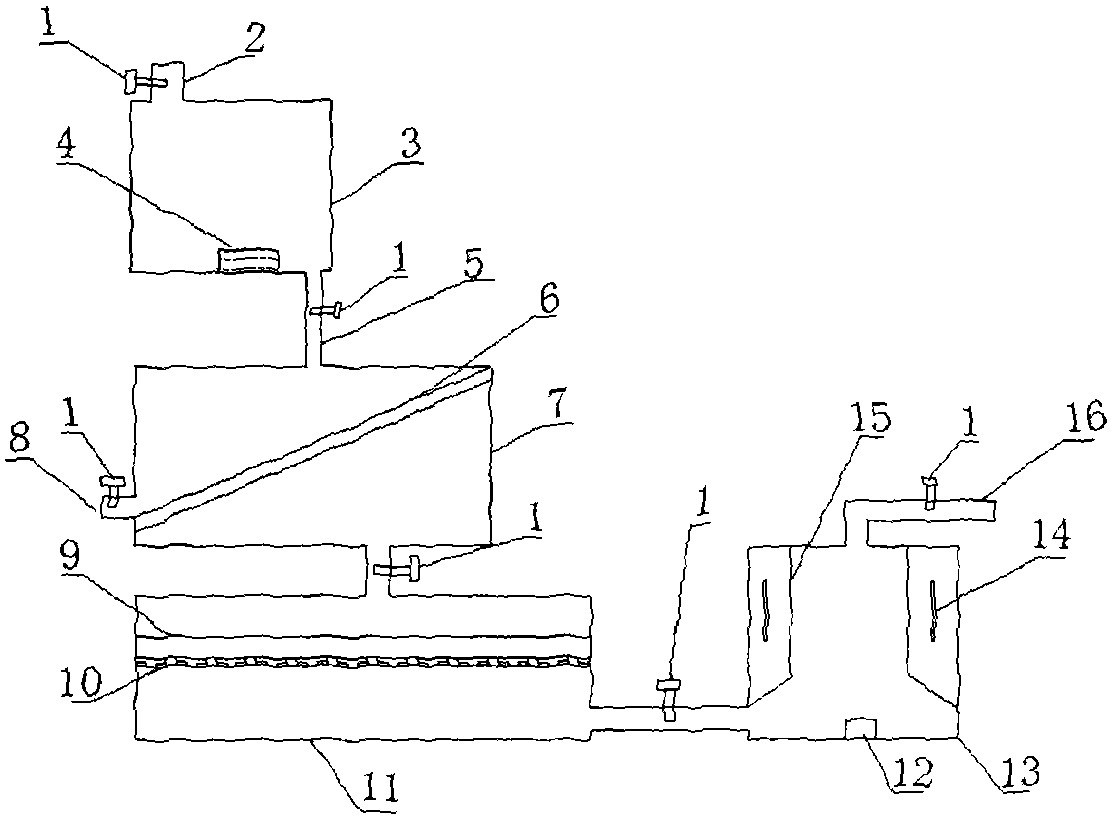

1.一种生活污水一体化处理装置，包括污水进水管(2)、曝气仓(3)、曝气装置(4)、网状过滤板(6)、过滤仓(7)、废渣出口(8)、活性炭过滤层(10)、吸附仓(11)、臭氧发生装置(12)、除臭杀菌仓(13)、紫外线杀菌灯(14)、钢化玻璃板(15)和清水出水管(16)，其特征在于：所述曝气仓(3)与污水进水管(2)焊接连接，且污水进水管(2)上设有控制阀门(1)，所述曝气装置(4)安装在曝气仓(3)的底部，所述过滤仓(7)通过导水管(5)与曝气仓(3)连通，且导水管(5)上设有控制阀门(1)，所述废渣出口(8)焊接在过滤仓(7)的左侧壁上，且其上设有控制阀门(1)，所述网状过滤板(6)安装在过滤仓(7)的内部，所述吸附仓(11)通过设有控制阀门(1)的导水管(5)与过滤仓(7)连通，所述活性炭过滤层(10)安装在吸附仓(11)的内部，所述除臭杀菌仓(13)通过设有控制阀门(1)的导水管(5)与吸附仓(11)连通，所述臭氧发生装置(12)安装在除臭杀菌仓(13)的底部，所述钢化玻璃板(15)安装在除臭杀菌仓(13)的内部，所述紫外线杀菌灯(14)安装在被钢化玻璃板(15)与除臭杀菌仓(13)的侧壁之间，所述清水出水管(16)焊接在除臭杀菌仓(13)的上部，且其上设有控制阀门(1)。
2.根据权利要求1所述的一种生活污水一体化处理装置，其特征在于：所述活性炭过滤层(10)的上部覆盖了一层化纤无纺棉滤垫(9)。
3.根据权利要求1所述的一种生活污水一体化处理装置，其特征在于：所述网状过滤板(6)与过滤仓(7)的底部夹角在30度至90度之间。
说明书
一种生活污水一体化处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体涉及一种生活污水一体化处理装置。
背景技术
目前生活污水大都直接排放入污水管道，通过污水管道，排入江、河、湖、海。有的地方将污水输往污水处理厂，处理后作为中水重复使用，或排入江、河、湖、海。近来有些生活小区设有化粪池，将污水通过化粪池渗入地下，以此方式处理污水。上述污水处理的方式有诸多缺点：污水未经处理排入江、河、湖、海，直接造成水污染。经过污水处理厂处理后重复利用污水，或处理后排放污水的方式，固然比直接排放好，但污水处理成本很高，处理过程中要使用大量化学剂，化学剂亦会造成水的二次污染。另外，为使中水从污水处理厂循环回生活小区、办公楼、酒店等设施，需要铺设较长的管线，成本很高。因此，我们需设计一种结构简单，成本低，且处理污水效果好的污水处理装置。
实用新型内容
实用新型的目的在于提供一种生活污水一体化处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水一体化处理装置，包括污水进水管、曝气仓、曝气装置、网状过滤板、过滤仓、废渣出口、活性炭过滤层、吸附仓、臭氧发生装置、除臭杀菌仓、紫外线杀菌灯、钢化玻璃板和清水出水管，所述曝气仓与污水进水管焊接连接，且污水进水管上设有控制阀门，所述曝气装置安装在曝气仓的底部，所述过滤仓通过导水管与曝气仓连通，且导水管上设有控制阀门，所述废渣出口焊接在过滤仓的左侧壁上，且其上设有控制阀门，所述网状过滤板安装在过滤仓的内部，所述吸附仓通过设有控制阀门的导水管与过滤仓连通，所述活性炭过滤层安装在吸附仓的内部，所述除臭杀菌仓通过设有控制阀门的导水管与吸附仓连通，所述臭氧发生装置安装在除臭杀菌仓的底部，所述钢化玻璃板安装在除臭杀菌仓的内部，所述紫外线杀菌灯安装在被钢化玻璃板与除臭杀菌仓的侧壁之间，所述清水出水管焊接在除臭杀菌仓的上部，且其上设有控制阀门。
优选的，所述活性炭过滤层的上部覆盖了一层化纤无纺棉滤垫。
优选的，所述网状过滤板与过滤仓的底部夹角在30度至90度之间。
与现有技术相比，本实用新型的有益效果是：该生活污水一体化处理装置加入了活性炭过滤层、臭氧发生装置及紫外线杀菌灯，除污效果好，能够有效的杀灭水中的细菌，其结构简单，便于推广。
