申请日2015.04.14
公开(公告)日2015.09.09
IPC分类号C02F3/12
摘要
本实用新型涉及一种污水处理曝气装置。包括由两根横梁和若干根纵梁组成的曝气管支架，所述两根横梁的两端分别设有一个滑套，所述滑套分别套在竖直放置在污水池内的四个导轨上，所述导轨通过支架竖直固定安装在污水池内，曝气管支架上设有若干根横向的曝气管，所述若干根曝气管的左端与曝气主管连接，所述曝气主管上设有进气口，所述进气口通过软管与进气总管连接，所述曝气管上安装有提升钢丝绳。本实用新型结构简单，通过提升钢丝绳将曝气管支架从污水池底提升到污水池上端，使的曝气装置在无需将污水池内的水放空的状况下即可进行安装、维修或维护，非常方便，节省时间，从而提高了工作效率。

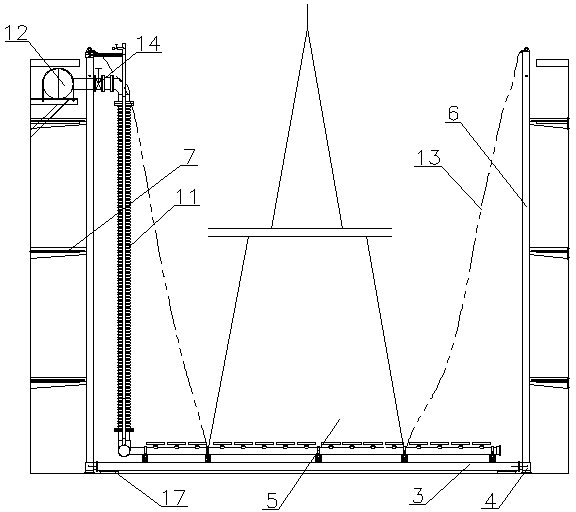

摘要附图
权利要求书
1.一种污水处理曝气装置，其特征在于，包括由两根横梁和若干根纵梁组成的曝气管支架，所述两根横梁的两端分别设有一个滑套，所述滑套分别套在竖直放置在污水池内的四个导轨上，所述导轨通过支架竖直固定安装在污水池内，曝气管支架上设有若干根横向的曝气管，所述若干根曝气管的左端与曝气主管连接，所述曝气主管上设有进气口，所述进气口通过软管与进气总管连接，所述曝气管上安装有提升钢丝绳。
2.根据权利要求1所述的一种污水处理曝气装置，其特征在于，所述进气总管上设有阀门。
3.根据权利要求1所述的一种污水处理曝气装置，其特征在于，所述曝气管上设有若干曝气器。
4.根据权利要求1所述的一种污水处理曝气装置，其特征在于，所述两根横梁之间设有一根连接杆与若干根纵梁连接。
5.根据权利要求1所述的一种污水处理曝气装置，其特征在于，所述两根横梁的两端下方设有支撑装置。
说明书
一种污水处理曝气装置
技术领域
本实用新型涉及一种污水处理曝气装置，属于污水处理设备技术领域。
背景技术
曝气装置是指废水活性污泥法水处理过程中向曝气池供氧的设备，曝气是指人为通过适当设备向生化曝气池中通入空气，以达到预期的目的。曝气不仅使池内液体与空气接触充氧，而且由于搅动液体，加速了空气中氧气向液体中转移，从而完成充氧的目的;此外，曝气还有防止池内悬浮体下沉，加强池内有机物与微生物与溶解氧接触的目的，从而保证池内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用。目前，市场上的曝气装置的安装工作需要在污水池内完成，各部件运转不方便，作业人员危险性较高;曝气装置在安装、维修或维护时，都需要将池内水放空，浪费时间，工作效率低，成本较高。
实用新型内容
针对上述缺陷，本实用新型的目的在于提供一种结构简单，安装、维修及维护时无需将污水池内水放空即可完成，安装、维修及维护方便，节省时间，工作效率高的一种污水处理曝气装置。
为此本实用新型所采用的技术方案是：
包括由两根横梁和若干根纵梁组成的曝气管支架，所述两根横梁的两端分别设有一个滑套，所述滑套分别套在竖直放置在污水池内的四个导轨上，所述导轨通过支架竖直固定安装在污水池内，曝气管支架上设有若干根横向的曝气管，所述若干根曝气管的左端与曝气主管连接，所述曝气主管上设有进气口，所述进气口通过软管与进气总管连接，所述曝气管上安装有提升钢丝绳。
进一步，所述进气总管上设有阀门。
进一步，所述曝气管上设有若干曝气器。
进一步，所述两根横梁之间设有一根连接杆与若干根纵梁连接。
进一步，所述两根横梁的两端下方设有支撑装置。
本实用新型的优点是：
本实用新型结构简单，通过提升钢丝绳将曝气管支架从污水池底提升到污水池上端，使的曝气装置在无需将污水池内的水放空的状况下即可进行安装、维修或维护，非常方便，节省时间，从而提高了工作效率。
