申请日2015.04.13
公开(公告)日2015.08.12
IPC分类号C02F9/14
摘要
本发明公开了一种高效组合型生活污水处理装置，沿进水至出水方向包括经管道依次连接的调节池、带膜管曝气装置的反应池、以及沉淀池，反应池包括依次连接的高负荷生物固定床反应池和普通负荷生物固定床反应池，两个反应池均采用一次滚塑成型的抗老化高密度聚乙烯池体，且在内部装填有由抗老化高密度聚乙烯材料制得的立体网格管填料;高负荷生物固定床反应池内立体网格管填料的比表面积为100m2/m3，普通负荷生物固定床反应池内立体网格管填料的比表面积为150m2/m3;沉淀池底部设有排污泵，并经管道连接至调节池。本发明整套装置可工厂标准化生产、适用于农村道路运输、安装方便、占地面积省，使用寿命长。

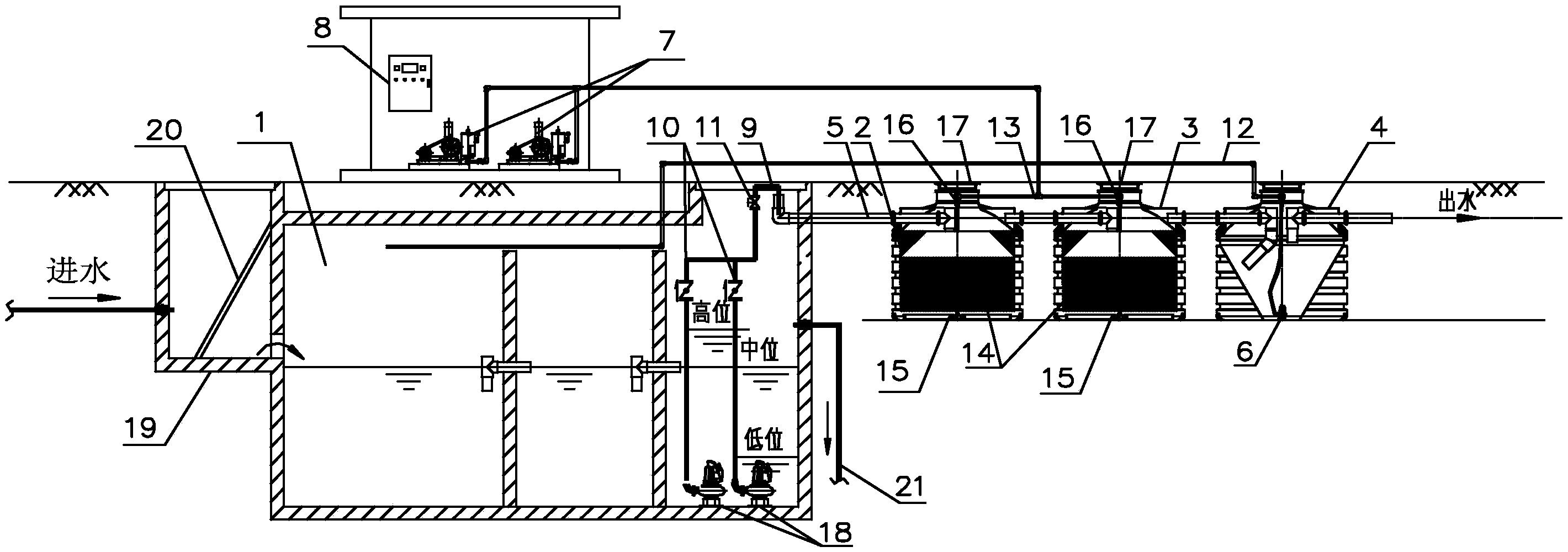

摘要附图
权利要求书
1.一种高效组合型生活污水处理装置，沿进水至出水方向包括经 管道依次连接的调节池、带膜管曝气器的反应池、以及沉淀池，其特 征在于：
所述反应池包括依次连接的高负荷生物固定床反应池和普通负 荷生物固定床反应池，两个反应池均采用一次滚塑成型的抗老化高密 度聚乙烯池体，且在内部装填有由抗老化高密度聚乙烯材料制得的立 体网格管填料;
所述立体网格管填料由若干组立体网格管集成组成，每一组立体 网格管集成由若干根以网格形成的中空圆柱体状的网格管组成;每一 组立体网格管集成内的网格管平行排列，相邻网格管之间通过热熔焊 接固定;相邻立体网格管集成在横向上经不锈钢铁丝扣连接，在纵向 上经热熔焊接堆叠;
所述沉淀池为斜槽沉淀池，底部设有排污泵，并经管道连接至调 节池。
2.根据权利要求1所述的高效组合型生活污水处理装置，其特征 在于：所述高负荷生物固定床反应池内立体网格管填料的比表面积为 100m2/m3，所述普通负荷生物固定床反应池内立体网格管填料的比表 面积为150m2/m3。
3.根据权利要求1所述的高效组合型生活污水处理装置，其特征 在于：所述斜槽沉淀池内部呈漏斗型，斜面倾角θ为45°～75°。
4.根据权利要求3所述的高效组合型生活污水处理装置，其特征 在于：所述斜槽沉淀池的斜面倾角θ为60°。
5.根据权利要求1所述的高效组合型生活污水处理装置，其特征 在于：所述反应池和沉淀池的顶部均设置有人孔。
6.根据权利要求1所述的高效组合型生活污水处理装置，其特征 在于：所述调节池包括依次连接的第Ⅰ调节池、第Ⅱ调节池和第Ⅲ调 节池，均采用一次滚塑成型的抗老化高密度聚乙烯池体。
7.根据权利要求1所述的高效组合型生活污水处理装置，其特征 在于：所述调节池为钢筋混凝土调节池，池内至少分隔为两格。
8.根据权利要求7所述的高效组合型生活污水处理装置，其特征 在于：所述调节池内分隔为三格，且根据污水流动方向三格的空间比 为2:1:1。
9.根据权利要求8所述的高效组合型生活污水处理装置，其特征 在于：所述调节池进水前端还设有一个带格栅的格栅井。
10.根据权利要求7所述的高效组合型生活污水处理装置，其特 征在于：所述调节池内第三格的底部并列设置有两套在输出端带止回 阀的提升泵，再经过带调节阀的管道连接至高负荷生物固定床反应 池。
说明书
高效组合型生活污水处理装置
技术领域
本发明涉及一种生活污水处理装置，尤其是一种组合型的生活污 水处理装置。
背景技术
农村生活污水排放量约占我国生活污水总排放量的一半以上，全 国绝大多数农村,都没有完善的污水处理措施，农村生活污水未处理 排放已经成为中国主要流域水污染的重要因素。根据国家“十二五” 全国村镇污水治理规划，从2010年起用大约30年时间，要在中国 90%村镇建立完善的排水和污水处理设施与服务体系。因此，开发一 种污水处理效果好，设备使用寿命长，能耗低，适用于农村道路运输 安装的生活污水处理装置将会有一个广阔的市场前景。
现有小型污水处理装置从池体分主要有混凝土结构，碳钢结构和 玻璃钢结构，存在以下不足：
混凝土结构，施工时间长，结构受水体影响，造价高;
碳钢结构，通常结构内外做防腐措施，如涂环氧沥青。但不耐腐 蚀，尤其埋于地下，在土壤环境下，耐腐蚀性极差。重量大，运输吊 装不便，安全风险较大。
玻璃钢结构，防腐性能好，但制作工艺不环保，且多数为人工手 糊，质量不可靠。原料为玻璃纤维、不饱和树脂及固化剂。固化剂、 不饱和树脂在制作过程挥发大量的苯乙烯气体，不仅污染环境，更会 对人造成极大损害。结构表面光滑，需在设备顶部设置吊环，在吊装 时，存在风险，同时会造成内部隔板损坏，出现漏水现象。在使用过 程中，玻璃纤维会脱落，且不能被周围环境有效降解，会对环境造成 持久性的伤害。
从污水处理工艺上分，现有用于农村污水处理的工艺主要有AO 法、A2O法、生物接触氧化法、湿地等，存在以下不足：
AO法和A2O法为活性污泥法的变种，设备容积大，生物负荷量低， 耐冲击负荷能力差，不适合农村污水水质和水量变化大的特点，此外， 需要污泥回流，能耗高。
生物接触氧化法克服了活性污泥法的一些缺点，耐冲击负荷能力 高，设备占地面积小，但是生物膜脱落困难，填料使用寿命低，制造 周期长，安装运输困难。
湿地处理效果受温度变化影响大，占地面积相比其他安装地的污 水处理工艺大好几倍。
发明内容
本发明所要解决的技术问题是，提供一种高效组合型生活污水处 理装置，是一种适用于农村道路运输以及安装方便，占地面积省，使 用寿命长的污水处理装置。
本发明的技术方案：本发明的一种高效组合型生活污水处理装 置，沿进水至出水方向包括经管道依次连接的调节池、带膜管曝气器 的反应池、以及沉淀池，
所述反应池包括依次连接的高负荷生物固定床反应池和普通负 荷生物固定床反应池，两个反应池均采用一次滚塑成型的抗老化高密 度聚乙烯池体，且在内部装填有由抗老化高密度聚乙烯材料制得的立 体网格管填料;
所述立体网格管填料由若干组立体网格管集成组成，每一组立体 网格管集成由若干根以网格形成的中空圆柱体状的网格管组成;每一 组立体网格管集成内的网格管平行排列，相邻网格管之间通过热熔焊 接固定;相邻立体网格管集成在横向上经不锈钢铁丝扣连接，在纵向 上经热熔焊接堆叠;
所述沉淀池为斜槽沉淀池，底部设有排污泵，并经管道连接至调 节池。
进一步地，所述高负荷生物固定床反应池内立体网格管填料的比 表面积为100m2/m3，所述普通负荷生物固定床反应池内立体网格管 填料的比表面积为150m2/m3。
进一步地，所述斜槽沉淀池内部呈漏斗型，斜面倾角θ为45°～ 75°,优选为60°。
进一步地，所述反应池和沉淀池的顶部均设置有人孔。
其中，所述调节池可采用以下方案：包括依次连接的第Ⅰ调节池、 第Ⅱ调节池和第Ⅲ调节池，均采用一次滚塑成型的抗老化高密度聚乙 烯池体。
所述调节池也可采用以下方案：为一个钢筋混凝土调节池，池内 至少分隔为两格。
进一步地，第二种方案中，所述调节池内分隔为三格，且根据污 水流动方向三格的空间比为2:1:1。
进一步地，第二种方案中，所述调节池进水前端还设有一个带格 栅的格栅井。
进一步地，第二种方案中，所述调节池内第三格的底部并列设置 有两套在输出端带止回阀的提升泵，再经过带调节阀的管道连接至高 负荷生物固定床反应池。
本发明反应池池体采用抗老化高密度聚乙烯材料，可采用滚塑设 备一次成型，不仅施工快、成本低。两个反应池采用比表面积不同的 立体网格管填料作为固定床材料，对污水进行逐级有效地处理，且该 立体网格管填料在安装时不需要固定支架，安装方便，寿命长，能做 到在污水处理设备设计年限内终生不用更换。整套装置可工厂标准化 生产、适用于农村道路运输、安装方便、占地面积省，使用寿命长。 本发明的污水处理装置不受安装地气候的变化影响。
