申请日2015.08.07
公开(公告)日2015.12.09
IPC分类号B01D24/46; B01D24/26
摘要
本实用新型公开了一种污水处理用砂滤池，包括池底部分，所述池底部分包括16个均匀排列分布在砂滤池池底的混凝土底部锥体和若干个锥台;混凝土底部锥体共四排，每排四个;所述锥台位于混凝土底部锥体与混凝土底部锥体之间。锥台底面为菱形，锥台侧面与底面的夹角为50度;锥台为用砖砌成的锥台。砂滤池顶部设有预埋钢板一，并安装有钢梁，钢梁上设有走道板、盖板，盖板为可开启的活动盖板，盖板上设有洗砂器观察孔。采用本实用新型中的污水处理用砂滤池的污水处理砂滤池系统过滤效果好、维修成本低、工作效率高、使用寿命长、安装容易、维修方便、成本低，能持续地较大量处理污水，能更好地实现对污水的净化处理。
权利要求书
1.一种污水处理用砂滤池，包括池底部分，其特征是，所述池底部分包括若干个锥台和若干个均匀排列分布的混凝土底部锥体;所述锥台位于混凝土底部锥体与混凝土底部锥体之间;
所述池底部分包括16个均匀分布的混凝土底部锥体;所述混凝土底部锥体共四排，每排四个;锥台底面为菱形，锥台侧面与底面的夹角为50度;锥台为用砖砌成的锥台。
2.根据权利要求1所述的污水处理用砂滤池，其特征是，所述混凝土底部锥体为采用钢模浇注的混凝土结构，共包括从下向上的四层：底部第一层、底部第二层、底部第三层、底部第四层。
3.根据权利要求1所述的污水处理用砂滤池，其特征是，所述砂滤池顶部设有预埋钢板一，并安装有钢梁。
4.根据权利要求3所述的污水处理用砂滤池，其特征是，所述钢梁上设有走道板，钢梁采用工字钢。
5.根据权利要求3所述的污水处理用砂滤池，其特征是，所述砂滤池顶部安装有盖板，盖板为可开启的活动盖板，盖板上设有洗砂器观察孔。
6.根据权利要求1所述的污水处理用砂滤池，其特征是，所述砂滤池为正方体形。
7.根据权利要求1所述的污水处理用砂滤池，其特征是，所述混凝土底部锥体底端设有预埋钢板二;混凝土底部锥体为倒锥台形，混凝土底部锥体的顶面和底面均为正八边形，混凝土底部锥体的内侧壁包括八个等腰的倒梯形面，倒梯形面的下边与预埋钢板二相接，倒梯形面的上边与邻近锥台的顶面相接。
8.根据权利要求1所述的污水处理用砂滤池，其特征是，所述锥台的顶面和混凝土底部锥体的顶面位于同一水平面。
说明书
一种污水处理用砂滤池
技术领域
本实用新型涉及污水处理技术领域。
背景技术
污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、 医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理按 照其作用可分为物理法、生物法和化学法三种。物理法：主要利用物理作用分 离污水中的非溶解性物质，在处理过程中不改变化学性质。常用的有重力分离、 离心分离、反渗透、气浮等。物理法处理构筑物较简单、经济，用于村镇水体 容量大、自净能力强、污水处理程度要求不高的情况。生物法：利用微生物的 新陈代谢功能，将污水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物 质，使污水得到净化。常用的有活性污泥法和生物膜法。生物法处理程度比物 理法要高。化学法：是利用化学反应作用来处理或回收污水的溶解物质或胶体 物质的方法，多用于工业废水。常用的有混凝法、中和法、氧化还原法、离子 交换法等。化学处理法处理效果好、费用高，多用作生化处理后的出水，作进 一步的处理，提高出水水质。
氮、磷污染对自然水体的危害很大，现有市政污水处理厂出水“提标改造” 已经成为越来越迫切的任务。由于部分污水处理设施在硝化反硝化工艺上的缺 失或者运行不稳定可靠，最终生化出水的氨氮或总氮依旧维持在高位水平。
带有硝化和反硝化功能的连续流砂过滤装置是“提标改造”，进一步去除氨 氮或总氮的最佳解决方案;而依靠絮凝反应和本身的物化分离功能，连续流砂 过滤装置也可以将废水中的磷去除到很低的水平。这些脱氮除磷的功效使得连 续流砂过滤装置在市政废水“提标改造”中被广泛使用。同时，在整个脱氮除 磷过程中，连续流砂过滤装置本身强大的自清洗过滤作用可以使得出水悬浮物 和浊度获得一个很低的水平。
现有流砂过滤装置存在的一个主要缺陷是成本高，其主要原因是大部分构 件都是一体式结构，损坏之后需要整体更换，导致维修成本高。比如说：洗砂 器的主要由内螺旋管和外螺旋管组成，在长期使用中，内螺旋管和外螺旋管易 磨损，导致处理效果不好，而维修时需要整个更换内螺旋管和外螺旋管，导致 维修费用大。另外，现有洗沙器的螺旋通道洗砂效果差，导致需要去除的悬浮 物随流动的砂重复回到系统之内，影响出水效果。
实用新型内容
本实用新型所要解决的技术问题是，提供一种污水处理用砂滤池，其能通 过安装连续流砂过滤装置，更好地实现对污水的净化处理。
本实用新型的技术方案是：一种污水处理用砂滤池，包括池底部分，所述 池底部分包括若干个锥台和若干个均匀排列分布的混凝土底部锥体;所述锥台 位于混凝土底部锥体与混凝土底部锥体之间。
所述池底部分包括16个均匀分布的混凝土底部锥体;所述混凝土底部锥体共 四排，每排四个;锥台底面为菱形，锥台侧面与底面的夹角为50度;锥台为用 砖砌成的锥台。
所述混凝土底部锥体为采用钢模浇注的混凝土结构，共包括从下向上的四 层：底部第一层、底部第二层、底部第三层、底部第四层。
所述砂滤池顶部设有预埋钢板一，并安装有钢梁。
所述钢梁上设有走道板，钢梁采用工字钢。
所述砂滤池顶部安装有盖板，盖板为可开启的活动盖板，盖板上设有洗砂 器观察孔。
所述砂滤池为正方体形。
所述混凝土底部锥体底端设有预埋钢板二;混凝土底部锥体为倒锥台形，混凝 土底部锥体的顶面和底面均为正八边形，混凝土底部锥体的内侧壁包括八个等腰的倒梯 形面，倒梯形面的下边与预埋钢板二相接，倒梯形面的上边与邻近锥台的顶面 相接。
所述锥台的顶面和混凝土底部锥体的顶面位于同一水平面。

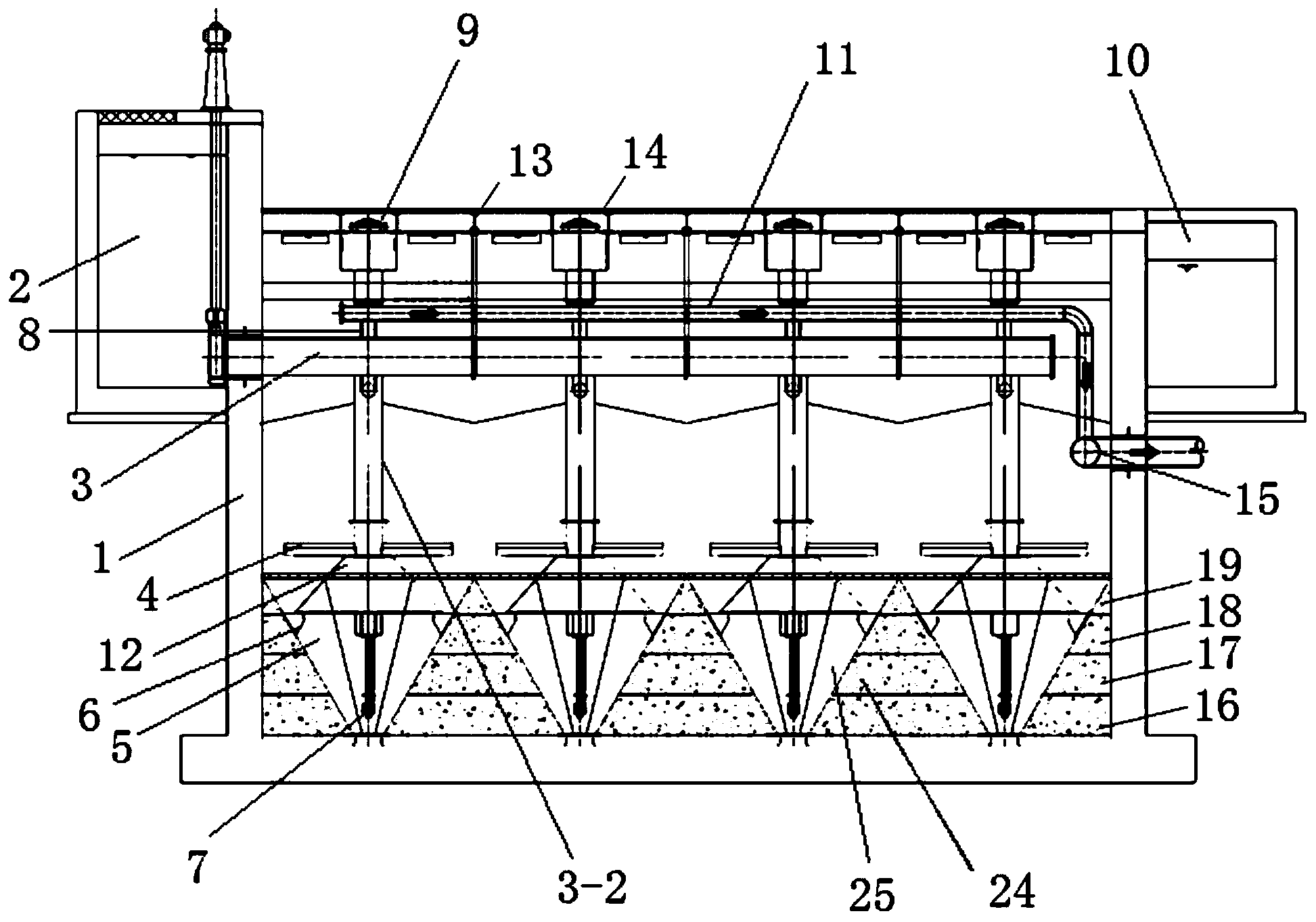

本实用新型还提供一种污水处理砂滤池系统，包括进水渠、出水渠、砂滤 池、连接进水渠的进水总管、反洗排水管和若干个安装在砂滤池中的连续流砂 过滤装置;每个连续流砂过滤装置均包括进水管、污水管，所有连续流砂过滤 装置的进水管均连接进水总管，所有连续流砂过滤装置的污水管均连接反洗排 水管;出水渠与砂滤池上部相连通。
所述连续流砂过滤装置包括进水管、连接进水管的进水主管、布水器、中 心管、空气提升泵、洗砂器、净水出水管、污水管、底部锥斗、导砂斗;进水 主管的下端与布水器相连，布水器的出水口向上，进水主管内设有中心管，中 心管下端连有空气提升泵、上端连有洗砂器，洗砂器包括集水外壳、集水容器、 中心板，集水外壳内设有内套管和外套管，内套管的外壁和外套管的内壁上均 设有螺旋分布的凸起，内套管的外壁和外套管之间由中心板相连，中心板上开 设有出水缝，进水主管端部的开口设置在洗砂器顶部的集水容器内，集水容器 上端与净水出水管相连、下端与污水管相连，净水出水管的出水口连通到砂滤 池的上部;空气提升泵设置在底部锥斗内，底部锥斗设置在砂滤池底部内，底 部锥斗和布水器之间设有导砂斗;导砂斗下端和底部锥斗内壁之间设有四个支 撑装置。
所述砂滤池中安装有16个均匀分布的连续流砂过滤装置，共四排，每排四 个。
所述污水处理砂滤池系统还包括连接反洗排水管的反洗废水排放总管。
所述污水处理砂滤池系统还包括位于砂滤池中的滤料。
采用本污水处理用砂滤池的污水处理砂滤池系统过滤效果好、维修成本低、 工作效率高、使用寿命长、安装容易、维修方便、成本低，能持续地较大量处 理污水，能更好地实现对污水的净化处理。洗砂器通过设置凸起使得内套管和 外套管之间呈现螺旋通道，在不影响洗砂器工作的情况下，便于检修洗砂器， 当凸起磨损之后，只需要更换凸起即可，不需要更换整个洗砂器，也不需要频 繁的更换内套管和外套管。有利于节省维修费用，提高装置使用率。过滤介质 通过此螺旋通道时，加剧介质的紊流状态，使得活性砂和拦截的悬浮物分离， 达到去除悬浮物的效果。另外，内套管和连接的空气提升泵系统可以单独提起 检修，便于检修洗砂器、中心管和提砂装置。
