申请日2015.05.07
公开(公告)日2015.10.07
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型公开了一种污泥处理设施，包括沉淀池和污泥池，所述沉淀池通过相邻池壁上的溢流口连通氧化池，沉淀池通过净化水泵管连通消毒池，所述污泥池与沉淀池之间通过排泥泵管连通，设置污泥回流泵管连通沉淀池与厌氧池，设置上清液回流泵管连通污泥池与调节池。本实用新型通过采取将部分污泥回流厌氧池，将污泥的层积水回流调节池的措施，进一步提高了污水处理后的水质。
权利要求书

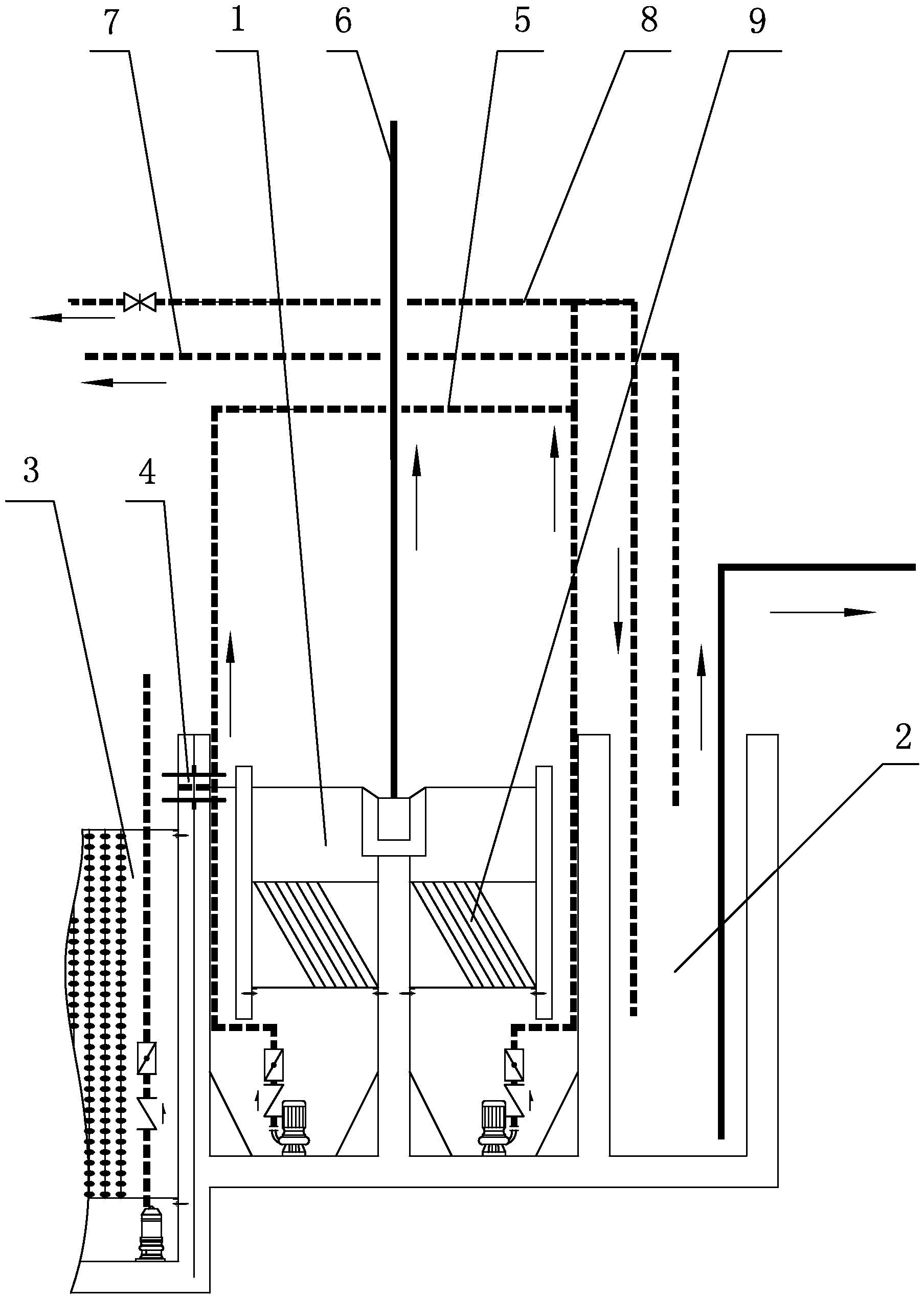

1.污泥处理设施，其特征在于：包括沉淀池(1)和污泥池(2)，所 述沉淀池(1)通过相邻池壁上的溢流口(4)连通氧化池(3)，沉淀池(1) 通过净化水泵管(6)连通消毒池，所述污泥池(2)与沉淀池(1)之间 通过排泥泵管(5)连通，设置污泥回流泵管(8)连通沉淀池(8)与厌 氧池，设置上清液回流泵管(7)连通污泥池(2)与调节池。
说明书
污泥处理设施
技术领域
本实用新型涉及环境保护设施，具体为一种对污水进行净化处理的污泥 处理设施。
背景技术
农村乡镇采用的污水处理传统工艺主要由四大设施进行实施，一是污水 物理性预处理设施，二是污水生化性处理设施，三是污泥处理设施，四是污 水消毒处理设施。其中的污泥处理设施主要负责对经生化处理后污水的沉淀， 并将沉淀的污泥进行排出。
研究发现，污泥处理设施对污泥的合理处置，与最终的处理水质有密切 的关系。
实用新型内容
为进一步提高污水处理的品质，本实用新型提出了一种污泥处理设施。
本实用新型污泥处理设施，其技术方案包括沉淀池和污泥池，所述沉淀 池通过相邻池壁上的溢流口连通氧化池，沉淀池通过净化水泵管连通消毒池， 所述污泥池与沉淀池之间通过排泥泵管连通，设置污泥回流泵管连通沉淀池 与厌氧池，设置上清液回流泵管连通污泥池与调节池。
本实用新型的有益效果：
本实用新型污泥处理设施通过采取将部分污泥回流厌氧池，将污泥的层 积水回流调节池的措施，进一步提高了污水处理后的水质。
