申请日2015.05.07
公开(公告)日2015.10.07
IPC分类号E03F5/10; E03F5/14
摘要
本实用新型公开了一种污水处理闸门井，包括井体，所述井体与格栅井之间开设连通口，所述连通口处安装闸阀，所述井体内设有通出井外的平排泄流管，所述平排泄流管高于闸阀且平齐于污水管与井体的连通口。本实用新型污为污水预处理流程的第一步处理设施，通过设置闸门井，一方面可根据格栅井的水位来调节控制进水量，保证格栅井稳定在正常水位下工作;另一方面当遇雨季进水量超量或污水处理站因故检修时，可通过平排泄流管排出多余的污水。
权利要求书

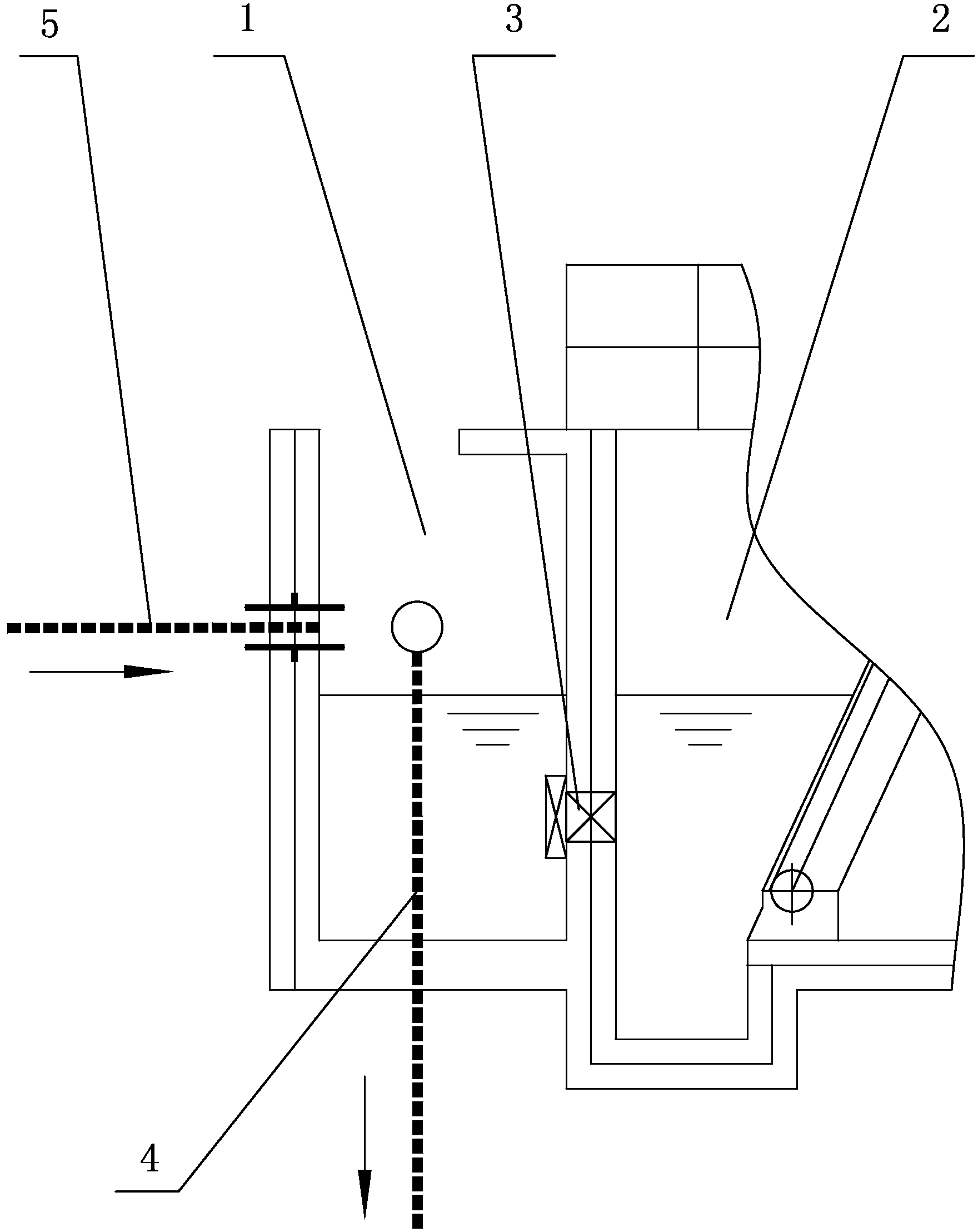

1.污水处理闸门井，其特征在于：包括井体(1)，所述井体(1)与 格栅井(2)之间开设连通口，所述连通口处安装闸阀(3)，所述井体内 设有通出井外的平排泄流管(4)，所述平排泄流管(4)高于闸阀(3)且 平齐于污水管(5)与井体(1)的连通口。
说明书
污水处理闸门井
技术领域
本实用新型涉及环境保护设施，具体为污水预处理设施中的一种污水处 理闸门井。
背景技术
污水预处理是污水进入生化处理之前根据后续处理流程对水质的要求而 进行的处理，预处理主要包括格栅、筛网、沉砂池、砂水分离器等处理设施， 而对于乡镇污水集中处理站，不仅需要常规的预处理设施外，还需进行水质 水量的调节处理和其他一些特殊的预处理，若预处理工艺不达标，对后续的 处理设备损耗较大。
实用新型内容
针对现有技术的不足，本实用新型所要解决的技术问题是提出了一种对 污水水量进行调节的污水处理闸门井。
能够解决上述技术问题的污水预处理设施，其技术方案包括井体，所述 井体与格栅井之间开设连通口，所述连通口处安装闸阀，所述井体内设有通 出井外的平排泄流管，所述平排泄流管高于闸阀且平齐于污水管与井体的连 通口。
本实用新型的有益效果：
本实用新型污水处理闸门井为污水预处理流程的第一步处理设施，通过 设置闸门井，一方面可根据格栅井的水位来调节控制进水量，保证格栅井稳 定在正常水位下工作;另一方面当遇雨季进水量超量或污水处理站因故检修 时，可通过平排泄流管排出多余的污水。
