申请日2015.04.01
公开(公告)日2015.07.22
IPC分类号G21F9/12; G21F9/06
摘要
本实用新型公开了一种基于反渗透膜的低放废水处理实验系统，包括配水箱、反渗透处理装置和用于提供渗透压的高压泵，还包括用于对废水预先处理的预过滤器，高压泵进水端与配水箱启闭式连通，预过滤器的进水端与高压泵出水端启闭式连通，预过滤器的出水端与反渗透处理装置的进水端启闭式连通;通过设置预过滤器用于除掉配水中的大颗粒杂质，保护反渗透处理装置，通过反渗透处理装置的两级反渗透膜组件对废水内杂质的渗透过滤，其中两级反渗透膜组件可以单独运行，也可以串联运行，对比单级和两级反渗透膜的处理效果，从而得出低放废水处理所需分析数据;本实用新型结构简单，使用方便，不仅可用于对低放废水处理进行研究，也可直接用于进行低放废水的处理。

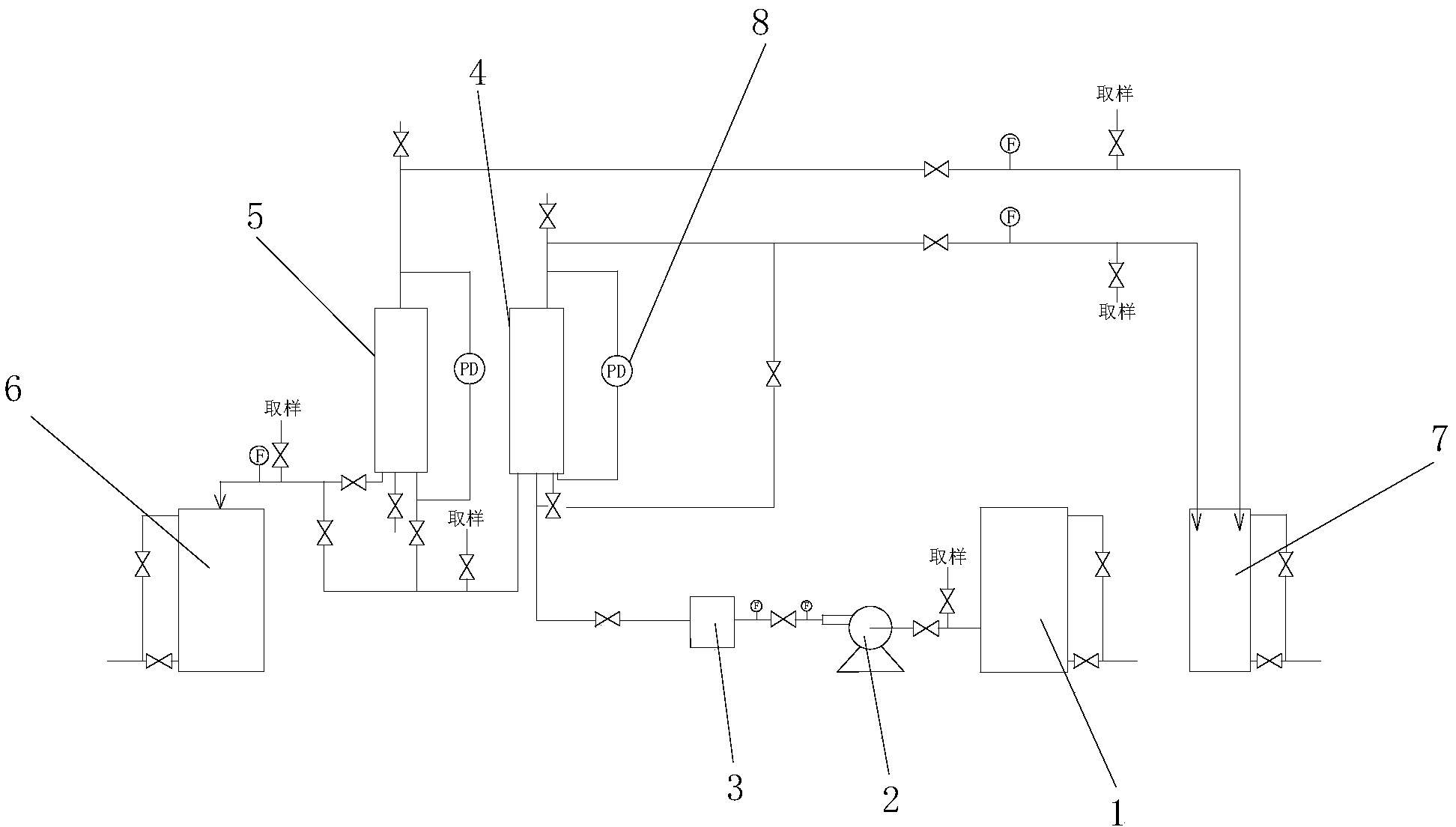

摘要附图
权利要求书
1.一种基于反渗透膜的低放废水处理实验系统，其特征在于：包括配水箱、 反渗透处理装置和用于提供渗透压的高压泵，还包括用于对废水预先处理的预过 滤器，所述高压泵进水端与配水箱启闭式连通，所述预过滤器的进水端与高压泵 出水端启闭式连通，所述预过滤器的出水端与所述反渗透处理装置的进水端启闭 式连通。
2.根据权利要求1所述的基于反渗透膜的低放废水处理系统，其特征在于： 所述反渗透处理装置至少包括一级反渗透膜组件和二级反渗透膜组件，所述低放 废水处理系统还包括净水箱和浓水箱，两级反渗透膜组件的净水出口分别与净水 箱启闭式连通，两级反渗透膜组件的浓水出口分别与浓水箱启闭式连通，一级反 渗透膜组件的净水出口还与所述二级反渗透膜组件的进水端启闭式连通。
3.根据权利要求2所述的基于反渗透膜的低放废水处理系统，其特征在于： 在两级反渗透膜组件的进出口端分别设置有一个压差测量装置。
4.根据权利要求3所述的基于反渗透膜的低放废水处理系统，其特征在于： 所述配水箱的出口与两级反渗透膜组件的浓水出口和净水出口处均设置有用于 实验样本采集的取样口。
说明书
基于反渗透膜的低放废水处理实验系统
技术领域
本实用新型涉及核工业低水平放射性废水处理领域，特别涉及一种基于反 渗透膜的低放废水处理实验系统。
背景技术
低水平反射性废水简称低放废水，是指放射性核素的含量或浓度较低的核工 业废水。核废物的环境安全是事关核能可持续发展的重大课题，当前，中国正在 实施″积极发展核电″计划，核能行业产生的放射性废物必须进行妥善的处理与 处置。
现有技术中，对于核工业领域产生的放射性废水常用的处理方法有絮凝沉淀、 砂滤、硅藻土过滤、超滤、选择性离子交换、反渗透膜处理、蒸发、电渗析等， 每种处理方法均有其各自的适用范围和技术特点，其中，在反渗透膜处理方法中， 由于常规的反渗透膜处理方式对进水和渗透压有严格的技术要求，从而限制了其 在核工业低放废水处理中的应用。
因此，需要设计一种基于反渗透膜的低放废水处理实验系统，使其可用于反 渗透膜技术处理低水平放射性废水的研究工作。
实用新型内容
有鉴于此，本实用新型提供一种基于反渗透膜的低放废水处理实验系统，使 其可对采用反渗透膜技术进行低放废水处理时，便于废水处理前后的采样分析。
本实用新型的基于反渗透膜的低放废水处理实验系统，包括配水箱、反渗透 处理装置和用于提供渗透压的高压泵，还包括用于对废水预先处理的预过滤器， 高压泵进水端与配水箱启闭式连通，预过滤器的进水端与高压泵出水端启闭式连 通，预过滤器的出水端与反渗透处理装置的进水端启闭式连通。
进一步，反渗透处理装置至少包括一级反渗透膜组件和二级反渗透膜组件， 低放废水处理系统还包括净水箱和浓水箱，两级反渗透膜组件的净水出口分别与 净水箱启闭式连通，两级反渗透膜组件的浓水出口分别与浓水箱启闭式连通，一 级反渗透膜组件的净水出口还与二级反渗透膜组件的进水端启闭式连通。
进一步，在两级反渗透膜组件的进出口端分别设置有一个压差测量装置。
进一步，配水箱的出口与两级反渗透膜组件的浓水出口和净水出口处均设置 有用于实验样本采集的取样口。
本实用新型的有益效果：本实用新型的基于反渗透膜的低放废水处理实验系 统，通过设置预过滤器用于除掉配水中的大颗粒杂质，保护反渗透处理装置，通 过反渗透处理装置的两级反渗透膜组件对废水内杂质的渗透过滤，其中两级反渗 透膜组件可以单独运行，也可以串联运行，对比单级和两级反渗透膜的处理效果， 从而得出低放废水处理所需分析数据;本实用新型结构简单，使用方便，不仅可 用于对低放废水处理进行研究，也可直接用于进行低放废水的处理。
