申请日2015.08.07
公开(公告)日2015.12.02
IPC分类号C02F3/00; C02F3/32
摘要
本发明公开了一种景观式村落污水收集与处理系统;包括环村景观河道和生物滴滤池处理单元;村落生活污水与畜禽养殖废水进入景观河道污水渠后，汇至生物滴滤池处理单元进行生化反应，反应后出水排入景观河道主渠;景观河道主渠的断面采取多级阶梯状，各阶梯上分别种植具有污染物净化作用的沉水植物、挺水植物。本发明将区域性农村综合污染产生、排放、收集、处理各环节纳入到污染控制体系中，通过污水强化处理设施处理了高浓度的农户生活污水和畜禽养殖废水，通过环村落景观河道处理了携带村落面源污染的雨水径流低污染水，再通过两者的结合有效地优化了污水处理设施的运转效能，同时改善了环村落景观河道的流动性，达到了较好的环境效益和生态效益。
权利要求书
1.一种景观式村落污水收集与处理系统，其特征在于，所述系统包括环村景观 河道和生物滴滤池处理单元，所述环村景观河道包含景观河道污水渠和景观河道主渠; 村落生活污水与畜禽养殖废水经污水排放管进入景观河道污水渠后，汇至生物滴滤池处 理单元进行生化反应，生物滴滤池处理单元出水排入景观河道主渠;所述景观河道主渠 的断面采取多级阶梯状，其中污染水面以下的阶梯上分别种植具有污染物净化作用的沉 水植物、挺水植物。
2.根据权利要求1所述的景观式村落污水收集与处理系统，其特征在于，所述 景观河道主渠的断面采取三级阶梯状，最底层阶梯上种植沉水植物，中间层阶梯上种植 挺水植物，最高层阶梯上种植乔木、灌木或花卉。
3.根据权利要求2所述的景观式村落污水收集与处理系统，其特征在于，所述 沉水植物包括金鱼藻或菹草;所述挺水植物包括芦苇或茭草。
4.根据权利要求1所述的景观式村落污水收集与处理系统，其特征在于，所述 景观河道主渠的三级阶梯内侧用土工布固定土层，每级宽度为0.3～0.5m，采用木桩或 仿木桩护岸，载桩间距0.5～1m。
5.根据权利要求1所述的景观式村落污水收集与处理系统，其特征在于，所述 景观河道主渠中的低污染水可引入至生物滴滤池处理单元，以稀释汇入生物滴滤池处理 单元的高浓度村落生活污水与畜禽养殖废水。
6.根据权利要求1或5所述的景观式村落污水收集与处理系统，其特征在于， 所述生物滴滤池处理单元处理原水的CODCr浓度为300～600mg/L。
7.根据权利要求1所述的景观式村落污水收集与处理系统，其特征在于，携带 村落面源污染的雨水径流低污染水汇入所述景观河道主渠。

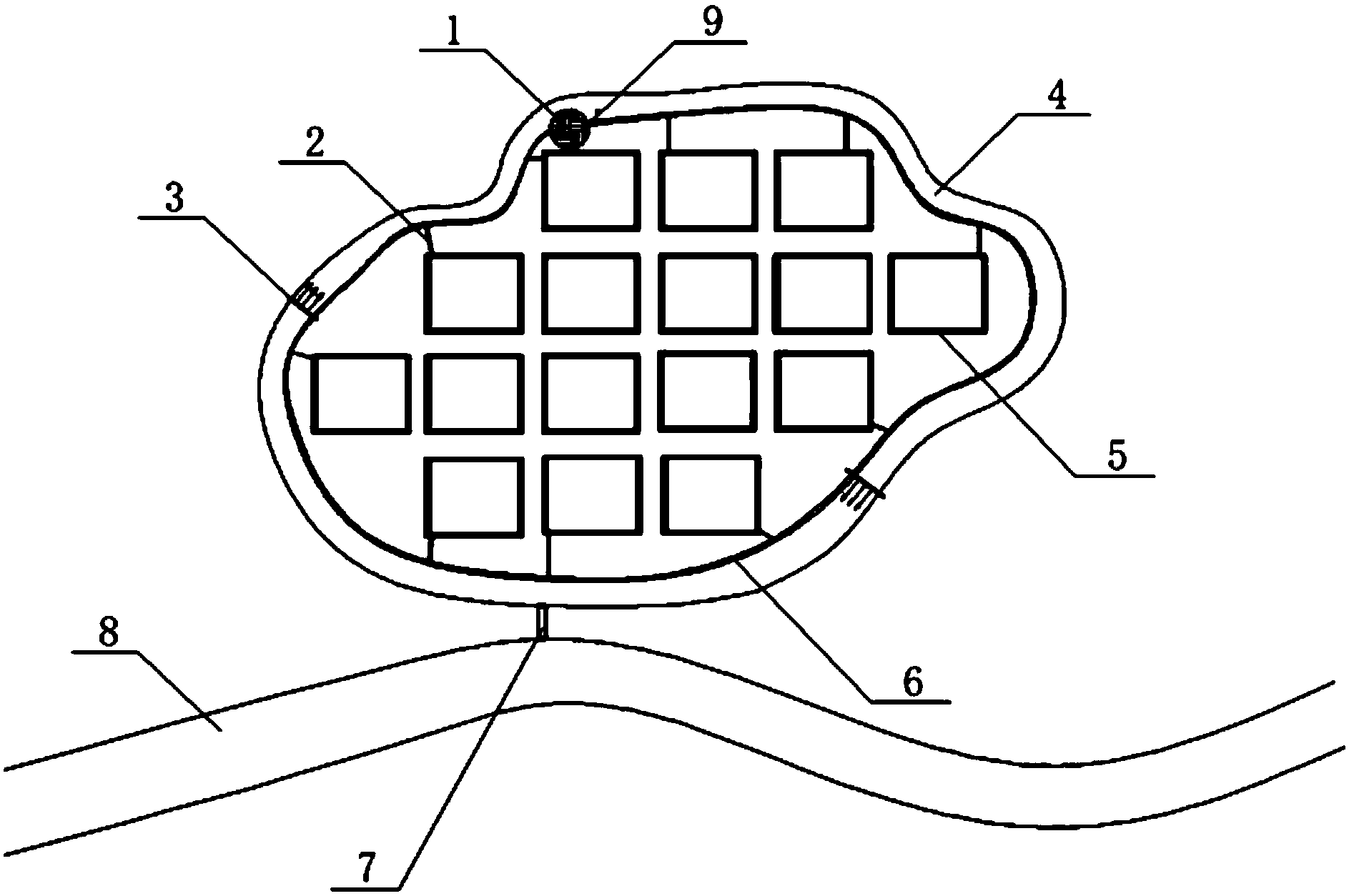

8.根据权利要求1所述的景观式村落污水收集与处理系统，其特征在于，所述 景观河道污水渠和景观河道主渠并列设置在环村景观河道中，且污水渠设置在景观河道 主渠的内侧。
9.根据权利要求1所述的景观式村落污水收集与处理系统，其特征在于，所述 景观河道主渠中设有水力推流装置，控制低污染水在渠道内以0.1～0.2m/s的速度流动。
10.根据权利要求1所述的景观式村落污水收集与处理系统，其特征在于，所述 系统还包括连接渠、设置在景观河道主渠上的调节连接渠的闸门;低污染水经景观河 道主渠中的沉水、挺水植物进一步净化后，经所述闸门、连接渠排入原有自然河流。
说明书
一种景观式村落污水收集与处理系统
技术领域
本发明涉及水处理技术领域，具体涉及一种景观式村落污水收集与处理系统。
背景技术
我国是农业大国，农村面积约占国土总面积的60%。目前城镇产生的污染已基本得 到控制，城镇区域雨污分流，城镇污水进入污水管网，通过城镇集中式污水处理厂进行 处理，雨水则进入雨水管网进行回用。而农村村落产生的污染如今也逐渐得到重视，普 遍的村落污水的处理方式是利用分散式污水处理设施进行处理，如土壤净化槽、曝气生 物滤池、接触氧化池、氧化塘等。
但农村污染控制中仍存在诸多问题，主要包括以下几点：
(1)农村实际生活污水排放量不稳定。一方面农村外出务工人员较多，人员流动 性较强，呈现出排放量不规律、不稳定的现象;另一方面农村普遍经济条件较差，尤其 是较偏远的村落，旱厕的使用导致冲厕废水较少，农户的节水意识较高，洗浴废水与厨 房废水也相当较少;而相对富裕的农户则生活污水排放量较大。排放量不稳定易导致分 散式污水处理设施实际处理量远远小于或超过设计负荷，都会引起处理效率下降，出水 水质恶化。
(2)分散式污水处理设施设计时均针对污水处理本身，单纯考虑污水特征(如进 水水质、污水水量等)来选择和优化处理工艺，以达到较好的污水处理效果。而在实际 情况中，部分牲畜养殖粪便与农村生活污水往往同时进入了污水收集渠道，污水的水量 与水质发生了变化，这些都会影响污水处理效率下降。
(3)许多农户有饲养牲畜、家禽的习惯，畜禽粪便和尿液往往随生活污水一起排 放，也经常散落在村落内及周边区域，畜禽粪尿中的污染物含量甚至超过农户生活污染 物，此类小规模散养畜禽养殖污染一直受到忽视。
(4)农村经济条件相对较差，污水收集管道建设造价较高，偏远落后的农村财政 较难承受。
(5)对于地质条件较差，如地基沉降区、山地区域的农村，难以敷设污水收集管 道，制约了其村落的污染控制。
发明内容
本发明的目的在于克服上述现有技术存在的缺陷，提供一种景观式村落污水收集 与处理系统。本发明从思路上进行创新，将区域性农村综合污染产生、排放、收集、处 理各环节纳入到污染控制体系中，通过污水强化处理设施处理了高浓度的农户生活污水 和畜禽养殖废水，通过环村落景观河道处理了携带村落面源污染的雨水径流低污染水， 再通过两者的结合有效地优化了污水处理设施的运转效能，同时改善了环村落景观河道 的流动性，达到了较好的环境效益和生态效益。
本发明的目的是通过以下技术方案来实现：
本发明涉及一种景观式村落污水收集与处理系统，所述系统包括环村景观河道和 生物滴滤池处理单元，所述环村景观河道包含景观河道污水渠和景观河道主渠(低污染 水处理主渠);村落生活污水与畜禽养殖废水经污水排放管进入景观河道污水渠后，汇 至生物滴滤池处理单元进行生化反应，生物滴滤池处理单元出水排入景观河道主渠;所 述景观河道主渠的断面采取多级阶梯状，其中污染水面以下的阶梯上分别种植具有污染 物净化作用的沉水植物、挺水植物。
优选的，所述景观河道主渠的断面采取三级阶梯状，最底层阶梯上种植沉水植物， 中间层阶梯上种植挺水植物，最高层阶梯上种植乔木、灌木或花卉。
优选的，所述沉水植物包括金鱼藻或菹草;所述挺水植物包括芦苇或茭草。
优选的，所述景观河道主渠的三级阶梯内侧用土工布固定土层，每级宽度为0.3～ 0.5m，采用木桩或仿木桩护岸，载桩间距0.5～1m。
优选的，所述景观河道主渠中的低污染水可引入至生物滴滤池处理单元，以稀释汇 入生物滴滤池处理单元的高浓度村落生活污水与畜禽养殖废水。
优选的，所述生物滴滤池处理单元处理原水的CODCr浓度为300～600mg/L。当经景 观河道污水渠汇入生物滴滤池处理单元的村落生活污水与畜禽养殖废水CODCr浓度过高 时，生物滴滤池处理单元将引入景观河道主渠中的低污染水进行稀释。
优选的，携带村落面源污染的雨水径流低污染水汇入所述景观河道主渠。
优选的，所述景观河道污水渠和景观河道主渠并列设置在环村景观河道中，且污 水渠设置在景观河道主渠的内侧。
优选的，所述景观河道主渠中设有水力推流装置，控制低污染水在渠道内以0.1～ 0.2m/s的速度流动。
优选的，所述系统还包括连接渠、设置在景观河道主渠上的调节连接渠的闸门; 低污染水经景观河道主渠中的沉水、挺水植物进一步净化后，经所述闸门、连接渠排入 原有自然河流。
与现有技术相比，本发明具有如下有益效果：
1)本发明的村落污水收集与处理系统从区域性污染控制着眼，将村落内污染源完 全隔离和控制，避免了村落产生的污染物影响周边水环境，解决了区域性的环境问题。
2)本系统的污染物处理效率高，生物滴滤池可将污水处理后达到一级B (GB18918-2002)水平，继而通过景观河道三级生态护岸的净化作用，低污染水得到进 一步净化，可使最终出水达到地表水III～IV类(GB3838-2002)水平。
3)本系统采用了低能耗处理设施--生物滴滤池，生物滴滤池运转维护仅需一次水 力提升，吨水能耗仅0.1kWh。
4)本系统景观河道断面形式采用了多级具有污染物削减净化作用的水生沉水、挺 水植物搭配，增加了水体自净能力，而且可供鱼类及其他动物捕食，提高了生物多样性， 丰富了河道生态系统。
5)本系统建造成本较低。环村景观河道可在原有村落农田排灌渠基础上改造而成， 滴滤池处理站建造成本低廉，村落内无需敷设污水收集管网，大大降低了污水收集系统 建设成本，适宜于较偏远贫穷的乡村地区，也适宜于地质条件不宜敷设管网的地区。
6)本系统的生物滴滤池和渠道水力推流装置可实现自动运行，无需专人管理，只 需定期检查，易于在农村地区等技术人员较缺乏的地区推广普及。
7)本发明的污水收集与处理系统采取的景观式护岸的形式中，乔木、灌木、花卉、 挺水、沉水植物交错，将污水的处理、排水设施的完善与环境生态景观的提升有机结合， 符合国家社会主义新农村建设的思想内涵，解决了农村区域脏、乱、差的同时，完善了 排水设施，改变了村容村貌，通过营造小桥、流水、人家的生态景观，有力提升了农村 地区的人文情怀。
